Номер госреестра:
58151-14
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ELK-CN3
Производитель:
Фирма "ABB s.r.o.", Чехия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.07.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56424
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

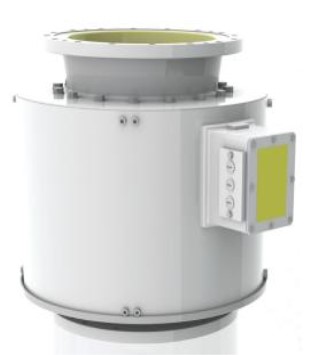

Трансформаторы тока ELK-CN3
Назначение средства измерений
Трансформаторы тока ELK-CN3 предназначены для передачи сигналов измерительной
информации измерительным приборам и/или устройствам защиты и управления в электросетях
переменного тока промышленной частоты. Применяются в качестве комплектующего изделия
для КРУЭ в электросетях 330 кВ.
Описание средства измерений
Трансформаторы тока ELK-CN3 сконструированы специально для установки в КРУЭ и не
являются обособленным конструктивным узлом. Токопроводы КРУЭ выполняют роль
первичных обмоток. Вторичные обмотки расположены на
ферромагнитных кольцевидных сердечниках, смонтированных
на цилиндрических основаниях. Трансформатор тока может
иметь от одной до восьми обмоток – измерительных и/или
защитных. Их количество, размеры и расположение могут
варьироваться в зависимости от конкретных требований.
Выводы вторичных обмоток присоединены к контактам,
смонтированным в клеммной колодке, которая помещена в
металлический заземленный корпус. Крышка контактной
коробкипломбируетсядляпредотвращения
несанкционированного доступа к клеммам. Высоковольтная
изоляция внутри трансформатора тока обеспечивается за счет
заполнения элегазом.Рабочее давление контролируется
датчиком плотности элегаза. Для обеспечения
взрывобезопасности при повышении давлениясвыше
допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.
Изготавливаются модификации трансформаторов ELK-CN3-720 и ELK-CN3-1080, которые
различаются габаритами и весовыми характеристиками (см. таблицу ниже).
Метрологические и технические характеристики
Характеристики
ELK-CN3-720ELK-CN3-1080
Наибольшее рабочее напряжение, кВ
Номинальные первичные токи, А
Номинальные вторичные токи, А
420
100 - 4000
1 или 5
0,1; 0,2s; 0,5s;0,2; 0,5;1,0;3,0 /(5-15)
1-200
Для измерительных обмоток:
- класс точности/ коэффициент безопасности
- номинальные нагрузки, В∙А
Для защитных обмоток:
- класс точности/предельная кратность
- номинальные нагрузки, В∙А
5P; 10P/ (5-40)
1-200
Номинальная частота, Гц
Масса не более, кг
Габаритные размеры (
Ø х высота х ширина)
, мм
50
800
Ø 710 х 692 х 859
50
1000
Ø 710 х 1052 х 859
Климатическое исполнение – У3 по ГОСТ 15150-69 в диапазоне -30 до +40 °С.
Знак утверждения типа
Знак утверждения типа наносится на на паспорт типографским способом.
Лист № 2
Всего листов 2
Комплектность средства измерений
Трансформатор тока – 1 шт.
Руководство по эксплуатации – 1 экз (на партию).
Паспорт – 1 экз.
Протокол приемо-сдаточных испытаний – 1 экз.
Поверка
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика
поверки". Основные средства поверки:
- Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 5
до 5000 А, относительная погрешность ± 0,05 %),
-Прибор сравнения КНТ-03, токовая погрешность ± (0,001+0,03хА) %, угловая
погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока
ELK-CN3» фирмы “ABB s.r.o.”, Чешская Республика.
Нормативные документы, устанавливающие требования к трансформаторам тока
ELK-CN3:
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма “ABB s.r.o.”, Чешская Республика
Адрес: Vídeňská 117, 619 00 Brno, Czech Republic
Tel.:+420 5 4715 2633, +420 5 4715 2614 Fax: +420 5 4715 2626
Заявитель
ООО “Центр стандартизации и сертификации высоковольтного электрооборудования и
полупроводниковых приборов (ООО «Ц СВЭП»)”
Адрес: 111250, Москва, Красноказарменная ул., 12
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«
»
2014 г.
