Номер госреестра:
58147-14
Наименование СИ:
Трансформаторы тока
Обозначение типа:
BCT
Производитель:
Фирма "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.08.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56419
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

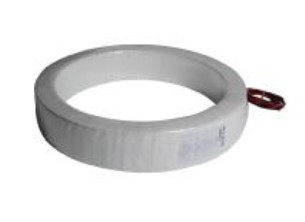

Трансформаторы тока BCT
Назначение средства измерений
Трансформаторы тока BCT предназначены для передачи сигнала измерительной
информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета
электроэнергии, устройствам защиты и управления в электрических цепях переменного тока
частотой 50 или 60 Гц. Трансформаторы тока BCT используются в качестве комплектующего
изделия для генераторных и вспомогательных токопроводовэлектростанций, а также на
высоковольтных вводах силовых трансформаторов и выключателей.
Описание средства измерений
Трансформаторы тока BCT являются масштабными преобразователями. Принцип
действия основан на явлении взаимной индукции, выходной ток вторичных обмоток
практически пропорционален первичному току и
относительно сдвинут по фазе на угол, близкий к нулю.
Первичной обмоткой трансформатора является токоведущая
шина или высоковольтный ввод. Высоковольтная изоляция
обеспечивается за счет собственной изоляции ввода или шины,
используемых в качестве первичной обмотки. Вторичные
обмоткиразмещаютсянатороидальныхсердечниках,
выполненных из ленты текстурированной кремнистой стали
илипермалоя,характеристикикаждого сердечника
проверяются.Все трансформаторывыполняютсясо
вторичными обмотками, равномерно распределенными по сердечникам для обеспечения
высокой точности. Выводы вторичных обмоток подключаются к клеммным колодкам в
коробке вторичных выводов, которая закреплена в шкафу управления и закрыта
пломбируемой крышкой для предотвращения несанкционированного доступа к выводам.
Метрологические и технические характеристики
- первичные токи, Аот 50 до 30000
- вторичные токи, А1; 5
- наибольшее рабочее напряжение, кВ0,72
Параметры измерительных обмоток
- классы точности /коэффициент безопасности0,2S;0,2;0,5S;0,5;1,0; 3,0 /(2,5-50)
- номинальные мощности, В∙Аот 1,0 до 150
Параметры обмоток для защиты
- классы точности/коэффициент предельной кратности5Р;10P/(5-50)
- номинальные мощности, В∙А от 1,0 до 150
- номинальная частота, Гц 50 или 60
- масса, кгот 1 до 750
- габаритные размеры (внеш Ø х внут Ø х высота), ммот Ø40хØ20х20
до Ø1200хØ1100х750
Климатическое исполнение У2, У3, Т3 по ГОСТ 15150-69.
Лист № 2
Всего листов 2
наносится на табличку трансформатора и на паспорт
Знак утверждения типа
Знак утверждения типа
типографским способом.
Комплектность средства измерений
Трансформатор тока- 1 шт.
Руководство по эксплуатации – 1экз.
Паспорт – 1 экз.
Поверка
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика
поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5
(номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), - Прибор
сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность
±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока BСT»
фирмы «ALCE ELEKTRIK SANAYI VE TICARET AS» Турция.
Нормативные документы, устанавливающие требования к трансформаторам
тока BCT
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма «ALCE ELEKTRIK SANAYI VE TICARET AS», Турция
Адрес :ALCE ELEKTRIK SANAYI VE TICARET AS» Istanbul Turkey
Тел. +90 216 585 42 00, факс +90 216 378 23 27
Заявитель
ООО «Высоковольтное оборудование и инжиниринг», г. Москва
Юридический адрес: 129128 г. Москва, ул. Бажова д. 8
тел. +7 495 661 7234, факс +7 495 661 7293
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
М.п.«___» ________ 2014 г.
