Номер госреестра:
58134-14
Наименование СИ:
Установки магнитоизмерительные
Обозначение типа:
МК-4Э
Производитель:
АО "НПО "ИНТРОТЕСТ", г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.07.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56406/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1691 от 16.07.2019 г.)
Установки магнитоизмерительные МК-4Э
Назначение средства измерений
Установки магнитоизмерительные МК-4Э (далее – установки) предназначены для авто-
матического измерения магнитных характеристик листовых образцов электротехнических ста-
лей в аппарате листов, полосовых образцов электротехнических сталей в аппарате Эпштейна,
кольцевых магнитопроводов и образцов магнитомягких материалов при частотах 50, 60, 400 и
1000 Гц.
Описание средства измерений
Принцип работы установки заключается в перемагничивании листового образца, поме-
щенного в листовой аппарат, полосового образца, помещенного в аппарат Эпштейна или коль-
цевого магнитопровода (образца) по динамической петле гистерезиса при частотах 50, 60, 400 и
1000 Гц при разных амплитудах индукции, регистрации магнитных петель гистерезиса и вы-
числения магнитных характеристик измеряемого образца.
Основные измеряемые характеристики образцов:
-
динамическая петля гистерезиса B(H);
-
динамическая кривая намагничивания B
m
(H
m
);
-
удельная мощность магнитных потерь Р
0,75
, Р
1,0
, Р
1,5
и Р
1,7
при амплитуде магнитной
индукции 0,75, 1,0, 1,5 и 1,7 Тл;
-
амплитуда магнитной индукции В
100
, В
800
, В
2500
при величине амплитуды напряжен-
ности магнитного поля 100, 800 и 2 500 А/м.
Возможны дополнительные измеряемые характеристики образцов в зависимости от тре-
бований Заказчика.
Конструктивно установка выполнена в виде электронного блока, в котором размещены
измерительно-управляющее устройство и управляемый источник намагничивающего тока. Ус-
тановка выполняется в разных модификациях в зависимости от требований Заказчика от уни-
версальной, включающей измерения всех видов образцов, до измерения одного из видов.
К установке подключаются в зависимости от исследуемых образцов намагничивающие и
измерительные обмотки листового аппарата, аппарата Эпштейна или обмотки кольцевого об-
разца. Листовой аппарат и аппарат Эпштейна должны соответствовать требованиям
ГОСТ 12119.4 и ГОСТ 12119.5, намагничивающие и измерительные обмотки кольцевого образ-
ца должны соответствовать требованиям ГОСТ 8.377.
Установка подключается к компьютеру, с помощью которого производится ввод исход-
ных данных, управление процессом измерения, обработка, хранение и представление измерен-
ных значений.
Общий вид установки и обозначение места нанесения знака поверки приведены на ри-
сунке 1.
Пломбирование установок не предусмотрено.
Лист № 2
Всего листов 6

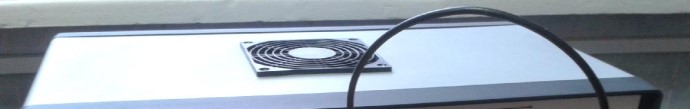

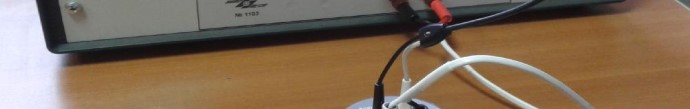

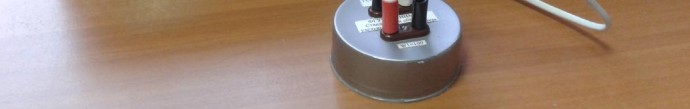

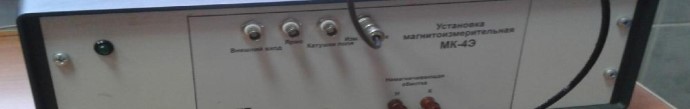

Рисунок 1 – Общий вид установки
Программное обеспечение
Установки оснащены специальным программным обеспечением (ПО) “PrmZ”, работаю-
щим в операционной системе Windows.
ПО предназначено для управления работой установки и обеспечивает ввод исходных
данных, выбор режимов измерения, управление процессом измерения, обработку, хранение,
представление полученных результатов в виде таблиц и протоколов, вывод результатов изме-
рений на экран монитора компьютера и на внешние устройства.
ПО устанавливается с внешнего носителя. Инсталляция выполняется копированием
файла "PrmZ.exe" в рабочую папку на жестком диске компьютера и запуском его выполнения.
ПО имеет защиту от несанкционированного доступа через пароль. Системный админи-
стратор определяет круг пользователей, определяет их права и устанавливает их пароли. При
запуске программы вводится имя пользователя (оператора) и его пароль.
При работе с ПО пользователь не имеет возможности влиять на процесс измерения, об-
работку и хранение результатов.
MD5
MD5
MD5
MD5
фикаци-
онное на-
мер) ПО
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
Таблица 1 – Идентификационные данные программного обеспечения
Иденти-
Номер версии
Наименование(идентифика-Цифровой идентификатор
ПО
именова-
ционный но- ПО
ние ПО
Исполняемый
PrmZ.exeV0.1.17(b)
0CD4698135503715299CA3
файл61BE1AED80
Файл настроекPrmZ.iniV0.1.17(b)
EEF97F628
7
DC01D1E
5
5
C
0
B246775B26
Файл сообще
ний о работе
-
PrmZ.logV0.1.17(b)
8A2
B
103C06CEB7D40
4
60B
программы
0493A7D4D7
Файл хранения
настроек аппа-PrmZ.aprV0.1.17(b)
2551948E6441C8888BB38D
ратов
151595B0BA
Уровеньзащитыпрограммногообеспечения«высокий»всоответствии
с Р 50.2.077-2014.
Лист № 3
Всего листов 6
Метрологические и технические характеристики
от 10 до 3 000
±1
±0,4
от 0,3 до 50,0
±3
от 0,3 до 50,0
±2,5
от 0,3 до 50,0
±2,5
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Задаваемые значения амплитуды напряженности магнитного поля (Н
m
),
А/м
Пределы допускаемой относительной погрешности задаваемых значе-
ний амплитуды напряженности магнитного поля (Н
m
), %
Задаваемые значения частоты перемагничивания (f), Гц
50, 60, 400,
1000
Пределы допускаемой относительной погрешности задаваемых значе-
ний частоты перемагничивания (f), %
Измеряемые характеристики листовых образцов в листовом аппарате:
-
удельная мощность магнитных потерь (Р
уд
):
·
диапазон измерений, Вт/кг
·
пределы допускаемой относительной погрешности, %
-
амплитуда магнитной индукции (В
m
):
·
диапазон показаний, Тл
·
диапазон измерений, Тл
·
пределы допускаемой относительной погрешности, %
от 0,03 до 2,00
от 1,2 до 2,0
±3
Измеряемые характеристики полосовых образцов в аппарате Эпштейна:
-
удельная мощность магнитных потерь (Р
уд
):
·
диапазон измерений, Вт/кг
·
пределы допускаемой относительной погрешности, %
-
амплитуда магнитной индукции (В
m
):
·
диапазон показаний, Тл
·
диапазон измерений, Тл
·
пределы допускаемой относительной погрешности, %
от 0,03 до 2,00
от 1,2 до 2,0
±1,5
Измеряемые характеристики образцов кольцевой формы:
-
удельная мощность магнитных потерь (Р
уд
):
·
диапазон измерений, Вт/кг
·
пределы допускаемой относительной погрешности, %
-
амплитуда магнитной индукции (В
m
):
·
диапазон показаний, Тл
·
диапазон измерений, Тл
·
пределы допускаемой относительной погрешности, %
от 0,03 до 2,0
от 1,2 до 2,0
±1,5
Лист № 4
Всего листов 6
220+
22
50+
0,2
от 5 до 40
90
от 400 до 750
от 300 до 500*
от 0,23 до 1,00
от 280 до 500
30,0+
0,2
от 0,1 до 1,0
Значение
510×160×300
18
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры установки (электронный блок), мм, не более
Масса установки (электронный блок), кг, не более
Питание от сети переменного тока:
-
напряжение, В
-
частота, Гц
Условия эксплуатации:
-
диапазон рабочих температур,
о
С
-
относительная влажность воздуха при температуре 25
о
С, %,
не более
10
12
1,3
0,1
Размеры испытуемых образцов:
листовых
-
длина, мм
-
ширина, мм
-
толщина, мм
полос в полосовом образце
-
длина, мм;
-
ширина, мм;
-
толщина, мм.
кольцевых магнитопроводов и образцов
-
внутренний диаметр, мм, не менее
-
наружный, мм, не менее
-
отношение наружного диаметра к внутреннему, не более
-
площадь поперечного сечения, см
2
, не менее
________
* но не менее 60 % ширины окна соленоида
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в левой верхней части листа и на
электронный блок установки методом наклейки, типографским или иным способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Установка магнитоизмерительная
Компьютер
Принтер
Носитель с программным обеспечением
Кабель «установка-компьютер»
Сигнальные кабели “установка-аппарат“
Сетевой кабель питания
Контрольный образец
Обозначение
МК-4Э
ПК
П
ПО
К
КС
КП
КО
Количество
1 шт.
1 шт.*
1 шт.*
1 шт.
1 шт.
3 шт.
1 шт.
1 шт.
Руководство по эксплуатации
Методика поверки
4276.020.20872624 РЭ 1 экз.
МП 30-261-2014 1 экз.
* - По согласованию с Заказчиком установка может поставляться без компьютера и прин-
тера.
Лист № 5
Всего листов 6
Поверка
осуществляется по документу МП 30-261-2014 «ГСИ. Установка магнитоизмерительная МК-4Э.
Методика поверки», утвержденному ГЦИ СИ «ФГУП «УНИИМ» 24 июня 2014 года.
Основные средства поверки:
-
стандартный образец удельных магнитных потерь (сталь электротехническая холод-
нокатаная анизотропная) (СОТЭС-1) ГСО 859-76 , ПГ Р
уд
не более 0,5 %, ПГ В
m
не более 0,5 %;
-
стандартный образец удельных магнитных потерь (сталь электротехническая холод-
нокатаная изотропная) (ИНЭС-1) ГСО 2002-80, ПГ Р
уд
не более 0,5 %, ПГ В
m
не более 0,5 %;
-
стандартный образец динамических магнитных свойств (сплав прецизионный маг-
нитомягкий) (СОДМС) ГСО 1382-89, ПГ Р
уд
не более 0,5 %, ПГ В
m
не более 0,5 %;
-
стандартный образец удельных магнитных потерь (сталь электротехническая холод-
нокатаная анизотропная) комплект СОТЭСЛ ГСО 2129-89, ПГ Р
уд
не более 1,0 %, ПГ В
m
не бо-
лее 0,5 %;
-
стандартный образец удельных магнитных потерь (сталь электротехническая холод-
нокатаная изотропная) комплект СОНЭСЛ ГСО 5357-90, ПГ Р
уд
не более 1,0 %, ПГ В
m
не более
0,5 %;
-
стандартный образец динамических магнитных свойств стали электротехнической
холоднокатаной анизотропной ГСО 10270-2013, ПГ Р
уд
не более 0,5 %, ПГ В
m
не более 0,5 %;
-
стандартный образец динамических магнитных свойств стали электротехнической
холоднокатаной анизотропной (СОТЭС) ГСО 10271-2013, ПГ Р
уд
не более 0,5 %, ПГ В
m
не бо-
лее 0,5 %;
-
частотомер, диапазон измерения частот от 0,1 до 2000 Гц, ПГ не более 0,2 %;
-
вольтметр переменного напряжения, диапазон измерений напряжения от 0 до 10 В,
КТ не ниже 0,5 по ГОСТ 8711;
-
катушка взаимной индуктивности (КВИ) Р-536 (М=0,01 Гн), КТ 0,2;
-
катушка взаимной индуктивности (КВИ) Р-536 (М=0,001 Гн), КТ 0,2.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам
магнитоизмерительным МК-4Э
ГОСТ Р 8.799-2012 ГСИ. Государственная поверочная схема для средств измерений
мощности магнитных потерь в магнитомягких материалах
ГОСТ 12119.4-98 Сталь электротехническая. Методы определения магнитных и элек-
трических свойств. Метод измерения удельных магнитных потерь и действующего значения
напряженности магнитного поля
ГОСТ 12119.5-98 Сталь электротехническая. Методы определения магнитных и элек-
трических свойств. Метод измерения амплитуд магнитной индукции и напряженности магнит-
ного поля
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия
ТУ 4276-020-20872624-2009 Установка магнитоизмерительная МК-4Э. Технические ус-
ловия
Лист № 6
Всего листов 6
Изготовитель
Акционерноеобщество«Научно-производственноеобъединение«ИНТРОТЕСТ»
(АО «НПО «ИНТРОТЕСТ»)
ИНН 6661010721
620078, г. Екатеринбург, ул. Студенческая, д. 55, комната 106
Телефон (факс): +7 (343) 227-05-71, +7 (343) 383-47-49
E-mail: :
,
Web-сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Уральскийнаучно-исследовательскийинститутметрологии»
(ГЦИ СИ ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7 (343) 350-26-18, +7 (343) 350-20-39
Е-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32025-06 | Установки для поверки спидометров | КИ-12652 | ОАО "Владимирский завод "Эталон", г.Владимир | 1 год | Перейти |
| 37347-08 | Устройства для измерений углов установки осей и колес автомобилей торговой марки "Trommelberg" | URS мод. 1801, 1805 | Фирма "KWK Holding GmbH", Германия | 1 год | Перейти |
| 42758-09 | Установки поверочные | СМ | ЗАО "Сартогосм", г.С.-Петербург | 1 год | Перейти |
| 64928-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 220 кВ Раздолинская в части установки двух ячеек 220 кВ (для технологического присоединения ПС 220 кВ Тайга) | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 53751-13 | Устройства для измерений углов установки колес автомобилей | C200, C400, C500 GOLD | Фирма "SIMPESFAIP S.p.A.", Италия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
