Сигнализаторы загазованности SGY, SGW, ГРСИ 58111-14

Смотреть ГРСИ
58110-14

Номер госреестра:

58111-14

Наименование СИ:

Сигнализаторы загазованности

Обозначение типа:

SGY, SGW

Производитель:

Фирма "Seitron S.R.L.", Италия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

03.07.2024

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 56382

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы загазованности SGY, SGW

Назначение средства измерений

Сигнализаторы загазованности SGY, SGW предназначены для измерения объемной

доли оксида углерода и довзрывоопасной концентрации метана, пропана и бутана в воздухе.

Описание средства измерений

Сигнализаторы загазованности SGY, SGW (далее – сигнализаторы) представляют со-

бой стационарные одноканальные приборы непрерывного действия.

Принцип действия сигнализаторов:

– при измерении объемной доли оксида углерода - электрохимический, основанный

на реакции оксида углерода с компонентами электрохимического сенсора, вырабатывающего

электрический сигнал пропорциональный концентрации оксида углерода;

- при измерении довзрывоопасной концентрации метана, пропана и бутана – термока-

талитический, основанный на изменении температуры и, вледствие этого, сопротивления

каталитически активного чувствительного элемента при сгорании на нем горючих газов и

паров.

Способ отбора пробы – диффузионный.

Конструктивно сигнализаторы выполнены одноблочными в пластиковом корпусе.

Внутри корпуса находится печатная плата с электронными компонентами, светодиод, свиде-

тельствующий о состоянии сигнализатора, и потенциометры настройки нулевых показаний и

чувствительности.

Сигнализаторы выпускаются в следующих исполнениях:

- SGY CO0 V4 NC хх, SGW CO0 NX M - для измерения объемной доли оксида угле-

рода;

- SGY ME0 V4 NC хх, SGW ME0 NX M - для измерения довзрывоопасной концентра-

ции метана;

- SGY GP0 V4 NC хх, SGW GP0 NX M - для измерения довзрывоопасной концентра-

ции пропана и бутана.

Сигнализаторы могут использоваться совместно с:

- блоком переключения реле RX A01M. К блоку RX A01M может одновременно под-

ключаться до 8 сигнализаторов любых исполнений. Блок имеет по 2 настраиваемых порога

срабатывания сигнализации для подключенных сигнализаторов.

- блоком питания и сигнализации RGY 000 MBP4. К блоку питания и сигнализации

RGY 000 MBP4 может одновременно подключаться до 4 сигнализаторов любых исполнений.

Блок имеет по 2 настраиваемых порога срабатывания сигнализации для подключенных сиг-

нализаторов.

Сигнализаторы обеспечивают выполнение следующих основных функций:

- непрерывное измерение объемной доли или довзрывоопасной концентрации опреде-

ляемого компонента в воздухе;

- формирование унифицированного выходного аналогового токового сигнала посто-

янного тока (4 – 20) мА соответственно диапазону показаний;

- формирование цифрового выходного сигнала интерфейс RS 485 с протоколом Mod-

bus (для исполнений SGW CO0 NX M, SGW ME0 NX M, SGW GP0 NX M);

- формирование цифрового выходного сигнала интерфейс RS 232 (для сигнализато-

ров, подключенных к блоку RGY 000 MBP4);

- отображение измерительной информации на жидкокристаллическом дисплее блока

RGY 000 MBP4 (при использовании сигнализаторов в комплекте с блоком);

Лист № 2

Всего листов 7

- переключение контактов реле и световую сигнализацию при превышении заранее

установленных порогов срабатывания, а также отказе сигнализатора (при использовании

сигнализаторов в комплекте с блоком RGY 000 MBP4 или блоком RX A01M).

Степень защиты корпуса сигнализаторов от доступа к опасным частям и от попадания

внешних твердых предметов и воды по ГОСТ 14254-96:

- сигнализаторы загазованности SGY, SGW всех исполнений - IP54;

- блок питания и сигнализации RGY 000 MBP4 - IP30;

- блок переключения реле RX A01M – IP20.

Внешний вид сигнализаторов приведен на рисунке 1.

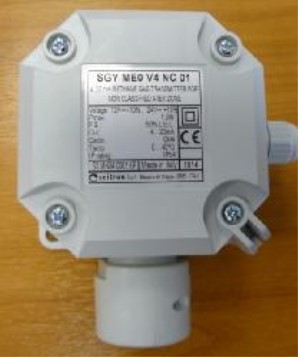

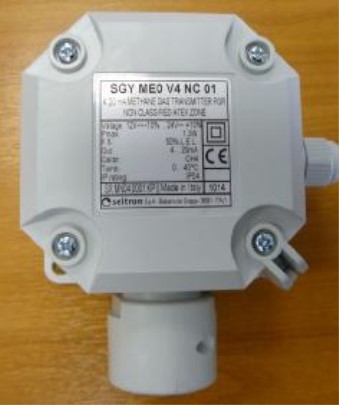

Рисунок 1 – Внешний вид сигнализаторов загазованности SGY, SGW

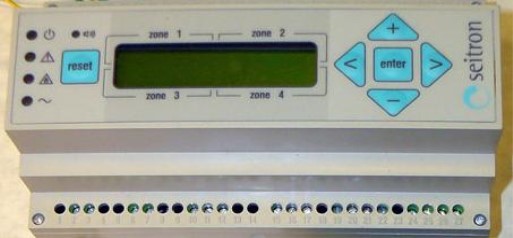

Рисунок 2 – Внешний вид блока RGY 000 MBP4

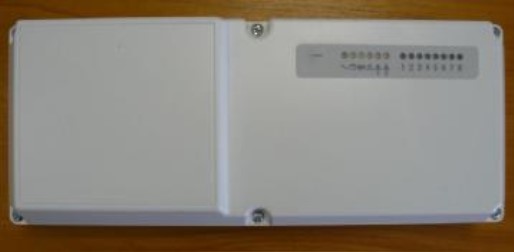

Рисунок 3 – Внешний вид блока RX A01M

Лист № 3

Всего листов 7

Рисунок 4 – Схема пломбирования сигнализаторов загазованности SGY, SGW

Программное обеспечение

Сигнализаторы исполнений SGY CO0 V4 NC хх, SGY ME0 V4 NC хх,

SGY GP0 V4 NC хх и блок переключения реле RX A01M являются аналоговыми устройства-

ми и не содержат микропроцессоров со встроенным программным обеспечением. Выполне-

ние основных функций сигнализаторов обеспечивается аналоговыми элементами (операци-

онными усилителями и т.д.).

Сигнализаторы исполнений SGW CO0 NX M, SGW ME0 NX M, SGW GP0 NX M и

блок RGY 000 MBP4 имеют встроенное программное обеспечение, разработанное изготови-

телем специально для решения задач измерения объемной доли оксида углерода и довзрыво-

опасной концентрации метана, пропана и бутана в воздухе.

Встроенное программное обеспечение сигнализаторов SGW CO0 NX M, SGW ME0

NX M, SGW GP0 NX M обеспечивает:

- прием и обработку измерительной информации от первичного измерительного преобразо-

вателя;

- непрерывную диагностику работоспособности схемы цифрового выхода;

- формирование цифрового выходного сигнала интерфейс RS 485 с протоколом Modbus.

Номер версии программного обеспечения указан на наклейке на микропроцессоре

сигнализатора.

Встроенное программное обеспечение блока RGY 000 MBP4 обеспечивает:

- прием и обработку измерительной информации от подключенных сигнализаторов;

- хранение в памяти даты и время последнего срабатывания сигнализации для каждого из 4-х

подключенных сигнализаторов;

- непрерывную диагностику подключенных сигнализаторов;

- формирование цифрового выходного сигнала интерфейс RS 232.

Программное обеспечение идентифицируется путем вывода на жидкокристалличе-

ский дисплей блока RGY 000 MBP4 версии программного обеспечения при включении бло-

ка.

Идентификационные данные программного обеспечения приведены в таблице 1.

Trial нанесения

пломбы

Лист № 4

Всего листов 7

Таблица 1

Наименование Номер версии Цифровой идентификатор про- Алгоритм вычис-

программного программного граммного обеспечения (контроль- ления программ-

обеспечения обеспечения ная сумма исполняемого кода) ного обеспечения

SGW021241А1недоступен, вследствие защиты-

встроенного ПО от чтения и записи

RGY 000 MBP4015444 недоступен, вследствие защиты-

встроенного ПО от чтения и записи

Примечание – номер версии ПО должен быть не ниже указанной в таблице

Влияние встроенного программного обеспечения учтено при нормировании метроло-

гических характеристик сигнализаторов.

Сигнализаторы исполнений SGW CO0 NX M, SGW ME0 NX M, SGW GP0 NX M и

блок RGY 000 MBP4 имеют защиту встроенного программного обеспечения от преднамерен-

ных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по

МИ 3286-2010.

Метрологические и технические характеристики

1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной по-

грешности сигнализаторов приведены в таблице 2.

Таблица 2

2) Предел допускаемой вариации выходного сигнала сигнализатора, в долях от преде-

лов допускаемой основной погрешности0,5

3) Пределы допускаемой дополнительной погрешности сигнализатора от влияния из-

менения температуры окружающей и анализируемой сред в рабочих условиях на каждые 10

C от температуры определения основной погрешности равны, в долях от пределов допус-

каемой основной погрешности0,5

4) Пределы допускаемой погрешности срабатывания сигнализации (при использова-

нии в комплекте с блоками RX A01M или RGY 000 MBP4), в долях от пределов допускаемой

основной погрешности0,3

5) Время прогрева сигнализатора, с, не более:

- исполнения SGY ME0 V4 NC хх, SGW ME0 NX M, SGY GP0 V4 NC хх,

SGW GP0 NX M30

ИсполнениеОпределяемый ДиапазонДиапазон из-Пределы допускаемой ос-

сигнализаторакомпонентпоказаниймеренийновной погрешности

содержа-содержания

ния опре-определяемого

деляемогокомпонента

абсолютной относительной

компонента

SGY CO0 V4Оксид углеро-От 0 доОт 0 до 20± 4 млн

-1

NC хх, SGWда (СО)500 млн

-1

Св. 20 до 500-± 20 %

CO0 NX M

SGY ME0 V4Метан (CH

)От 0 до 50От 0 до 50 %± 5 %-

NC хх % НКПРНКПРНКПР

SGW ME0 NX Метан (CH

)От 0 доОт 0 до 50 %± 5 %-

M100 %НКПРНКПР

НКПР

SGY GP0 V4 NC ПропанОт 0 доОт 0 до 50 %± 5 %-

хх, SGWGP0 (C

), бутан 100 %НКПРНКПР

NX M(C

)НКПР

Примечание - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

Лист № 5

Всего листов 7

- исполнения SGY CO0 V4 NC хх, SGW CO0 NX M60

6) Пределы допускаемого изменения выходного сигнала за 8 ч непрерывной работы, в

долях от пределов допускаемой основной погрешности0,5

7) Предел допускаемого времени установления выходного сигнала Т

0,9Д

, с

- исполнения SGY ME0 V4 NC хх, SGW ME0 NX M, SGY GP0 V4 NC хх,

SGW GP0 NX M60

- исполнения SGY CO0 V4 NC хх, SGW CO0 NX M 80

8) Электрическое питание осуществляется:

- сигнализаторы загазованности SGY, SGW всех исполнений - постоянным током

в диапазоне напряжений, Вот 12 до 24

- блока RGY 000 MBP4 - однофазным переменным током частотой (50

1) Гц, на-

пряжением, В

220

- блока RX A01M постоянным током напряжением 12 до 24 В или однофазным пере-

менным током частотой (50

1) Гц, напряжением

220

9) Потребляемая электрическая мощность, не более

- сигнализаторы загазованности SGY, SGW, Вт7

- блок RGY 000 MBP4, ВА 10

- блок RX A01M (при питании постоянным током), Вт 20

- блок RX A01M (при питании переменным током), ВА 24

10) Габаритные размеры и масса сигнализатора указаны в таблице 3

Таблица 3

0,38

0,9

1,4

Элементы сигнализатора

Габаритные размеры, мм, не более

высоташиринадлина

Масса, кг, не бо-

лее

13412467

7190158

Сигнализаторызагазо-

ванности SGY, SGW

Блок питания и сигнали-

зации RGY 000 MBP4

Блок переключения реле

RX A01M

12531461

11) Средний срок службы, лет 5

12) Средняя наработка на отказ, ч 24000

Условия эксплуатации

- диапазон температур окружающей среды,

- сигнализаторы загазованности SGY, SGW от минус 10 до плюс 50

- блоки RGY 000 MBP4 и RX A01M от 0 до плюс 40

- диапазон относительной влажности воздуха при температуре 25

С (без конден-

сации влаги), % от 20 до 80

- диапазон атмосферного давления, кПа от 80 до 110

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руко-

водства по эксплуатации и на корпус сигнализатора в виде таблички.

Комплектность средства измерений

Комплект поставки сигнализатора приведен в таблице 4.

Лист № 6

Всего листов 7

Таблица 4

Сигнализатор загазованности SGY, SGW

1 шт.

Наименование

Количество

Блок переключения реле RX A01M

1 шт.

Примечание

Исполнение сигнализатора ука-

зывается при заказе

по заказу

1 шт.по заказу

Блок питания и сигнализации RGY 000

MBP4

Крепеж

1 компл.

Руководство по эксплуатации 1 экз.

Методика поверки МП 242-1745-2014 1 экз.

Поверка

осуществляется по документу МП 242-1745-2014 «Сигнализаторы загазованности SGY,

SGW. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ

им. Д.И. Менделеева» 07 мая 2014 г.

Основные средства поверки:

- поверочный нулевой газ (ПНГ) – воздух марки Б по ТУ 6-21-5-82 в баллонах под

давлением;

- стандартные образцы состава газовые смеси оксид углерода – воздух (ГСО 3842-87,

3850-87), метан – воздух (ГСО 3907-87), пропан – воздух (ГСО 3969-87, 3970-87), бутан –

воздух (ГСО 9126-2008), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением.

Сведения о методиках (методах) измерений

приведена в документах:

- «Сигнализаторы загазованности SGY CO0 V4 NC хх. Руководство по эксплуатации», -

«Сигнализаторы загазованности SGY ME0 V4 NC хх. Руководство по эксплуатации», -

«Сигнализаторы загазованности SGY GP0 V4 NC хх. Руководство по эксплуатации»,

- «Сигнализаторы загазованности SGW CO0 NX M, SGW ME0 NX M, SGW GP0 NX M. Ру-

ководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к сигнализато-

рам загазованности SGY, SGW

1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие техниче-

ские условия.

2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процес-

сов. Общие технические условия.

3 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Об-

щие технические требования и методы испытаний газоанализаторов горючих газов.

4 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Госу-

дарственная поверочная схема для средств измерений содержания компонентов в газовых

средах.

5 Техническая документация фирмы "Seitron s.r.l.", Италия.

Лист № 7

Всего листов 7

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений:

- при выполнении работ по обеспечению безопасных условий и охраны труда;

- при осуществлении производственного контроля за соблюдением установленных законода-

тельством Российской Федерации требований промышленной безопасности к эксплуатации

опасного производственного объекта.

Изготовитель

Фирма "Seitron s.r.l.", Италия

Адрес: Via Prosdocimo, 30, 36061 Bassano del Grappa (VI) Italy, тел.: +39(0)424-567842.

Заявитель

ООО "Компания "КИПА", Москва

Адрес: 127299, г. Москва, Космонавта Волкова, д. 20, тел/факс: +7 (495) 450-28-37,

e-mail:

seitron@kipa.ru

http://www.seitron.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Санкт-Петербург

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,

факс: (812) 713-01-14 e-mail:

info@vniim.ru

http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«____»____________________2014 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
31233-06	Сигнализаторы	RGY 000 MBP4	Фирма "Seitron S.R.L.", Италия	1 год	Перейти
73088-18	Система измерительная контроля загазованности АСУТП платформы жилого модуля № 2 и переходного моста месторождения им.В.Филановского	Нет данных	ООО "ЛУКОЙЛ-Информ", г.Москва	1 год	Перейти
34684-07	Сигнализаторы загазованности взрывозащищенные	СГС-902	ЗАО "Электронстандарт-Прибор", г.С.-Петербург	1 год	Перейти
15821-96	Сигнализаторы опасных концентраций горючих и токсичных газов	5701/ 910/911	Фирма "Zellweger Analytics Ltd./Sieger", Великобритания	1 год	Перейти
10899-87	Сигнализаторы концентраций паров аммиака	СКПА-01	ОЗ ВНИКТИхолодпрома, г.Москва	6 месяцев	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСигнализаторы загазованности SGY, SGWГРСИ 58111-14

Заказать поверку
Сигнализаторы загазованности SGY, SGW
ГРСИ 58111-14
