Номер госреестра:
58074-14
Наименование СИ:
Анализаторы азота/протеина
Обозначение типа:
FP-528
Производитель:
Фирма "Leco Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.08.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56340
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы азота / протеина FP-528
Назначение средства измерений
Анализаторы азота / протеина FP-528 (далее – анализаторы) предназначены для
измерения массы азота в органических материалах различного происхождения: пищевых
продуктов, продовольственного сырья, почве, и других твердых и жидких органических
веществах и материалах по аттестованным методикам измерений.
Описание средства измерений
Принцип действия анализаторов основан на методе Дюма, суть которого
заключается в быстром сжигании навески образца при высокой температуре в
присутствии катализатора в атмосфере чистого кислорода в потоке гелия, с последующим
анализом образующихся газообразных продуктов горения.
Процедура измерений на анализаторе состоит из трех последовательных стадий:
продувка, сжигание и анализ. На стадии продувки предварительно взвешенная и
запечатанная в капсулу проба очищается от атмосферного газа, на этой стадии также
продуваются и все газовые линии. Масса пробы для анализа может быть выбрана до 1 г. В
качестве газа-носителя применяется гелий. Во время фазы сжигания проба из
продувочной камеры вводится в U-образную печь сопротивления, нагретую до
температуры 850°С. Полное окисление (сгорание) пробы обеспечивается кислородной
атмосферой в печи. Газы, образовавшиеся в процессе горения, из печи попадают через
фильтр в термоэлектрический охладитель и затем собираются в балластном резервуаре.
Отобранная аликвота объемом 3 или 10 см
3
(в зависимости от содержания азота в
анализируемой пробе) пропускается через нагретую медь для удаления кислорода и
восстановления азота, а затем через колонки для удаления воды и оксида углерода.
Оставшийсяпродуктгорения–азотвпотокегелия–измеряетсяячейкой
теплопроводности. Полный цикл процедуры измерений составляет 3-5 минут.
Конструктивноанализаторпредставляетсобойлабораторныйприборс
жидкокристаллическим дисплеем и размещенными в едином корпусе: продувочной
камерой, печью для сжигания, системами восстановления азота и удаления кислорода,
колонок поглощения воды и оксида углерода и измерительной камеры. Для проведения
измерений на анализаторе используются газы кислород и гелий чистоты не менее 99,99%,
а также сжатый воздух. В анализаторе предусмотрена возможность проведения
градуировки линейной, квадратичной и кубической по нескольким точкам, введения в
результат измерений поправки на холостой опыт, на изменение атмосферного давления.
Градуировка проводится с использованием стандартных образцов.
Анализ выполняется автоматически под управлением программного обеспечения,
которое проводит все вычисления, сохраняет результаты измерений и градуировки
анализатора, контролирует параметры анализатора, отслеживает состояние основных
узлов анализатора, их диагностику и т.д. Окончательный результат выдается в весовых
процентах или в других единицах измерения, заданных оператором. В результаты можно
ввести поправку на влагу.
FP-528; без
базовая с
механизмом
Анализаторы выпускаются в следующих модификациях: базовая
возможностиподключениякперсональномукомпьютеруFP-528L,
автозагрузчиком FP-528LC, базовая с автозагрузчиком и карусельным
FP-528LCF.
Лист № 2
Всего листов 4
Программное обеспечение
Анализаторы оснащены программным обеспечением, позволяющим осуществлять
диагностику технического состояния системы, градуировку анализатора, контроль
процесса измерений, сохранять результаты измерений, проводить их статистическую
обработку и архивирование. Номер версии программного обеспечения идентифицируется
при обращении к соответствующему подпункту меню анализатора.
Программное обеспечение анализатора состоит из двух частей, которые разделены
на метрологически значимую и незначимую части, метрологически незначимая часть
содержит информацию об установках меню пользователя, сервисных настройках
анализатора.
Основныеметрологическизначимыефункциипрограммногообеспечения:
обработка сигнала с ячейки теплопроводности и пересчет его в единицы измерения
содержания азота (протеина), данные о градуировках анализатора; хранение базы данных
результатов измерений; передача данных на дисплей и периферийные устройства.
Обновление метрологически значимой части программного обеспечения в
процессе эксплуатации анализатора не предусмотрено.
Идентификационные данные программного обеспечения
Идентификационное
наименование
программного
обеспечения
Номер версии
(идентификационный
номер) программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
FP-528
1.4х
-
-
Алгоритм вычисления
цифрового
идентификатора
программного
обеспечения
Примечания:
х – символ, связанный с внесением дополнений в метрологически незначимую часть ПО
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Фотография внешнего вида анализатора представлена на рисунке 1.

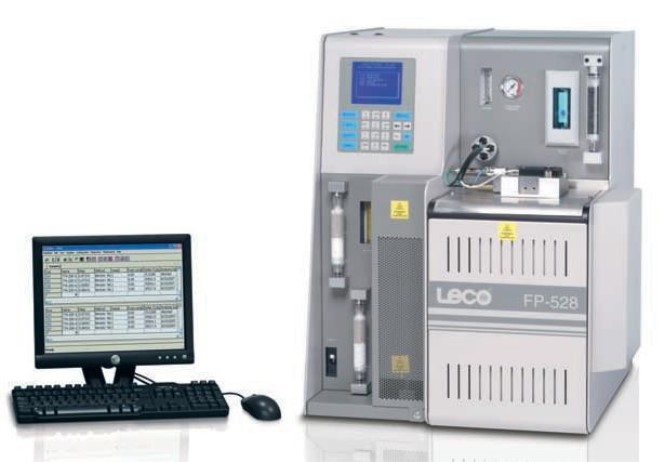

Рисунок 1 – Внешний вид анализатора азота/протеина FP-528
Места нанесения поверительного клейма (знака поверки в виде наклейки)
обозначены стрелками
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Наименование характеристик
± (0,032+0,015·m
н
)
*
0,001 (0,001)
Габаритные размеры, мм, не более
71 х 53 х 58
Масса, кг, не более
68
Значения
характеристик
от 0,04 до 250
(от 0,016 до 100)
Диапазон измерений массы (массовой доли) азота при массе пробы
0,25 г, мг (%)
Пределы допускаемой абсолютной погрешности измерений
массы азота, мг
Дискретность считывания результатов измерения массы (массовой доли)
азота, мг (%)
Параметры источника питания:
- напряжение, В
- частота, Гц
230 В (+10% / -15%)
50/60
Условия эксплуатации:
температура окружающего воздуха,
°
Сот 18 до 25
относительная влажность воздуха, %, не более 80
*
Примечания
1. m
н
– масса азота в анализируемой пробе, мг
2. Приведенные в таблице пределы допускаемой абсолютной погрешности результатов измерения массы
азота приведены для анализа стандартных образцов утвержденных типов
Знак утверждения типа
наносится на боковую панель анализатора методом наклейки и на титульный лист
инструкции по эксплуатации типографским способом.
Комплектность средства измерений
Наименование
Анализатор азота/протеина FP-528
Комплект принадлежностей для анализатора
Комплект реактивов и расходных материалов
Инструкция по эксплуатации
Методика поверки (МП 41-241-2014)
Количество, шт.
1
1
1
1
1
Поверка
осуществляется по документу МП 41-241-2014 «ГСИ. Анализаторы азота / протеина
FP-528. Методика поверки», утвержденному ГЦИ СИ ФГУП «УНИИМ» 28 мая 2014 г.
Эталонные средства измерений, используемые при поверке:
- стандартный образец состава ЭДТА ГСО 9113-2008 (массовая доля азота 9,5 %,
абс. погрешность ± 0,06 %);
- стандартный образец состава глицина ГСО 10272-2013 (массовая доля азота
18,64 %, отн. погрешность ± 1,0 %);
- весы лабораторные электронные I (специального) класса точности.
Сведения о методиках (методах) измерений
ГОСТ Р ИСО 16634-1-2011 Продукты пищевые. Определение общего содержания
азота путем сжигания по методу Дюма и расчет содержания сырого протеина. Часть 1.
Масличные культуры и корма для животных
Лист № 4
Всего листов 4
ГОСТ Р 54390-2011 Продукты пищевые. Определение общего содержания азота
путем сжигания по методу Дюма и расчет содержания белка. Часть 2. Зерновые, бобовые
и молотые зерновые продукты
Нормативные и технические документы, распространяющиеся на анализаторы
азота/протеина FP-528
Техническая документация изготовителя «LECO Corporation» (США)
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление ветеринарной деятельности;
- выполнение работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
«LECO Corporation», США
3000 Lakeview Ave. Saint Joseph, MI 49085
Заявитель
ЗАО «ЛЕКО ЦЕНТР-М»,
115280, г. Москва, 1-й Автозаводской проезд, д.4, корп. 1
Телефоны: (495) 710-3818, (495) 710-3824, факс: (495) 710-3826
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-
исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»), 620000,
г. Екатеринбург, ул. Красноармейская, 4, тел. (343) 350-26-18, факс: (343) 350-20-39,
e-mail:
.
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний
средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___» ______________ 2014 г.
