Течеискатели масс-спектрометрические гелиевые ТИ1-50И, ГРСИ 58067-19
Номер госреестра:
58067-19
Наименование СИ:
Течеискатели масс-спектрометрические гелиевые
Обозначение типа:
ТИ1-50И
Производитель:
АО "Завод "Измеритель", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75144
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Течеискатели масс-спектрометрические гелиевые ТИ1-50И
Назначение средства измерений
Течеискатели масс-спектрометрические гелиевые ТИ1-50И (далее по тексту –
течеискатели) предназначены для измерений потоков гелия при проведении неразрушающего
контроля герметичности, а также для обнаружения мест нарушения герметичности различных
систем и объектов, допускающих откачку внутренней полости или заполнение гелием, либо
смесью газов, содержащих гелий.
Описание средства измерений
Течеискатель представляет собой высокочувствительный магнитный масс-спектрометр,
настроенный на регистрацию потока пробного газа (гелия). Течь (или натекание) определяется
потоком гелия, проникающего в испытуемый объём при вакуумных испытаниях, или
вытекающего из испытуемого объёма при избыточном давлении в нём.
В состав течеискателя входят масс-спектрометрический анализатор, настроенный на
регистрацию ионов гелия в качестве пробного газа, вакуумная система в сборе, устройства
управления клапанами, электрометрический усилитель, блоки питания. Для настройки
анализатора и контроля потоков, регистрируемых течеискателем, служит встроенная гелиевая
течь Гелит-1. Конструктивно течеискатель выполнен в общем металлическом корпусе, в
верхней части которого расположено впускное отверстие и ЖК дисплей.
Вакуумная система течеискателя соединяется с испытуемым объектом. Молекулы
пробного газа, проникающие через места нарушения герметичности объекта, попадают в масс-
спектрометрический анализатор, состоящий из ионного источника, магнитной системы, а также
приёмника ионов. Ионы гелия фокусируются магнитным полем и, после разделения, попадают
на коллектор (мишень). При этом образуется ионный ток, пропорциональный количеству
попадающего в течеискатель гелия, который является критерием степени негерметичности
испытуемого объекта. Ионный ток поступает на электрометрический усилитель, а затем, после
программной обработки, на устройство управления и индикации. Значение измеряемого потока
отображается на ЖК дисплее течеискателя
В течеискателях предусмотрены режимы измерений по входу: «прямоток» и
«противоток», переключения между которыми осуществляется как в ручном, так и в
автоматическом режиме. Также в течеискателях реализован режим поиска течей способом
щупа.
Общий вид течеискателя приведен на рисунке 1.
Пломбирование течеискателя не предусмотрено.

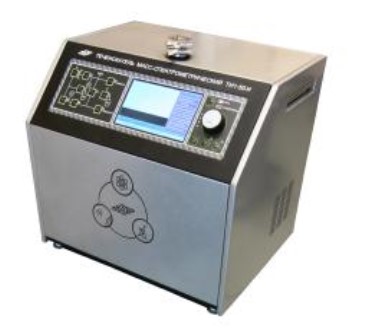

Рисунок 1 – Общий вид течеискателя
Лист № 2
Всего листов 4
Программное обеспечение
Течеискателиимеютвстроенноепрограммноеобеспечение,разработанное
изготовителем специально для решения задач измерения потоков гелия при проведении
неразрушающего контроля герметичности, обнаружения мест нарушения герметичности
различных систем и объектов, допускающих откачку внутренней полости или заполнение
гелием, либо смесью газов, содержащих гелий
Программное обеспечение (ПО) течеискателя – «Течеискатель ТИ1-50», служит для
управления работой вакуумной системы и масс-спектрометрического анализатора течеискателя.
ПО выполняет следующие функции:
−управление работой вакуумной системой течеискателя (работой вакуумных
насосов, клапанов);
−управлениеработоймасс-спектрометрическогоанализатора(определение
чувствительности, настройка на пик гелия);
−прием,обработкаиотображениеизмерительнойинформацииотмасс-
спектрометрического анализатора;
−формирование выходных сигналов;
−автоматическая диагностика состояний течеискателя.
Влияние встроенного ПО устройств учтено при нормировании метрологических
характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения представлены в
таблице 1.
Таблица 1 – Идентификационные данные встроенного программного обеспечения
Идентификационные данные (признаки) ПОЗначение
Идентификационное наименование ПОтечеискатель ТИ1-50
Номер версии (идентификационный номер) ПО не ниже 1.45
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений потока газа в вакууме
по входу течеискателя, Па·м
3
/с*от 5·10
-13
до 1·10
-5
Диапазон показаний потока газа в вакууме
при работе способом щупа, Па·м
3
/сот 1·10
-9
до 1·10
-5
Пределы допускаемой относительной
погрешности измерений, % от измеряемой
величины (где Q
нпи
– значение нижнего
предела измерений, Q
изм
– значение
измеренного потока, Па·м
3
/с):
- режим измерения «прямоток» (диапазон
измерений от 5
×
10
-13
до 5∙10
-7
)
±(0,30 + Q
нпи
/Q
изм
)·100
- режим измерения «противоток» (диапазон
измерений от 4
×
10
-11
до 1∙10
-5
)±50
- режим «щуп»погрешность не нормируется
* Производная единица величины потока газа в вакууме Па∙м
3
/с образована в
соответствии с п. 5.2.1. ГОСТ 8.417-2002 на основании уравнения связи (измерений),
полученного из уравнения состояния идеального газа.
Лист № 3
Всего листов 4
от +10 до +35
Значение
5
220±22
50±1
1,5
470
392
484
41
500
15000
10
Таблица 3 – Основные технические характеристики
Наименование характеристики
Время установления выходного сигнала,
мин, не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Скорость форвакуумной откачки, м
3
/ч
(л/мин)
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Потребляемая мощность, В·А, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
Условия эксплуатации:
- диапазон рабочих температур
окружающего воздуха, °С
- относительная влажность воздуха (без
конденсации), %, не более
- атмосферное давление, кПа
80
от 84 до 106,7
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
корпус течеискателя методом наклейки или иным методом.
Комплектность средства измерений
Обозначение
ТФИЯ.406239.024-02
-
ТДМКО.339.022 ПС
ТФИЯ.406239.024-02 РЭ
ТФИЯ.406239.024-02 ФО
МП 231-0023-2014
Кол-во
1 шт.
1 компл.*
1 экз.
1 экз.
1 экз.
1 экз.
Таблица 4 – Комплектность средства измерений
Наименование
Течеискатель ТИ1-50И
Комплект запчастей и принадлежностей
Паспорт течи гелиевой Гелит 1
Руководство по эксплуатации течеискателя
Формуляр течеискателя
Методика поверки
* В соответствии с заказом
Поверка
осуществляется по документу МП 231-0023-2014 «Течеискатели масс-спектрометрические
гелиевые ТИ1-50И. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ
им. Д.И. Менделеева» 18.02.2014 г.
Основные средства поверки:
- Государственный вторичный (рабочий) эталон единицы потока газа в вакууме в
диапазоне 10
-12
– 1 Па∙м
3
/с ГВЭТ 49-2-2006, СКО: в диапазоне от 10
-12
до 10
-9
Па·м
3
/с не более
(0,1 – 0,015); в диапазоне свыше 10
-9
до 1 Па·м
3
/с не более 0,015.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к течеискателям
масс-спектрометрическим гелиевым ТИ1-50И
ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания.
Общие требования
ГОСТ Р 53177-2008Вакуумнаятехника.Определениехарактеристикмасс-
спектрометрического метода контроля герметичности
ТФИЯ.406239.024 ТУ Течеискатели масс-спектрометрические гелиевые ТИ1-50И.
Технические условия
Изготовитель
Акционерное общество «Завод «Измеритель» (АО «Завод «Измеритель»)
ИНН 7813047865
Адрес:197376, г. Санкт-Петербург, ул. Даля, д.10, лит. Б
Телефон (факс): (812) 333-06-71
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологииим. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812)251-76-01
Факс: (812)713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
