Номер госреестра:
58064-14
Наименование СИ:
Анализаторы пыли
Обозначение типа:
MP 101M мод. MP 101-09
Производитель:
Фирма "Environnement S.A.", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.07.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56330
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1679 от 16.07.2019 г.)
Анализаторы пыли MP 101M модель MP 101-09
Назначение средства измерений
Анализаторы пыли MP 101M модели MP 101-09 предназначены для измерения массовой
концентрации пыли различного происхождения в атмосферном воздухе.
Описание средства измерений
Принцип действия анализаторов пыли MP 101M модели MP 101-09 - радиоизотопный,
основан на поглощении β - излучения частицами пыли, осаждёнными на фильтрующую ленту.
В качестве источника β - излучения используется изотоп С
14
. Пыль осаждается на
фильтрующей ленте в результате прокачивания пробы воздуха насосом. Измерение
интенсивности β – излучения, прошедшего через фильтрующую ленту, осуществляется с
помощью встроенного в анализатор счётчика Гейгера-Мюллера.
Анализаторы позволяют проводить измерения массовой концентрации суммарных
фракций взвешенных частиц в воздухе (TSP), а также могут оснащаться импакторами и
циклонами для выделения мелких фракций пыли (РМ10, РМ2.5, РМ1).
Конструктивно анализаторы MP 101M модели MP 101-09 состоят из электронно-
измерительного блока и внешнего насоса. Дополнительно анализаторы могут оснащаться
оптическим блоком СРМ, предназначенным для индикации показаний массовой концентрации
пыли (TSP, РМ10, РМ2.5, РМ1).
Анализаторы пыли MP 101M модели MP 101-09 оснащены аналоговыми выходами и
цифровым интерфейсом RS-232.

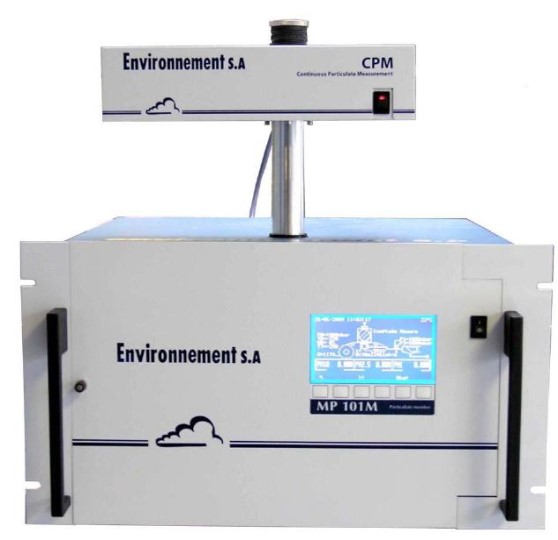

Рисунок 1 – Внешний вид анализаторов пыли MP 101M модели MP 101-09
Лист № 2
Всего листов 4
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). ПО используется для
настройки параметров отображения результатов измерений, установки режимов измерений,
сохранения результатов измерений, передачи результатов на внешние устройства и т.д. ПО
идентифицируется путём вывода на экран номера версии (идентификационного номера).
Анализаторыимеютзащитупрограммногообеспеченияотпреднамеренныхили
непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При
нормировании метрологических характеристик анализаторов учтено влияние ПО.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
MP101
не ниже 2.0.b
Метрологические и технические характеристики
от 0 до 10
±20
±20
±5
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений массовой концентрации пыли (TSP, РМ10, РМ2.5),
мг/м
3
16,7
Пределы допускаемой погрешности измерений массовой концентрации
пыли (TSP, РМ10, РМ2.5), %
-
приведённой в поддиапазоне от 0 до 0,03
1)
включ. мг/м
3
-
относительной в поддиапазоне св. 0,03
1)
до 700 / 1000 ЕМФ
(в зависимости от исполнения)
Объёмный расход отбираемой пробы, дм
3
/мин
Пределы допускаемой относительной погрешности измерений объёмного
расхода отбираемой пробы, %
____________________
1)
Граница поддиапазона измерений приведена для объёма отобранной пробы не менее 4 м
3
.
Значение
230±23
300
266
483
360
16
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
-
от сети переменного тока частотой (50±1) Гц, В
Потребляемая мощность, В
×
А, не более
Габаритные размеры, мм, не более
-
высота
-
ширина
-
длина
Масса (аналитический блок), кг, не более
Условия эксплуатации:
-
температура окружающего воздуха, ºС
-
относительная влажность окружающего воздуха, %
-
атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от +10 до +40
от 10 до 90
от 84 до 106,7
5
5000
Знак утверждения типа
наносится на лицевую панель анализатора с помощью наклейки и титульный лист руководства
по эксплуатации методом компьютерной графики.
Лист № 3
Всего листов 4
Комплектность средства измерений
Обозначение
------
МП 242-1619-2014
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 4 – Комплектность анализаторов
Наименование
Анализатор пыли MP 101M модели MP 101-09
Импактор РМ10
1)
Циклон РМ2,5
1)
Импактор РМ1
1)
Блок СРМ
1)
Руководство по эксплуатации
Методика поверки
____________________
1)
Опционально.
Поверка
осуществляется по документу МП 242-1619-2014 «Анализаторы пыли MP 101M. Методика
поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» «31» марта
2014 г.
Основные средства поверки:
рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах с
относительной погрешностью не более ±10 % в соответствии с ГОСТ Р 8.606-2012 «ГСИ.
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей,
взвесей и порошкообразных материалов».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
пыли MP 101M модели MP 101-09
Приказ № 425 от 07.12.2012 Министерства природных ресурсов и экологии Российской
Федерации «Об утверждении перечня измерений, относящихся к сфере государственного
Регулирования обеспечения единства измерений и выполняемых при осуществлении
деятельности в области охраны окружающей среды, и обязательных метрологических
требований к ним, в том числе показателей точности измерений».
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
Техническая документация изготовителя.
Изготовитель
Environnement S.A., Франция
Адрес: 111 BD Robespierre 78304 POISSY, France
Телефон: +33(0)1 39 22 38 00;
Факс: +33(0)1 39 65 38 08;
Web-сайт:
Лист № 4
Всего листов 4
Заявитель
Акционерное общество «Экология. Компетенции. Развитие. Обучение. Созидание.
Инжиниринг» (АО «ЭКРОС-ИНЖИНИРИНГ»)
ИНН 7801008269
Адрес: 199406, г. Санкт-Петербург, Средний пр. В. О., д. 85, лит. У, пом. 103-Н
Телефон: (812) 500-05-10
Web-сайт:
E-mail:
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2019 г.
