Номер госреестра:
58019-14
Наименование СИ:
Весы электронные лабораторные
Обозначение типа:
ATX, ATY
Производитель:
Фирма "Shimadzu Corporation" (Analytical & Measuring Instruments Division), Япония; Фирма "Shimadzu Philippines Manufacturing Inc.", Филиппины
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.06.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56280
об утверждении типа средств измерений
лист 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные лабораторные ATX, ATY
Назначение средства измерений
Весы электронные лабораторные ATX, ATY (далее – весы), предназначены для
измерений массы.
Описание средства измерений
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного
устройства, грузопередающего устройства и весоизмерительного устройства с показывающим
устройством. Весы оснащены ветрозащитной витриной.

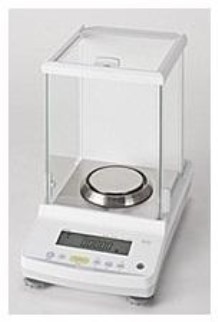

Общий вид весов показан на рисунке 1.
Рисунок 1 - Общий вид весов.
Принцип действия весов основан на компенсации массы взвешиваемого груза
электромагнитнойсилой,создаваемойсистемойавтоматическогоуравновешивания.
Электрическийсигнал,изменяющийся пропорциональномассевзвешиваемогогруза,
преобразуется в цифровой код, обрабатывается, и измеренное значение массы выводится на
дисплей.
Весы выпускаются в модификациях отличающихся значением максимальной нагрузки
(Мах): ATY64 — 62 г; АTX84 — 82 г; ATX124 и ATY124 — 120 г, ATX224 и ATY224 — 220 г.
Обозначение класса точности, значения максимальной нагрузки Max, минимальной
нагрузки Min, поверочного интервала e, действительной цены деления (шкалы) d, диапазона
уравновешивания тары указываются на маркировочной табличке весов.
В зависимости от модификации весы снабжены следующими устройствами и функциями
(в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
– устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
– устройство первоначальной установки нуля с диапазоном 20 % от Max (Т.2.7.2.4);
– устройство слежения за нулем (Т.2.7.3);
– совмещенные полуавтоматическое устройство установки на нуль (Т.2.7.2.2) и
устройство уравновешивания тары — выборки массы тары (T.2.7.4.1);
– показывающее устройство с отличающимся делением шкалы (Т.2.5.4);
– полуавтоматическое устройство юстировки встроенным грузом — для весов ATX
(4.1.2.5);
– цифровые интерфейсы для связи с периферийными устройствами, например,
печатающим устройством, компьютером;
– устройство выбора единиц измерений — кроме модификаций ATY64, АTX84 (2.1);
лист № 2
всего листов 3
– различные режимы работы (4.20): счетный режим; вычисление процентных
соотношений (удельный вес); режим сравнения с заданным значением; суммирование;
статистическая обработка;
– многоцелевое использование показывающих устройств (4.4.4).
Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.
Программное обеспечение
Программноеобеспечение(ПО)весовявляетсявстроенным,используетсяв
стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается невозможностью изменения ПО без применения специализированного
оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню
«С» по МИ 3286-2010.
Идентификационные данные ПО приведены в таблице 1. Идентификационные данные
ПО отображаются на дисплее индикатора при включении весов.
Наимено-
вание ПО
Идентифика-
ционное наиме-
нование ПО
Номер версии (иден-
тификационный
номер) ПО
—
—
V2.10.00.07
—
—
Таблица 1— Идентификационные данные ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм вы-
числения цифро-
вого идентифи-
катора ПО
Метрологические и технические характеристики
Метрологическая характеристикаATY64
Класс точности по ГОСТ OIML R 76-1-2011
ATX84 ATX124 ATX224
ATY124 ATY224
I
Максимальная нагрузка Max, г62
Действительная цена деления (шкалы) d, мг
Поверочный интервал е, мг
Число поверочных интервалов весов n62000
82120220
0,1
1
82000120000220000
Диапазон уравновешивания тары
Диапазон температуры
(п. 3.9.2.2 ГОСТ OIML R 76-1–2011),
°
С
100 % Max
от + 10 до + 30
Параметры электропитания от сети переменного тока (адаптер питания):
входное напряжение, В........................................................................................от 100 до 240;
частота входного напряжения, Гц ..........................................................................от 47 до 63.
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на
корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Весы.......................................................................................................................................1 шт.
Адаптер сетевого питания...................................................................................................1 шт.
Руководство по эксплуатации ............................................................................................1 экз.
лист № 3
всего листов 3
Поверка
осуществляетсявсоответствиисприложениемДА«Методикаповеркивесов»
ГОСТ OIML R 76-1-2011 «ГСИ Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного
обеспечения приведены в разделе 1 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности E
2
, F
1
по ГОСТ
OIML R 111-1–2009.
Сведения о методиках (методах) измерений
Раздел 2 «Использование весов» руководства по эксплуатации на весы.
Нормативные и технические документы, устанавливающие требования к весам
электронным лабораторным ATX, ATY
ГОСТOIMLR76-1—2011«Весынеавтоматическогодействия.Часть1.
Метрологические и технические требования. Испытания».
ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций.
Изготовители
«SHIMADZU CORPORATION» (Analytical & Measuring Instruments Division), Япония
Адрес: 1, Nishinokyo-Kuwabara-cho, Nakagyo-ku, Kyoto 604-8511, Japan
Tel. 81 (75) 823-1111, Fax 81 (3) 3219-5710
«SHIMADZU PHILIPPINES MANUFACTURING INC.», Филиппины
Адрес: Phase 3, Lot 15, Block 15, Cavite EPZ Rosario, Cavite, Philippines
Tel: 63(46)437-0431 Fax: 63(46)437-0434
Заявитель
«Shimadzu Europa GmbH», Германия
Albert-Hahn str. 6-10 D-47269 Duisburg, Germany
Тел.: +49 203 7687422, Факс: +49 203 7687271
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологии
Ф.В. Булыгин
М.п.«
»2014 г.
