Номер госреестра:
57998-14
Наименование СИ:
Счетчики газа
Обозначение типа:
DYMETIC-9423M
Производитель:
ЗАО "Даймет", г.Тюмень
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.07.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56258
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики газа «DYMETIC-9423М»
Назначение средства измерений
Счётчики газа «DYMETIC-9423М» (далее – счётчики) предназначены для измерения
объёма газа как автономно, так и в составе узлов учёта газа, газораспределительных блоков и
пунктов и т.п., а также для контроля режимных параметров газа: расхода, температуры и
давления (абсолютного или избыточного).
Описание средства измерений
Принцип действия счетчика основан на измерении расхода, объема, температуры и
давления природного и свободного нефтяного газа и последующем вычислении объема и
расхода газа, приведенного к стандартным условиям.
Счетчики обеспечивают измерение и преобразование в показания отсчётного уст-
ройства (далее – дисплей) применяемого устройства микровычислительного «DYMETIC-
5123» (далее – вычислитель) расхода, объёма, давления и температуры газа в рабочих усло-
виях (далее – РУ), а также измерение, отображение на дисплее, сохранение в энергонезави-
симой памяти и передачу на приёмное устройство верхнего уровня через интерфейс RS485
значений приведённых к стандартным условиям (далее – СУ) объёма и расхода, а также тем-
пературы и давления газа.
Счётчик выполняет функции контроля, тестирования, измерения, преобразования,
отображения и передачи измерительной информации на верхний уровень, аналогичные
функциям прототипа – счётчика газа «DYMETIC-9423М» Госреестр № 37418-08 и состоит из
датчиков расхода. давления и температуры и вычислителя.
Счётчик имеет следующие исполнения по типу и количеству применяемых средств
измерений (далее – СИ) расхода, температуры и давления:
• счётчик газа «DYMETIC-9423М.Т» (далее – счётчик 9423М.Т) на базе датчика рас-
хода газа «DYMETIC-1223М-T» c частотным (числоимпульсным) выходным сигналом о рас-
ходе частотой от 1 до 1100 Гц при длительности импульса не менее 0,0003 с (далее – F-
сигнал), двух датчиков (преобразователей) температуры и давления (абсолютного или избы-
точного) с токовыми выходными сигналами (4 – 20) мА (далее – датчики температуры и дав-
ления) и устройства микровычислительного «DYMETIC-5123.1» или прибора вторичного
теплоэнергоконтроллера «ИМ 2300» (далее – вычислители 5123.1);
• счётчик газа «DYMETIC-9423М.K» (далее – счётчик 9423М.К) на базе датчика рас-
хода газа «DYMETIC-1223М-K» с F-сигналом, двух датчиков температуры и давления и вы-
числителя 5123.1;
• счётчик газа «DYMETIC-9423М.В» (далее– счётчик 9423М.В) на базе датчика рас-
хода газа «DYMETIC-1223М-В» с F-сигналом, двух датчиков температуры и давления и вы-
числителя 5123.1;
• счётчик газа «DYMETIC-trial.М» (далее – смчётчик 9423М.М) на базе многопа-
раметрического датчика расхода газа «DYMETIC-1223М-М» с кодовым (цифровой последо-
вательный интерфейс вида «совмещенная токовая петля») выходным сигналом о расходе,
температуре и абсолютном давлении и устройства микровычислительного «DYMETIC-
5123.2» или прибора вторичного теплоэнергоконтроллера «ИМ 2300».
Перечень применяемых в составе счётчиков СИ расхода, давления и температуры
приведён в таблице 1.
Лист № 2
Всего листов 8
29336-05
21969-11
21968-11
Таблица 1
Наименование, обозначение
Датчики расхода газа «DYMETIC-1223М»
Устройства микровычислительные «DYMETIC-5123»
Приборы вторичные теплоэнергоконтроллеры ИМ 2300
Датчики давления 415-Вн
Датчики давления МИДА-13П-Вн
№ Госреестра
37419-14
37417-13
14527-11
36555-07
17636-06
Преобразователи давления измерительные 3051
14061-10
Датчики давления «Метран-55-Вн» (тип ДИ, ДА)18375-08
Датчики давления «Метран-75А»
48186-11
32854-13
16825-08
14495-09
28456-09
31654-09
46375-11
37668-13
15020-07
Датчики давления «Метран-150», тип CG, TG, TA
Преобразователи дaвления измерительные 2088А
Преобразователи давления измерительные EJA
Преобразователи давления измерительные EJX
Преобразователи давления измерительные АИР-10, тип ДИ, ДА
Преобразователи давления измерительные АИР 20 Exd/M2, тип ДИ, ДА
Преобразователи давления измерительные АИР-30 Exd/M2, тип ДИ, ДА
Преобразователи давления измерительные ЗОНД-10
Термопреобразователи с унифицированным выходным сигналом
ТСМУ 0104, ТСПУ 0104, тип 100П, 100 М, Pt100, 500П
Термопреобразователи сопротивления взрывозащищенные
Метран-250, тип 100П
Термопреобразователи с унифицированным выходным сигналом
Метран-270-Ех, Метран-270МП-Ех тип 271, 274, 276
Преобразователи температуры Метран-280-Ех, тип 281, 286, 288
Термопреобразователи универсальные ТПУ 0304, тип Pt100, Pt500
Термопреобразователи сопротивления ТС-1187
23410-13
50519-12
18131-09
Примечание – Допускается применять другие СИ с аналогичными характеристиками
Счётчик имеет два канала передачи информации на устройства верхнего уровня –
интерфейс USB-A для подключения USB-Flash-накопителя для последующей регистрации
архивных данных и интерфейс RS485, по которому счётчик поддерживает протоколы обмена
«Modbus RTU» и «Dymetic».
Счётчик выполняет следующие функции:
а)измерение и преобразование в показания дисплея расхода и объёма газа при
рабочих условиях (далее – РУ);
б)измерение и преобразование в показания дисплея объёма и расхода газа, при-
ведённых к СУ;
в)измерение и преобразование в показания дисплея избыточного или абсолютно-
го давления (в зависимости от типа используемого датчика давления) и температуры газа;
г)кодовая защита от несанкционированного доступа к установочным и градуиро-
вочным данным;
д)сигнализация сбоя в работе с индикацией выхода за пределы диапазонов рас-
хода, давления и температуры;
е)вывод на дисплей журнала событий, происшедших за отчётный промежуток
времени;
Лист № 3
Всего листов 8
ж)вывод на дисплей архивных данных по выбранному пользователем каналу из-
мерения:
– часовые данные за период до двух месяцев;
– суточные данные за период до одного года;
– месячные данные за период до десяти лет;
и)автоматическое тестирование технического состояния счётчика при включении
питания и перезапуске;
к)измерение и отображение на дисплее суммарного времени включённого со-
стояния счётчика и времени работы в режиме в течение отчётного периода;
л)сохранение накопленной информации при перерывах в электроснабжении;
м)передача информации по а), б), в) и ж) через интерфейс USB-А на USB-Flash-
накопитель и через интерфейс RS485 – на устройство верхнего уровня.
Область применения – системы коммерческого и технологического учёта природно-
го, нефтяного и других видов газа на производственных, научных, торговых, транспортных
предприятиях и организациях и предприятиях в сфере различных услуг.
Общий вид счётчика представлен на рисунках 1 – 4.

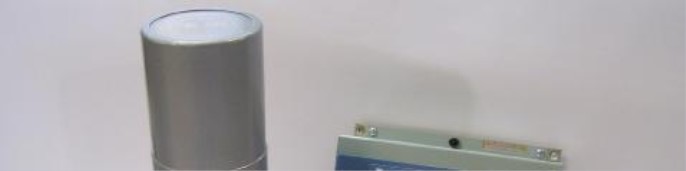

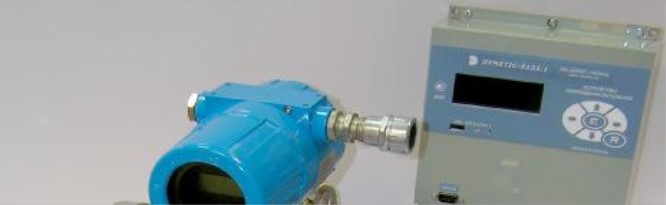

Рисунок 1 – Общий вид счётчика 9423М-Т
Лист № 4
Всего листов 8

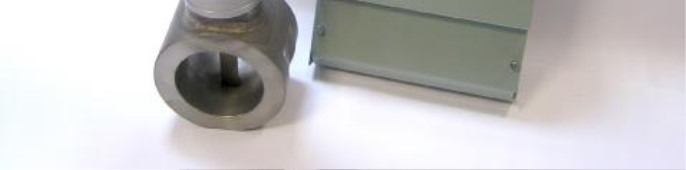

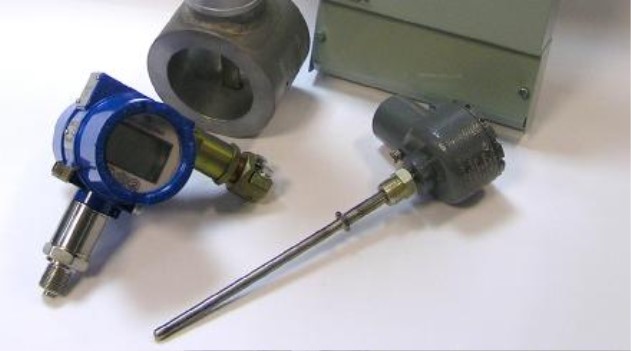

Рисунок 2 – Общий вид счётчика 9423М-К

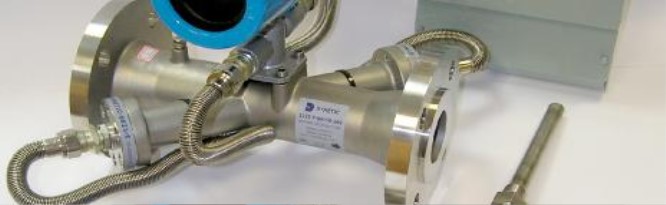

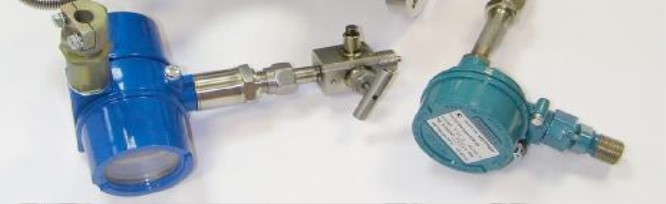

Рисунок 3 – Общий вид счётчика 9423М-В
Лист № 5
Всего листов 8

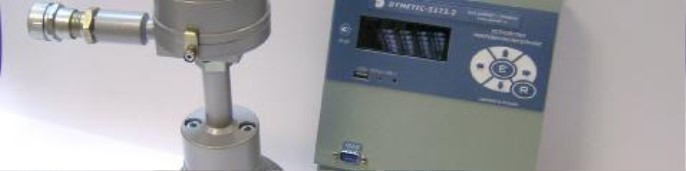

Рисунок 4 – Общий вид счётчика 9423М-М
Программное обеспечение
Счётчик имеет встроенное программное обеспечение (далее – ПО), выполняющее
вычислительные операции в соответствии с назначением счётчика и влияющее на его метро-
логические характеристики. ПО обладает идентификационными признаками и имеет защиту
от несанкционированного доступа к результатам измерений.
ПО неизменяемое и несчитываемое. Доступ к ПО счётчика отсутствует. Предусмот-
рено перепрограммирование счётчика специальными программно-аппарартными средствами
изготовителя, при этом ранее введенная информация автоматически уничтожается.
Идентификационные данные ПО представлены в таблице 2.
ПО 1223
1223.hex
ПО МВУ
Таблица 2 – Идентификационные данные ПО
Наимено- Идентификаци- Номер версии Цифровой идентификаторАлгоритм вычисления
вание ПО онное наимено- (идентификацион- ПО (контрольная сумма цифрового идентифи-
вание ПОный номер) ПОисполняемого кода)катора ПО
V1E67ЕCRC-16
5123.1.hex,
5123.2.hex
V1_13.1E64ACRC-16
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «А» со-
гласно МИ 3286-2010. Метрологически незначимая часть ПО не оказывает влияния на его
метрологически значимую часть.
Метрологические и технические характеристики
Измеряемая среда – горючие газы (нефтяной газ, природный газ, этан, метан, этилен
и др.), кислород и негорючие газы (аммиак, воздух, азот, оксид углерода, диоксид углерода,
аргон и др.) температурой от минус 40 до плюс 85 °С (плюс 150
о
С – для негорючих газов)
при абсолютном рабочем давлении от 0,085 до 4 МПа для горючих, и до 16 МПа – для него-
Лист № 6
Всего листов 8
рючих газов. Измеряемая среда должна находиться в однофазном состоянии и быть одно-
родной по физическим свойствам (ГОСТ Р 8.733-2011 п.5.14.8). Измеряемая среда и её па-
раметры для конкретного счётчика указываются при заказе.
Диапазон измеряемых расходов определяется пределами измерений СИ расхода и обеспечи-
вается вычислителем в пределахот 0,001 до 999999 м
3
/ч.
Диапазон измеряемых давлений определяется пределами измерений датчиков давления и
обеспечивается вычислителем в пределах от 0 до 9999 кПа.
Диапазон измеряемых температур определяется пределами измерений датчиков температуры
и обеспечивается вычислителем в пределах от минус 99 до плюс 999 °С.
Пределы допускаемой относительной погрешности счётчика при измерении
объёма в РУ, %, определяются погрешностями СИ расхода и выбираются
из ряда:1,5; 2,0; 2,5; 3,0; 4,0; 5,0
*
.
Пределы допускаемой приведённой погрешности счётчика при измерении
расхода в РУ± 5,0 %
*
.
Пределы допускаемой относительной погрешности счётчика при измерении объёма, приве-
дённого к СУ, %, определяются погрешностями СИ расхода, давления и температуры и вы-
бираются из ряда: 1,5; 2,0; 2,5; 3,0; 4,0; 5,0
*
.
Пределы допускаемой приведённой погрешности счётчика при измерении расхода, приве-
дённого к СУ, ± 5,0 %
*
.
Пределы допускаемой приведённой погрешности счётчика при измерении
давления± 0,8 %.
Пределы допускаемой приведённой погрешности счётчика при измерении
температуры± 0,8 %.
Пределы допускаемой относительной погрешности счётчика при измерении
времени± 0,01 %.
Часы реального времени имеют автономное питание и не зависят от питающей электриче-
ской сети.
Электрическое питание счётчика – сеть переменного тока частотой (50 ± 2) Гц и на-
пряжением 220 В с предельными отклонениями от минус 15 до + 10 % от номинального зна-
чения.
Потребляемая мощность не более 25 В∙А.
Средний срок службы не менее 12 лет.
Устойчивость к воздействию вибраций, температуры и влажности окружающего
воздуха по ГОСТ Р 52931-2008 – согласно технической документации применяемых СИ рас-
хода, температуры и давления.
Устойчивость к воздействию пыли и воды по ГОСТ 14254-96 – согласно техниче-
ской документации применяемых СИ расхода, температуры и давления.
Датчики расхода, температуры и давления счётчика имеют взрывозащищённое ис-
полнение, вид взрывозащиты – «d» («взрывонепроницаемая оболочка»), маркировку взрыво-
защиты «1ExdIIAT6 X».
Знак утверждения типа
наносится на титульный лист паспорта счётчика типографским способом или штемпелевани-
ем.
*
– ± 10,0 % при погрешности СИ расхода более ± 5,0 %.
Лист № 7
Всего листов 8
Комплектность средства измерений
Комплектность счётчика представлена в таблице 3.
Наменование
Количество
Примечание
Счётчик газа DYMETIC-9423М_________________
1 компл.
1 экз.
Согласно заказу
Таблица 3
Исполнение и состав –
согласно заказу
1 экз.
Паспорт 9423М.00.00.000 ПС
Инструкция 9423М.00.00.000 МП «ГСИ. Счетчики
газа «DYMETIC-9423М». Методика поверки
Поверка
осуществляется по документу 9423М.00.00.000 МП «Инструкция ГСИ. Счётчики газа
«DYMETIC-9423М». Методика поверки», утверждённому ГЦИ СИ ФБУ «Тюменский ЦСМ»
11 марта 2014 г.
В перечень основного поверочного оборудования входят средства поверки согласно
методикам поверки входящих в состав счётчика СИ расхода, давления и температуры.
Сведения о методиках (методах) измерений
1. ГОСТ 30319.0 – ГОСТ 30319.3 –99 «Газ природный. Методы расчёта физических
свойств».
2. ГСССД МР 113-03 «Методика ГСССД Определение плотности, фактора сжимае-
мости, показателя адиабаты и коэффициекнта динамической вязкости влажного нефтяного
газа в диапазоне температур 263…500К при давлениях до 15 МПа».
3. Инструкция. ГСИ. Расход и количество газа. Методика выполнения измерений
при помощи счётчиков газа «DYMETIC-9423М» и СВГ.ТМ.
4. 9423М.00.00.000 ПС1. Счётчик газа «DYMETIC-9423М». Паспорт.
Нормативные и технические документы, устанавливающие требования к счётчикам
газа «DYMETIC-9423М»
1. ГОСТ Р 8.733-2011 «ГСИ. Системы измерений количества и параметров свобод-
ного нефтяного газа. Общие метрологические и технические требования».
2. ГОСТ 2939-63 «Газы. Условия для определения объёма».
3. ГОСТ 30852.0-2002 «Электрооборудование взрывозащищённое.Часть 0. Общие
требования».
4. ГОСТ 30852.1-2002 «Электрооборудование взрывозащищённое. Часть 1. Взрыво-
защита вида «взрывонепроницаемая оболочка».
5. ТУ 4213-024-12540871-2013 «Счётчики газа «DYMETIC-9423М». Технические ус-
ловия», изм.3.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление торговли и товарообменных операций.
Лист № 8
Всего листов 8
Изготовитель
ЗАО «Даймет» 625034, г. Тюмень, ул. Домостроителей 10, строение 2,
телефон/факс (3452) 346-869, 480-514, 480-531; E-mail:
.
Испытательный центр
ГЦИ СИ ФБУ «Тюменский ЦСМ»
625027, г. Тюмень, ул. Минская, д. 88. Тел./Факс 3452-280084 E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Тюменский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30024-11 от 08.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии_________________ Ф.В. Булыгин
М.п.«
»
2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 72767-18 | Счетчики электрической энергии однофазные многотарифные | КВАНТ-1Ф | ОАО "НПП космического приборостроения "Квант", г.Ростов-на-Дону | 16 лет | Перейти |
| 65209-16 | Система измерений количества и параметров природного газа ГРП АО "ТАНЕКО" | Нет данных | ООО НПП "ГКС", г.Казань | 2 года | Перейти |
| 12423-90 | Счетчики аэрозольных частиц | ПК.ГТА-0,3-002 | Приборостроительный завод, г.Выборг | 1 год | Перейти |
| 56546-14 | Счетчики электрической энергии однофазные статические | РиМ 189.1Х: РиМ 189.11, РиМ 189.12, РиМ 189.13 РиМ 189.14, РиМ 189.15, РиМ 189.16, РиМ 189.17, РиМ 189.18 | АО "Радио и Микроэлектроника" (РиМ), г.Новосибирск | 16 лет | Перейти |
| 18380-99 | Счетчики холодной воды камерные | R-T | Фирма "Spanner-Pollux GmbH", Германия | 6 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
