Преобразователи давления измерительные PB, ГРСИ 57995-14

Смотреть ГРСИ
57994-14

Номер госреестра:

57995-14

Наименование СИ:

Преобразователи давления измерительные

Обозначение типа:

Производитель:

Фирма "EIWA CORPORATION / A&D Company Limited", Япония

Межповерочный интервал:

2 года

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 4 шт. с зав.№ 343255 (PB-5N), 343256 (PB-80N), 343257 (PB-80N), 343258 (PB-80N)

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Лист № 1

Всего листов 3

Приложение к свидетельству № 56255

об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные PB

Назначение средства измерений

Преобразователи давления измерительные PB предназначены для измерений давления

и непрерывного преобразования значения измеряемого давления в унифицированный аналого-

вый выходной сигнал постоянного тока.

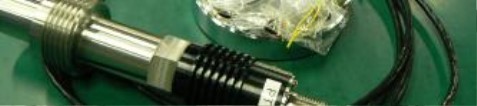

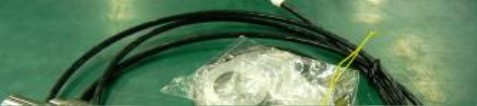

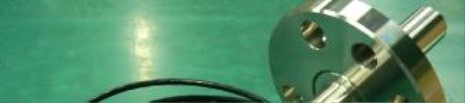

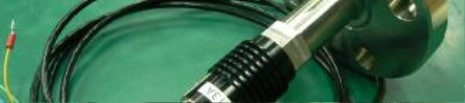

Рис. 1 Общий вид преобразователей давления

измерительных PB-80N

Описание средства измерений

В преобразователях давления измерительных PB реализован тензорезистивный принцип

измерений, который основан на действии моста Уитстона: четыре тензорезистора нанесены на

измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений

тензорезисторов и, как следствие, к разбалансу моста. Разбаланс мостовой схемы преобразуется

электронной схемой в унифицированный аналоговый или цифровой выходной сигнал.

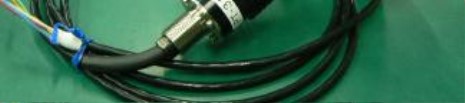

Рис. 2 Общий вид преобразователей давления

измерительных PB-5N

от 4 до 20

от минус 10 до 70

лее, мм

Метрологические и технические характеристики

Таблица 1

Модель:PB-5NPB-80N

Диапазоны измерений, МПа: от 0 до 0,45 от 0 до 6

Пределы допускаемой ос-

новной погрешности, % от

диапазона измерений

Информативный параметр

выходного сигнала, мА

Напряжение питания, В24

Диапазон температур окру-

жающего воздуха, °С

Дополнительная погреш-

ность от воздействия изме-

нения температуры измеряе-

0,2

мой среды, %/10°С от диапа-

зона измерений

Масса, не более, кг3,54,5

Габаритные размеры, не бо-

72×54×35

Лист № 2

Всего листов 3

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на

прибор наносится наклейка с изображением знака утверждения типа.

Комплектность средства измерений

Таблица 2

Преобразователь давления измерительный PB1 шт

Паспорт1 экз.

Поверка

Осуществляется по методике МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления из-

мерительные. Методика поверки».

При поверке используют калибратор избыточного давления с ВПИ 6 МПа и пределами приве-

денной основной погрешности, не более ± 0,5 %.

Сведения о методиках (методах) измерений

«Преобразователь давления измерительный PB». Паспорт

Нормативные и технические документы, устанавливающие требования к преобразовате-

лям давления измерительным PB

1. Техническая документация«EIWA CORPORATION/A&D Company Limited»,

Япония.

2. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электриче-

скими аналоговыми выходными сигналами ГСП. Общие технические условия».

3. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных

преобразователей».

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Осуществление производственного контроля за соблюдением установленных законода-

тельством Российской Федерации требований промышленной безопасности к эксплуатации

опасного производственного объекта.

Изготовитель

EIWA CORPORATION/A&D Company Limited, Япония

Адрес: 1-243 ASAHI KITAMOTO-CITY SAITAMA 364-8585

Заявитель

ВЗАО «Химмашэкспорт»

Адрес: 107996, г.Москва, Протопоповский пер., д. 25 Б

Лист № 3

Всего листов 3

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в

целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель Руководителя

Федерального агентства по

техническому регулированию и

метрологии

Ф.В. Булыгин

М.п.«____» _________2014 г.
