Мониторы радиационные пешеходные КСАР1У.031 \"ДОЗОР, ГРСИ 57960-14
Номер госреестра:
57960-14
Наименование СИ:
Мониторы радиационные пешеходные
Обозначение типа:
КСАР1У.031 \"ДОЗОР
Производитель:
ОАО "НТЦ "Ядерно-физические исследования", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.07.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56216
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мониторы радиационные пешеходные КСАР1У.031 «ДОЗОР»
Назначение средства измерений
Мониторы радиационные пешеходные КСАР1У.031 «ДОЗОР» (далее по тексту - МП)
предназначены для измерений скорости счета импульсов при регистрации ионизирующих из-
лучений и обнаружения источников гамма- или гамма-нейтронного излучения – ядерных мате-
риалов (ЯМ) и радиоактивных веществ (РВ) при перемещении объекта измерения (пешеход)
через контролируемое пространство и выработки сигнала оповещения при обнаружении ЯМ и
РВ.
Описание средства измерений
Принцип действия МП основан на регистрации гамма- или нейтронного излучения,
взаимодействующего с детектором, измерении скоростей счета и сравнении их со скоростями
счета внешнего радиационного фона и установленными порогами обнаружения. При превыше-
нии установленных пороговых значений выдаются звуковые и световые сигналы.
Монитор радиационный пешеходный (МП) представляет собой систему детекторов
гамма- и нейтронного излучения, смонтированных в одной или двух измерительных колоннах
(в зависимости от исполнения), и обрабатывающей электроники. Каждая колонна содержит два
блока детектирования гамма-излучения на основе пластикового сцинтиллятора и один блок де-
тектирования нейтронов на основе He-3 пропорционального счетчика.
Для регистрации факта наличия объекта измерения в контролируемом пространстве,
МП оснащается системой контроля присутствия (СКП). Тип датчиков, входящих в состав СКП,
их количество, а также место крепления определяется предприятием-изготовителем в зависи-
мости от конкретных условий установки и эксплуатации МП. Для отражения информации о
режимах работы монитора и выработки сигнала тревоги используются световые и звуковые ин-
дикаторы, расположенные как непосредственно на колонне МП, так и на выносном блоке ин-
дикации. Результаты измерений скоростей счета отображаются на дисплее внешней ЭВМ при
ее подключении.
Исполнения монитора КСАР1У.031, КСАР1У.031-02 предназначены для обнаружения
источников гамма- и нейтронного излучения, КСАР1У.031-01, КСАР1У.031-03 – только гамма-
излучения. Исполнения МП КСАР1У.031, КСАР1У.031-01 имеют в составе две измерительные
колонны, исполнения КСАР1У.031-02, КСАР1У.031-03 – одну измерительную колонну.
Колонны крепятся непосредственно на полу с помощью анкерных болтов или дюбелей
с шурупом. Соединительные кабели между колоннами проводятся через кабельный канал, про-
ложенный в полу либо через перемычку, соединяющую колонну сверху (поставляется опцио-
нально, длина перемычки определяется конкретными условиями размещения МП на объекте,
но не превышает 2 м).
Колонны МП защищены от несанкционированного вскрытия специальными датчика-
ми. При вскрытии колонны соответствующее сообщение передается на рабочее место операто-
ра и, если данная опция установлена при настройке, раздается непрерывный звуковой сигнал.
МП может использоваться как независимо, так и в составе комплекса средств радиаци-
онного контроля, осуществляющего сетевое объединение радиационных мониторов КСАР1У,
формирование видеоинформации о факте обнаружения, передачу, обработку и хранение ре-
зультатов измерений.
Для подключения внешней ЭВМ и возможности включения в единую информацион-
ную сеть используются стандартные протоколы обмена данными (TCP/IP, CAN). Сведения о
типе протокола обмена определяется предприятием-изготовителем в зависимости от конкрет-
Лист № 2
Всего листов 6
ных условий эксплуатации МП, о чем делается соответствующая запись в формуляре. В форму-
ляре также указывается информационный адрес монитора.

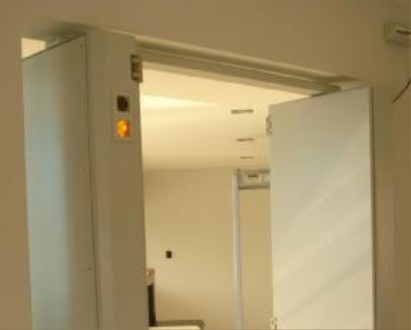

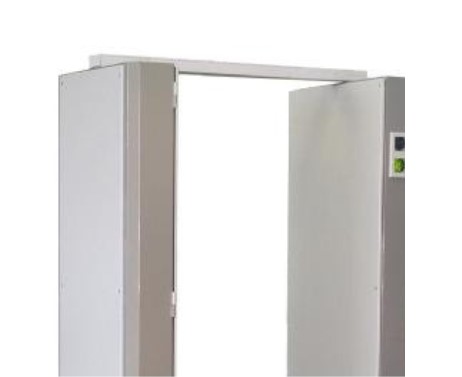

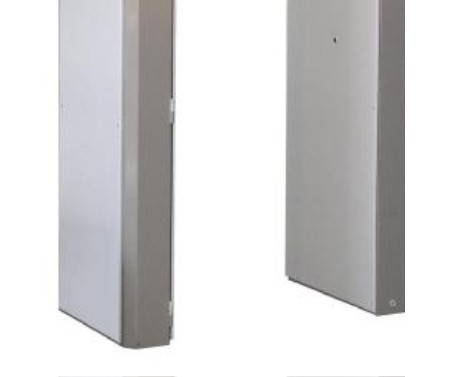

Рис. 1. Фотография общего вида монитора радиационного пешеходного КСАР1У.031
«ДОЗОР»
Программное обеспечение
Прикладное программное обеспечение (ПО) «YaRPMManager» устанавливается на
ПЭВМ. ПО исполняется под управлением операционной системы Windows. ПО является авто-
номным и предназначено для настройки радиационных портальных мониторов семейства
КСАР1У, проверки работоспособности МП, получения и обработки данных с измерительных
каналов, выработки сигналов тревоги.
Идентификационные данные ПО «YaRPMManager»:
Таблица 1
Наименование
программного
обеспечения (ПО)
Идентификацион-
ное наименование
ПО
Номерверсии
(идентификаци-
онный номер) ПО
Цифровой иден-
тификатор ПО
Алгоритм вычисле-
нияцифрового
идентификатора ПО
Прикладное про-
граммное обеспе-
чение
«YaRPMMan-
ager.exe»
1.X.Y.Z
1)
19afc8ed685bc4d
17e859f7a8e198f
be
2)
MD5
Лист № 3
Всего листов 6
Примечания: 1) Номер версии программного обеспечения 1.Х.Y.Z, где X – от 1 до 9,
Y- от 0 до 9, Z-любое.
2) Контрольная сумма относится к текущей версии (1.1.0.1092) ПО.
Уровень защиты программного обеспечения МП от непреднамеренных и преднамерен-
ных изменений соответствует классу C в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Основные метрологические и технические характеристики мониторов радиационных
пешеходных КСАР1У.031 «ДОЗОР» приведены в таблице 2.
Таблица 2
Значение
Наименование характеристикиКСАР1У.031КСАР1У.031-02
КСАР1У.031-01 КСАР1У.031-03
Порог обнаружения ядерных материалов (ЯМ)*, г, не более:
стандартный образец из урана (гамма-канал),310
стандартный образец из плутония (нейтронный канал) 70 120
Порог обнаружения радиоактивных веществ (РВ)*:
Ba-133, кБк, не более2232
Cs-137, кБк, не более2740
Co-60, кБк, не более1420
Cf-252 или Cm-244, (нейтр/с) (нейтронный канал), не более 4,2·10
3
7,2·10
3
Частота ложных срабатываний за 8 часов работы или на
10000 проходов, не более1
Чувствительность колонны к гамма-излучению радионук-
лидов **, с
-1
/кБк, не менее:
Ba-1334,5
Cs-1372,5
Co-604,3
Чувствительность колонны к нейтронному излучению от
источников Cf-252 или Cm-244 **, с
-1
/(1,0·10
4
нейтр/с), не6,5
менее
Пределы допускаемой основной относительной погрешно-
сти скорости счета:
по гамма-каналу, %±30
по нейтронному каналу, %±40
Время установления рабочего режима, мин, не более 30
Время непрерывной работы за вычетом времени установ-
ления рабочего режима, ч, не менее24
220
+10%
-
15%
50 ± 5%
100
2300×650×200
220
Питание от сети переменного тока:
Напряжение, В
Частота, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры колонны, Д×Ш×В, мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от -10 до +40
до 70 % при t=30 ºС
от 84,0 до 106,7
10000
10
Лист № 4
Всего листов 6
* - Значения порогов обнаружения ЯМ и РВ приведены для скорости движения пешехода
через зону контроля МП от 1,0 до 1,2 м/с при ширине прохода 0,8 м.
**- Чувствительность приведена для одной колонны для источников, расположенных на
расстоянии 1,5 м от рабочей поверхности колонны на высоте 1 м от основания колонны.
Знак утверждения типа
Знак утверждения типа наносится на колонну МП методом шелкографии и на титуль-
ный лист Руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
В комплект поставки МП входят составные части и эксплуатационная документация,
указанные в таблице 3.
Таблица 3
Замедлитель нейтронов
Количество
Наименование
Обозначение
КСАР1У.
031
КСАР1У.
031-01
КСАР1У.
031-02
КСАР1У.
031-03
1 1 1 1
1 1 - -
РНПИ 540100.000
РНПИ 540300.000
РНПИ 528600.000
2211
РНПИ 528600.000-01
2211
4422
Измерительная колонна 1 с ДНД
Измерительная колонна 2 с ДНД Блок
детектированиягамма-
излучениярадиометрический
АСРКБ1У.14 (АСРКБ1У.14-02А)
Блок детектирования гамма-
излучения радиометрический
АСРКБ1У.14-01 (АСРКБ1У.14-03А)
Защита свинцовая
Блок детектирования нейтронов
радиометрический АСРКБ1У.08
(АСРКБ1У.08-02)
РНПИ 528610.000
РНПИ 524300.000
2-1-
2-1-
РНПИ 524315.000,
РНПИ 540100.200
РНПИ 540100.120
1111
Блок управления системы детектиро-
вания
Система контроля присутствия
1111
РНПИ 540100.180,
РНПИ 540100.380
РНПИ 540100.320
РНПИ 540100.560
РНПИ 540100.570
РНПИ 540200.200
РНПИ 540100.500
РНПИ 540100.000 РЭ
11--
1111
1111
1111
1111
11--
1111
Распределительная коробка
Блок световой и звуковой индикации
Блок световой индикации
Выносной блок индикации
Комплект кабелей
Перемычка
Руководство по эксплуатации
Диск с ПО
Лист № 5
Всего листов 6
Продолжение таблицы 3
Количество
Наименование
Обозначение
КСАР1У.
031
КСАР1У.
031-01
КСАР1У.
031-02
КСАР1У.
031-03
Руководство пользователя ПО
Руководство по монтажу
Методика поверки
Формуляр
РНПИ 540200.000 РП1111
РНПИ 540100.000 РМ1111
РНПИ 540100.000 МП1111
РНПИ 540100.000 ФО1111
Примечание:
Опционально МП может комплектоваться системой видеонаблюдения
Поверка
осуществляется по документу РНПИ 540100.000 МП «Мониторы радиационные пеше-
ходные КСАР1У.031 «ДОЗОР». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ
им. Д.И. Менделеева» 26 мая 2014 г.
При поверке применяются:
1. Эталонные не ниже 2-го разряда по ГОСТ 8.033-96 источники гамма-излучения типа
ОСГИ на основе радионуклидов бария-133, цезия-137 и кобальта-60 активностью от 10
кБк до 500 кБк, погрешность (Р=0,95) не более ±5%;
2. Эталонные не ниже 2-го разряда по ГОСТ 8.033-96 источники нейтронного излучения на
основе
252
Cf или
244
Cm с выходом нейтронов от 1∙10
3
до 1∙10
5
нейтр/с в 4π стерадиан, по-
грешность (Р=0,95) не более ± 5%.
Сведения о методиках (методах) измерений
РНПИ 540100.000 РЭ «Мониторы радиационные пешеходные КСАР1У.031 «ДОЗОР».
Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к мониторам ра-
диационным пешеходным КСАР1У.031 «ДОЗОР»
1. ГОСТ 4.59-79. Средства измерений ионизирующих излучений. Номенклатура показателей.
2. ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.
3. ГОСТ Р 51635-2000 Мониторы радиационные ядерных материалов. Общие технические
условия.
4. ГОСТ 8.033-96 « Государственная поверочная схема для средств измерения активности ра-
дионуклидов, потока и плотности потока альфа-,бета- частиц и фотонов радионуклидных ис-
точников»
5. Технические условия ТУ 4362-100-23151859-10.
Рекомендации по области применения в сфере государственного регулирования обеспече-
ния единства измерений
-
при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
-
при выполнении работ по осуществлению производственного контроля за соблюдением ус-
тановленных законодательством Российской Федерации требований промышленной безо-
пасности к эксплуатации опасного производственного объекта;
-
осуществление деятельности в области использования атомной энергии
Лист № 6
Всего листов 6
Изготовитель
Открытое акционерное общество «Научно-технический центр «Ядерно-
физические исследования»
Адрес: 194021, г. Санкт-Петербург, 2
ой
Муринский пр., д. 28
тел.: (812) 297-82-44, факс (812) 297-39-24,
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: Россия, 190005, г.Санкт- Петербург, Московский пр., д. 19.
Тел.: (812) 251-76-01; факс:(812) 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № 30001-10 от
20.12.2010г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологии
Ф.В. Булыгин
М.п.
«____»____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 69705-17 | Мониторы артериального давления амбулаторные | Tonoport V | Компания "PAR Medizintechnik GmbH & Co. KG", Германия | 1 год | Перейти |
| 63863-16 | Мониторы пациента | BM1, BM3 | Фирма "Bionet Co., Ltd.", Корея | 1 год | Перейти |
| 52689-13 | Мониторы пациента | iMEC8, iMEC10, iMEC12 | Фирма "Shenzhen Mindray Bio-Medical Electronics Co., Ltd.", Китай | 1 год | Перейти |
| 45067-10 | Мониторы прикроватные | BSM-5100 | Фирма "Nihon Kohden Corporation", Япония | 1 год | Перейти |
| 5575-76 | Магнитометры пешеходные квантовые | М-33, М-33/I | Опытный завод "Геологоразведка" НПО "Геофизика", г.С.-Петербург | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
