Номер госреестра:
57944-14
Наименование СИ:
Анализатор импульсов цифровой
Обозначение типа:
DiAS 733
Производитель:
Фирма "Haefely Test AG", Швейцария
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ канала 1: 174988, канала 2: 174989
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56199
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализатор импульсов цифровой DiAS 733
Назначение средства измерений
Анализатор импульсов цифровой DiAS 733 (trial – анализатор) предназначен для
измерения амплитудных и временных параметров импульсных электрических сигналов.
Описание средства измерений
Принцип действия анализаторов основан на аналого-цифровом преобразовании
входного сигнала, обработке его с помощью микропроцессора и записи в память. В результате
обработки сигнала выделяется его часть, отображаемая на экране компьютера.
Амплитудные и временные параметры регистрируемых сигналов могут быть измерены
автоматически или вручную с помощью курсоров. Предусмотрены режимы запоминания кривых
с возможностью дальнейшего воспроизведения, обработки, сравнения и т.д. Управление
процессом измерения осуществляется при помощи компьютера.
Для проверки правильности функционирования анализаторы имеют встроенную
процедуру самопроверки.
Основные узлы анализатора: входные делители, переключаемые фильтры нижних
частот с различной частотой среза, усилители, АЦП, микроконтроллер, блок питания, внешний
персональный компьютер.
Конструктивно анализаторы выполнены в прямоугольных металлических корпусах с
вентиляционными отверстиями. На задней панели размещены различные разъемы (питания,
внешнего запуска, интерфейса USB, внешней локальной сети и т. д.), клемма заземления, а
также разъемы для подключения каналов измерения (от двух до четырех), которые выполнены в
виде съемных модулей.
Несанкционированный доступ к внутренним частям анализатора предотвращается
пломбированием верхнего винта крепления задней стенки корпуса.
Питание анализатора производится от сети переменного тока.

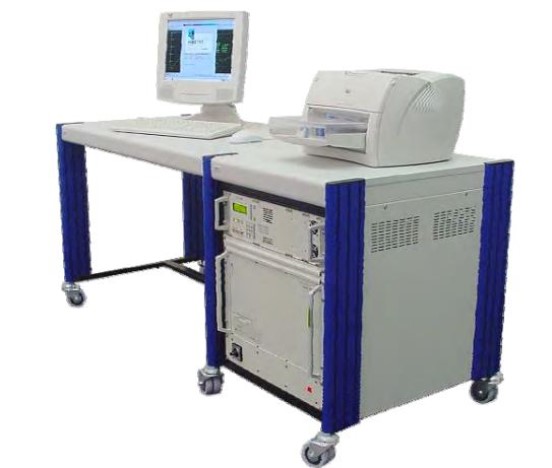

Рис. 1 Анализатор импульсов цифровой DiAS
Лист № 2
Всего листов 4
2
Программное обеспечение
Анализатор имеет встроенное и внешнее программное обеспечение (ПО). Их
характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) – внутренняя программа микроконтроллера для
обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является
метрологически значимым. Метрологические характеристики приборов нормированы с учетом
влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее
устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО позволяет управлять приборами, выполнять загрузку данных на ПК,
просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Таблица 1 – Характеристики программного обеспечения (ПО)
ТипНаиме-Идентифика-НомерЦифровойАлгоритм
прибора нование ПО ционноеверсии идентификатор ПО вычисления
наименование ПО(идентифика(длина кода(programцифрового
-ционный length) идентифика
номер) ПО-тора ПО
DiASВстроенноеОтсутствует– – –
ВнешнееSoftware to Digital5.11––
Impulse Analyzing
System DiAS 733
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «Низкий».
Метрологические и технические характеристики
± 1
± 2
1570×700×775
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 – Метрологические характеристики
ХарактеристикаЗначение
Входной импеданс, МОм/пФ 2/20
Напряжение переменного тока, В от 100 до 1950
Коэффициент деления делителя 1:200
Длительность временных интервалов, мкс 220; 450; от 900 до 280000
Пределы допускаемой основной относительной
погрешности измерения амплитуды, %
Пределы допускаемой основной относительной
погрешности измерения временных интервалов, %
Напряжение питания от сети переменного тока110 / 115 / 230 В; 50/60 Гц
Габаритные размеры, мм, (длина×ширина×высота),
включая подставку и стол
Масса, не более, кг150
Рабочие условия применения:
- температура окружающего воздуха,
°
Сот плюс 10 до плюс 40
- относительная влажность воздуха, % от 30 до 80
Знак утверждения типа
со слоем защитного
на титульный лист
Знак утверждения типа наносится методом трафаретной печати
покрытия на лицевую панель приборов и типографским способом
руководства по эксплуатации.
Лист № 3
Всего листов 4
3
Комплектность средства измерений
Количество
1 шт.
Наименование
Анализатор импульсов цифровой DiAS Канал 1 зав. № 174988
Канал 2 зав. № 174989
Руководство по эксплуатации
Методика поверки
1 экз.
1 экз.
Поверка
осуществляется по документу МП 57944-14 «Анализатор импульсов цифровой DiAS 733.
Методика поверки», утвержденному ФГУП «ВНИИМС» в марте 2014 г.
Средства поверки: калибратор универсальный Fluke 9100 (± (0,35 % +200 мВ)).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализатору
импульсному цифровому DiAS 733
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на
напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности
изоляции».
3. Техническая документация фирмы – изготовителя
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
Фирма «Haefely Test AG», Швейцария.
Адрес: Lehenmattstrasse 353, СН-4052 Basel, Switzerland.
Тел.: + 41 61 373 4111Факс: + 41 61 373 4912
Web-сайт:
Заявитель
Открытое акционерное общество «Всероссийский научно-исследовательский, проектно-
конструкторскийитехнологическийинституткабельнойпромышленности»(ОАО
«ВНИИКП»), г. Москва.
Адрес: 111024, г. Москва, шоссе Энтузиастов, дом 5.
Тел.: (495) 918-18-14; (499) 670-97-71
Сайт:
.
Лист № 4
Всего листов 4
4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2014 г.
