Номер госреестра:
57902-14
Наименование СИ:
Модули измерительные
Обозначение типа:
SFOCOM
Производитель:
Фирма "R2 Intelligent Technologies", Канада
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 15 шт. с зав.№ SFO090401071 … SFO090401085
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56155
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули измерительные SFOCOM
Назначение средства измерений
Модули измерительные SFOCOM(далее – модули) предназначены для измерений
унифицированных токовых сигналов (Комплекс по производству ПВХ ООО "РусВинил",
Нижегородская область, Кстовский район, г. Кстово, Промзона).
Метрологические и технические характеристики
Диапазон измерений входных сигналов силы постоянного тока, мАот 4 до 20
Пределы допускаемой абсолютной погрешности преобразования, мкА ±10
Выходной сигнал По внутреннему
протоколу через RS-
485
Количество входных каналов1
Габаритные размеры (ширина × высота × глубина), мм, не более 100×110×20
Масса, кг, не более 0,2
Рабочие условия эксплуатации:
Температура окружающего воздуха, °С …………………………………. от минус 20 до плюс 40
Относительная влажность воздуха, % ………………………………от 5 до 95(без конденсации)
Напряжение питания, В……...……………………………………………………………..24 (пост.)
Описание средства измерений
Принципдействиямодулейоснованнааналого-цифровомпреобразовании
электрических сигналов в цифровой код и дальнейшей передачи к объекту управления.
Конструктивно модули представляют собой функционально законченное устройство в
виде печатной платы, помещенной в пластиковый корпус. На лицевой стороне корпуса
расположены органы управления, разъемы для внешних подключений и индикаторы.
Модули размещают в приборный шкаф EMOS VMS.

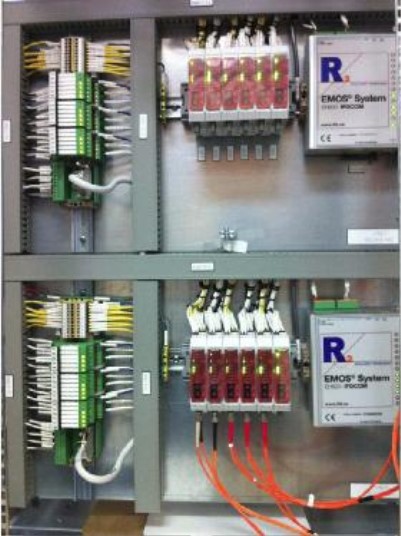

Внешний вид модулей измерительных SFOCOM представлен на рисунке 1.
Модули измерительные
SFOCOM
Рисунок 1 – Внешний вид модулей измерительных SFOCOM.
Лист № 2
Всего листов 3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом или в
виде наклейки.
Комплектность средства измерений
Модули измерительные SFOCOM15 шт.
Паспорт 15 экз.
Методика поверки 1 экз.
Поверка
осуществляется в соответствии с документом МП 57902-14 «Модули измерительные
SFOCOM. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2014 г.
Основные средства поверки:
Мультиметр 3458А (ГР № 25900-03):
- диапазон измерений силы постоянного тока от 0 до 100 мА, пределы допускаемой
абсолютной погрешности в диапазонах измерений ±(25·10
-6
D + 4·10
-6
E), где D – показание
прибора, Е – верхнее граничное значение диапазона измерения.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе Паспорта.
Нормативные и технические документы, устанавливающие требования к модулям
измерительным SFOCOM
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта (Комплекс по производству ПВХ ООО
"РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона).
Изготовитель
R2 Intelligent Technologies, Канада
380 Saint-Antoine West
Suite 7500
Montreal, Quebec, Canada
H2Y 3X7
Тел./Телефакс: +1 514 987 1303/+1 514 987 1305
Эл. адрес:
Сайт:
Заявитель
ЗАО «ТЕКНИП РУС», г. Санкт-Петербург
Адрес: 196084 г. Санкт-Петербург, Лиговский проспект, д. 266 лит. O
Тел/факс: (7) (812) 495 48 70/(7) (812) 495 48 71
Сайт:
Лист № 3
Всего листов 3
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию и метрологии
Ф.В. Булыгин
М.п.
«_____» ____________ 2014 г.
