Трансформаторы напряжения ЗНОЛ-СВЭЛ-35 III, ГРСИ 57878-14
Номер госреестра:
57878-14
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
ЗНОЛ-СВЭЛ-35 III
Производитель:
ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.07.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56128
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения ЗНОЛ-СВЭЛ-35 III
Назначение средства измерений
ТрансформаторынапряженияЗНОЛ-СВЭЛ-35III(далее–трансформаторы)
предназначены для передачи сигнала измерительной информации средствам измерений,
устройствам защиты, автоматики, сигнализации и управления в электрических установках
переменного тока промышленной частоты класса напряжения 35 кВ.
Описание средства измерений
Принципдействиятрансформаторовнапряженияоснованнапреобразовании
посредством электромагнитной индукции переменного тока одного напряжения в переменный
ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей
электрических величин.
Трансформаторызаземляемые,однофазные,электромагнитные,трех-или
четырехобмоточные (исполнение ЗНОЛ-СВЭЛ-35 III-4), с литой изоляцией.
Магнитопровод стержневого типа, обмотки расположены концентрически.
Основная (либо две основных (используются одновременно) – для исполнений ЗНОЛ-
СВЭЛ-35 III-4) вторичная обмотка предназначена для измерения и учета электроэнергии,
дополнительная вторичная обмотка – для защиты, питания цепей автоматики, управления,
сигнализации, а также для контроля изоляции сети.
Обмотки и магнитопровод залиты изоляционным эпоксидным компаундом, создающим
монолитный блок, который обеспечивает основную изоляцию и защиту обмоток от
проникновения влаги, а также формирует корпус трансформатора.
В центре верхней части трансформаторов расположен высоковольтный вывод «А»
первичной обмотки.
Выводы вторичных обмоток и заземляемый вывод «Х» первичной обмотки
расположены на клеммной площадке в передней торцевой части трансформатора внизу, а вывод
заземления – с задней торцевой части.
Выводы вторичных обмоток закрываются защитной крышкой. Выводы вторичных
обмоток, предназначенных для измерения и учета электроэнергии, дополнительно закрываются
пломбируемой крышкой.

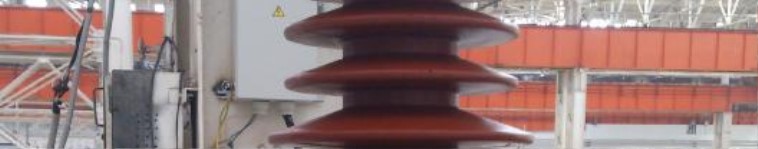

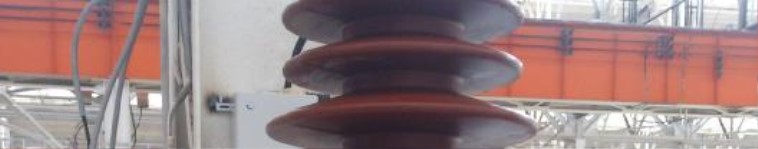

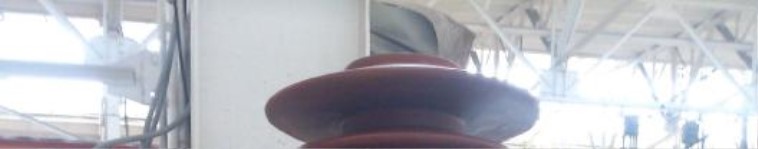

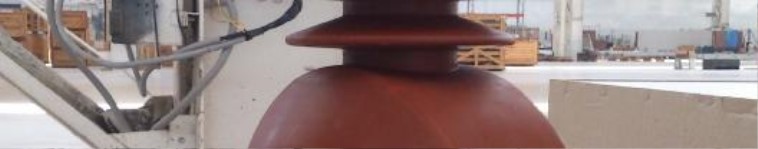

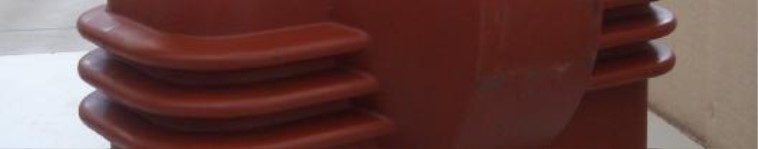

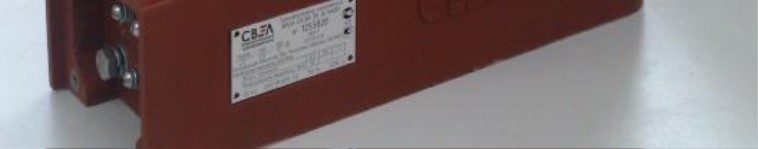

На трансформаторах имеется табличка технических данных.
Трансформаторы имеют опорную плиту, в которой имеется четыре отверстия для
крепления на месте установки.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т»
категории размещения 1 по ГОСТ 15150-69.
Длина пути утечки внешней изоляции соответствует степени загрязнения III по
ГОСТ 9920-89.
Рабочее положение трансформаторов в пространстве – вертикальное.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Лист № 2
Всего листов 5
Лист № 3
Всего листов 5
200
Значение
35
40,5
35000/√3
100/√3; 110/√3
100/3; 110/3
10, 15, 20, 25, 30
30, 50, 60, 75
50, 100, 120
Метрологические и технические характеристики
Таблица 1 – Метрологические и технические характеристики
Наименование параметра
Класс напряжения, кВ
Наибольшее рабочее напряжение, кВ
Номинальное напряжение первичной обмотки, В
Номинальное напряжение основной вторичной обмотки, В
Номинальное напряжение дополнительной вторичной обмотки, В
Номинальная мощность основной вторичной обмотки, В∙А*:
в классе точности 0,2
в классе точности 0,5
в классе точности 1
Номинальная мощность дополнительной вторичной обмотки в классе
точности 3, В∙А
Предельная мощность вне класса точности, В∙А
Схема и группа соединения обмоток
Номинальная частота, Гц
Габаритные размеры, не более, мм
Масса, не более, кг
Средняя наработка до отказа, не менее, ч
Средний срок службы трансформатора, не менее, лет
600
1/1/1-0-0
50 или 60**
660×260×420
65
40∙10
5
30
Примечания:
* Трансформаторы изготавливаются с номинальной мощностью, соответствующей
одному классу точности, в соответствии с заказом.
** Для поставок на экспорт.
30
200
Таблица 2 – Метрологические и технические характеристики исполнения ЗНОЛ-СВЭЛ-35 III-4
Значение
35
40,5
35000/√3
100/√3; 110/√3
100/√3; 110/√3
100/3; 110/3
10
10, 20, 30
Наименование параметра
Класс напряжения, кВ
Наибольшее рабочее напряжение, кВ
Номинальное напряжение первичной обмотки, В
Номинальное напряжение первой основной вторичной обмотки, В
Номинальное напряжение второй основной вторичной обмотки, В
Номинальное напряжение дополнительной вторичной обмотки, В
Номинальная мощность первой основной вторичной обмотки, В∙А*
в классе точности 0,2
в классе точности 0,5
Номинальная мощность второй основной вторичной обмотки в классе
точности 0,5, В∙А
Номинальная мощность дополнительной вторичной обмотки в классе
точности 3, В∙А
Предельная мощность вне класса точности, В∙А
Схема и группа соединения обмоток
Номинальная частота, Гц
Габаритные размеры, не более, мм
Масса, не более, кг
Средняя наработка до отказа, не менее, ч
Средний срок службы трансформатора, не trial, лет
400
1/1/1/1-0-0-0
50 или 60**
660×260×420
65
40∙10
5
30
Лист № 4
Всего листов 5
Примечания:
* Трансформаторы изготавливаются с номинальной мощностью, соответствующей
одному классу точности, в соответствии с заказом.
** Для поставок на экспорт.
Знак утверждения типа
Знак утверждения типа наносят на табличку технических данных трансформатора анодно-
окисным металлофотографическим методом и на титульный лист руководства по эксплуатации
и паспорта типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность
НаименованиеКоличество
Трансформатор 1 шт.
Плита 1 шт.
Крышка защитная 1 шт.
Винт М6х10 4 или 6 шт.*
Винт М6х16 4 шт.
Шайба 6 8 или 10 шт.*
Шайба 6.65Г 8 или 10 шт.*
Винт М8х16 2 шт.
Шайба 8 2 шт.
Шайба 8.65Г 2 шт.
Винт М10х20 4 шт.
Гайка М10 1 шт.
Шайба 10 1 шт.
Шайба 10.65Г 1 шт.
Детали для пломбирования обмотки для измерений
- крышка;1 или 2 шт.*
- винт 2М41 или 2 шт.*
Паспорт 1 экз.
Руководство по эксплуатации 1 экз.
Примечания:
* Для исполнения ЗНОЛ-СВЭЛ-35 III-4.
При поставке партии трансформаторов в один адрес по согласованию с заказчиком
количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не
менее трех экземпляров на партию трансформаторов в пятьдесят штук.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-35 (кл. т.
0,05), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Лист № 5
Всего листов 5
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам напряжения ЗНОЛ-СВЭЛ-35 III
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
3. 0ЭТ.591.015 ТУТрансформаторы напряжения ЗНОЛ-СВЭЛ-35 III. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «осуществление торговли и товарообменных операций…»;
- «выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
ООО «СВЭЛ – Измерительные трансформаторы», г. Екатеринбург.
Адрес: 620012, Россия, г. Екатеринбург, пл. Первой пятилетки, цех 63, п/о 12, а/я 242.
Тел: +7(343) 253-50-21; факс: +7(343) 253-50-12.
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2014 г.
