ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователь сопротивления платиновый модели LT-Y
Назначение средства измерений
Термопреобразователь сопротивления платиновый модели LT-Y (далее по тексту –
термопреобразователь или ТС) предназначен для измерения температуры нагретого газа в
токоприемнике на ОАО «Мосэнерго» филиал ТЭЦ-16.
Описание средства измерений
ПринципдействияТСоснованназависимостисопротивленияпроволочного
термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователь конструктивно выполнен в виде измерительной вставки с двумя
ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка
состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из
нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования
(НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительными
элементами: 4-х проводная.

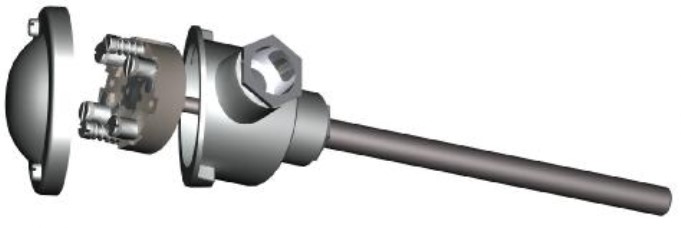

Внешний вид термопреобразователя представлен на рисунке 1.
Рис. 1. Внешний вид термопреобразователя платинового модели LT-Y.
Метрологические и технические характеристики
от минус 20 до плюс 150
0,00385
Pt100
100
B
±
(0,3+0,005|t|)
100
9
40
Наименование характеристики
Диапазон измеряемых температур, ºС
Температурный коэффициент ТС α, ºС
-1
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009
Номинальное значение сопротивления термопреобразователя при
0º С (R
o
), Ом
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009
Пределы допускаемого отклонения сопротивления ТС от НСХ в
температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C
Электрическое сопротивление изоляции при температуре плюс
(25±10) ºС и относительной влажности воздуха от 30 до 80%,
МОм (при 100 В), не менее
Диаметр монтажной части ТС, мм
Длина монтажной части ТС, мм
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
от минус 20 до плюс 120
80
Лист № 2
Всего листов 3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу)
методом штемпелевания.
Комплектность средства измерений
Термопреобразователь сопротивления платиновый модели LT-Y1 шт.
Паспорт1 экз.
Поверка
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи
из платины, меди и никеля».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной
погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в
диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с
диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью
поддержания заданной температуры ±(0,004…0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами
допускаемой основной абсолютной погрешности измерения сопротивления ±(10
-5
·R+5·10
-4
), где
R – измеряемое сопротивление, Ом;
- мегомметр М4100/3, рабочее напряжение до 500В.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления
платиновый модели LT-Y.
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователю сопротивления платиновому модели LT-Y
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал
ТЭЦ-16 (г. Москва).
Изготовитель
фирма «EPHY-MESS GmbH», Германия
Berta-Cramer-Ring 1 Germany
D-65205 Wiesbaden
Tel.: 06122 / 9228-0
Fax: 06122 / 9228-99
Лист № 3
Всего листов 3
Заявитель
ООО «МРЭС», Москва
Адрес: 121059, г. Москва, ул. Брянская, д. 5
Тел.: (499) 550-08-99.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
Агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2014 г.
