Камеры тепловизионные FLIR мод. Е4, Е5, Е6, Е8, ГРСИ 57833-14
Номер госреестра:
57833-14
Наименование СИ:
Камеры тепловизионные
Обозначение типа:
FLIR мод. Е4, Е5, Е6, Е8
Производитель:
Фирма "FLIR Systems Estonia OU", Эстония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.07.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56077
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Камеры тепловизионные FLIR модели Е4, Е5, Е6, Е8
Назначение средства измерений
Камеры тепловизионные FLIR модели Е4, Е5, Е6, Е8 предназначены для неконтактно-
го измерения пространственного распределения температуры поверхностей твердых (сыпучих)
тел, газовых струй и воды по их собственному тепловому излучению и отображения этого рас-
пределения на экране жидко-кристаллического дисплея или компьютера.
Описание средства измерений
Принцип действия
Всякое тело, имеющее температуру выше абсолютного нуля, излучает с поверхности
тепло, интенсивность и спектр излучения которого зависят от свойств тела и его температуры.
Камеры тепловизионные FLIR модели Е4, Е5, Е6, Е8 являются оптико-электронными
измерительными приборами, которые фокусируют излучение объекта через оптическую систе-
му на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу. Да-
лее полученный сигнал, посредством электронного блока измерения, регистрации и математи-
ческой обработки оцифровывается и отображается на дисплее тепловизора или компьютера.
Так возникает спектрозональная картина (термограмма), отображающая распределение темпе-
ратуры на поверхности объекта или на границе разделения различных сред, на основе преобра-
зования интенсивности инфракрасного электромагнитного излучения в электрический сигнал.
Измерение температуры осуществляется в центре теплового изображения объекта. Значение
температуры отображается в цифровой форме. При этом размеры отображаемой поверхности
объекта определяются угловым полем зрения камеры.
Камеры тепловизионные FLIR модели Е4, Е5, Е6, Е8 выпускаются в пластмассовых
корпусах.

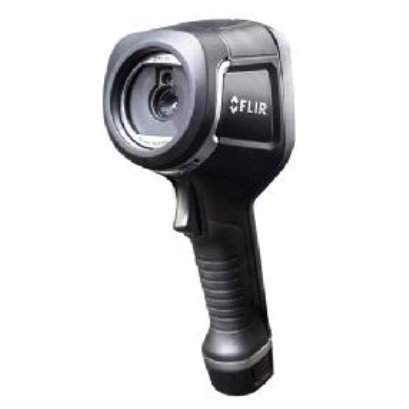

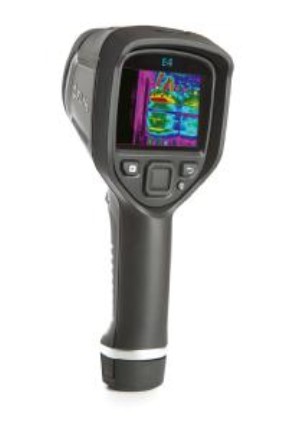

Внешний вид камер тепловизионных FLIR модели Е4, Е5, Е6, Е8 показан на рисунке 1.
Рисунок 1
Камеры тепловизионные FLIR модели Е4, Е5, Е6, Е8 имеют возможность сохранять
измеренную информацию (термограммы) во внутренней памяти. При подключении к ПК, по
команде пользователя, термограммы могут быть считаны, сохранены и отображены на монито-
ре ПК.
Лист № 2
Всего листов 4
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изго-
товлении прибора и не имеющее возможности считывания и модификации, отображено в таб-
лице 1.
Таблица 1
Наименова- Идентифика- Номер версии Цифровой иденти- Алгоритм вычис-
ние про- ционное на- (идентификаци- фикатор программ- ления цифрового
граммногоименованиеонный номер)ного обеспеченияидентификатора
обеспечения программногопрограммного (контрольная сумма программного
обеспеченияобеспеченияисполняемого кода)обеспечения
Flir ЕхConfkit ЕхV1.1 и выше По номеру версии –
Контрольная сумма исполняемого кода доступна только производителю.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
– А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на ПК не является метрологически значимым и предна-
значено для подключения камер к ПК с целью копирования термограмм, их визуализации, со-
хранения и обработки.
Метрологические и технические характеристики
Метрологические и технические характеристики камер тепловизионных FLIR модели
Е4, Е5, Е6, Е8 приведены в таблице 2.
Таблица 2
Характеристика
Камеры тепловизионные FLIR модель
Е4Е5Е6Е8
Диапазон измеряемой температуры,
°
С
от – 20 до + 250
Пределы допускаемой погрешности при
± 4
°
С (в диапазоне измерений от – 20 до +10
°
С)
температуре окружающей среды
± 2
°
С (в диапазоне измерений свыше 10 до 100
°
С)
от 10 до 35
°
С
± 2 % (относительная, в диапазоне свыше 100
°
С)
Пределы допускаемой погрешности при
± 4
°
С (в диапазоне измерений от – 20 до +100
°
С)
температуре окружающей среды
± 4 % (относительная, в диапазоне свыше 100
°
С)
от – 15 до + 10 °С и от 35 до 45 °С
Пределы допускаемой погрешности при
температуре окружающей среды
от 45 до 50 °С
± 6
°
С (в диапазоне измерений от – 20 до +10
°
С)
± 4
°
С (в диапазоне измерений свыше 10 до 100
°
С)
± 5 % (относительная, в диапазоне свыше 100
°
С)
Требования, при которых нормируется
погрешность:
- размер изображения объекта, пикселей;
- расстояние до объекта, м
Минимальное фокусное расстояние, м
Спектральный диапазон, мкм
Угол поля зрения
Температурная чувствительность при
30
°
С
Частота смены кадров, Гц
Размер матрицы, пикселей
Электропитание
Габаритные размеры (Д×Ш×В), мм
Масса, кг
9 × 9, не менее
16 · h (h – линейный размер объекта)
0,5
7,5 - 13
45° × 34°
0,15
°
С, 0,1
°
С, 0,06
°
С, 0,06
°
С,
не более не более не более не более
9 9 9 9
80 × 60120 × 90160 × 120320 × 240
Li-ion аккумулятор 3,7 В; 4,4 А/ч
244 × 95 × 140
0,6, не более
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуа-
тационной документации и на наклейку на корпусе камер тепловизионных FLIR модели Е4, Е5,
Е6, Е8.
Примечание
Модель по заказу
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 3.
Таблица 3
НаименованиеКол-во, шт
Камера тепловизионная FLIR 1
Руководство по эксплуатации 1
Методика поверки МП РТ 2082-2014 1
CD с программным обеспечением1
Адаптер1
Кабель для подключения к компьютеру1
Кейс1
Поверка
осуществляется по МП РТ 2082-2014 «Камеры тепловизионные FLIR модели Е4, Е5, Е6, Е8.
Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 22 апреля.2014 г.
Основные средства поверки приведены в таблице 4.
Таблица 4
Наименование средств измеренийХарактеристики
Излучатель – протяжённое чёрное тело
2 разряд, диапазон от 30 до 95
°
С
ПЧТ 540/40/100
Источники излучения в виде моделей черного тела
2 разряд, диапазон от – 20 до + 250
°
С
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документе «Руководство пользователя.
Серия FLIR Ех».
Нормативные и технические документы, устанавливающие требования к камерам тепло-
визионным FLIR модели Е4, Е5, Е6, Е8
1 Техническая документация изготовителя.
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес-
сов. Общие технические условия».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других ви-
дов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям.
Изготовитель
FLIR Systems Estonia OU (Эстония)
Адрес: Peterburi tee 81, 114 15 Talinn, Estonia.
Тел. +37266063900
E-mail:
.
Лист № 4
Всего листов 4
Заявитель
Общество с ограниченной ответственностью «ФЛИР Коммершиал Системз»
(ООО «ФЛИР»).
115114, г.Москва, 1-й Кожевнический пер. д. 6 стр. 1.
Тел./факс (495) 669 70 72.
E-mail:
, web:
.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учре-
ждение «Государственный региональный центр стандартизации, метрологии и испы-
таний в г.Москве» (ГЦИ СИ ФБУ «Ростест–Москва»)
117418, г.Москва, Нахимовский проспект, 31.
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.
E-mail:
, web:
.
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Ф.В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированиюи метрологии
М.п.«_____»______________2014 г.
