Сигнализаторы загазованности природным газом СЗ-1Е, ГРСИ 57809-14
Номер госреестра:
57809-14
Наименование СИ:
Сигнализаторы загазованности природным газом
Обозначение типа:
СЗ-1Е
Производитель:
ООО "Центр Инновационных технологий-Плюс" (ЦИТ-Плюс), г.Саратов
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.04.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56049
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Сигнализаторы загазованности природным газом СЗ-1Е
Назначение средства измерений
Сигнализаторы загазованности природным газом СЗ-1Е (далее сигнализаторы)
предназначены для непрерывного автоматического контроля содержания углеводородного
газа (природного – по ГОСТ 5542-87, или метана) в воздухе.
Описание средства измерений
Тип сигнализаторов: стационарный, непрерывного действия, одноканальный, с
диффузионной подачей контролируемой среды, с двумя фиксированными порогами
аварийной сигнализации.
Принцип действия сигнализаторов основан на преобразовании концентрации газа
в напряжение. Полученная величина напряжения сравнивается с заданными при калибровке
значениями, соответствующими пороговым уровням загазованности. Если измеренная
концентрация газа равна или превышает какой-либо пороговый уровень, то формируются
звуковые, световые и управляющие сигналы в соответствии с логикой работы сигнализаторов.
Сигнализаторы выпускаются в трех вариантах исполнения:
а) СЗ-1Е – с питанием от сети ~220 В, узлом управления клапаном, интерфейсом RS485
и возможностью формирования сигнала закрытия клапана при отключении электроэнергии;
б) СЗ-1ЕР – с питанием от сети ~220 В, узлом управления клапаном, радиоканалом и
возможностью формирования сигнала закрытия клапана при отключении электроэнергии;
в) СЗ-1ЕВ – с питанием от внешнего источника постоянного тока номинальным
напряжением 24В, без узла управления клапаном, с интерфейсом RS485.
Внешний вид сигнализаторов представлен на рисунках 1, 2.

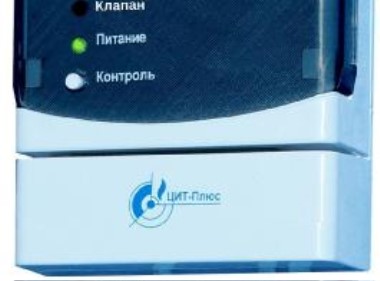

Рисунок 1 – Фотография общего вида сигнализатора загазованности природным газом СЗ-1Е.
Лист № 2
Всего листов 4

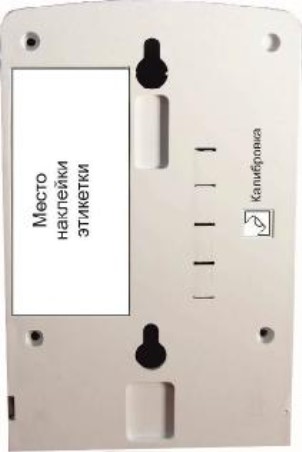

Рисунок 2 – Фотография мест для пломбирования сигнализатора загазованности природным
газом СЗ-1Е.
Метрологические и технические характеристики
Концентрации газа, вызывающие срабатывание сигнализаторов СЗ-1Е и пределы
допускаемой основной абсолютной погрешности приведены в таблице 1.
Таблица 1
Концентрация газа, вызывающаяПределы допускаемой основной абсолютной
срабатывание сигнализатора, % НКПР погрешности, % НКПР
10
±
5
20
±
5
Наименование параметра или характеристики
Напряжение питания, В
24
+4,5
-13,5
Род тока
Основные технические характеристики сигнализаторов СЗ-1Е приведены в таблице 2.
Таблица 2
Значение для СЗ-
Время установления рабочего режима, с, не более
Время срабатывания сигнализации, с, не более
Средняя наработка на отказ, ч, не менее
Полный срок службы, лет, не менее
-1ЕР-1Е-1ЕВ
30
15
30000
10
+22
220
–33
переменный,
(50±1) Гц
постоянный
Потребляемая мощность, В·А (Вт), не более
Габаритные размеры
*
, мм, не более
Масса, кг, не более:
3 3 (2)
130 х 85 х 35
0,5
Примечание – *Без учета длины антенны для СЗ-1ЕР
Лист № 3
Всего листов 4
Условия эксплуатации:
- температура окружающей среды
- относительная влажность воздуха
- атмосферное давление
от минус 10 °С до плюс 50 °С;
от 20 % до 80 % при температуре 25 °С;
от 86 кПа до 106,7 кПа.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на этикетку, прикрепляемую
на корпус сигнализатора, а также на эксплуатационную документацию, сопровождающую
каждый сигнализатор.
ЯБКЮ.421453.115
Комплектность средства измерений
- сигнализатор
- кабель питания (кроме СЗ-1ЕВ)
- крепежный комплект
- антенна (только для СЗ-1ЕР)
- паспорт
- руководство по эксплуатации
- тара потребительская
ЯБКЮ.685624.001-02
ЯБКЮ.421453.115 ПС
ЯБКЮ.421453.115 РЭ
ЯБКЮ.323150.001
Поверка
осуществляется по документу ЯБКЮ.421453.115 РЭ (Приложение Е) "Сигнализаторы
загазованности природным газом СЗ-1Е. Методика поверки", утвержденному ФБУ
«Саратовский ЦСМ им. Б.А.Дубовикова» 15.05.2014 г.
Основные средства поверки:
ПГС № 1 - ПНГ-воздух марка А или Б по ТУ 6-21-5-82;
ПГС № 2 - метан-воздух ГСО 3904-87 (0,22
±
0,04) об. доля % по ТУ 6-16-2956-92;
ПГС № 3 - метан-воздух ГСО 3904-87 (0,66±0,04) об. доля % по ТУ 6-16-2956-92.
ПГС № 4 - метан-воздух ГСО 3905-87 (1,10±0,06) об. доля % по ТУ 6-16-2956-92.
Сведения о методиках (методах) измерений
изложены в Руководстве по эксплуатации сигнализаторов.
Нормативные и технические документы, устанавливающие требования к сигнализато-
рам загазованности природным газом СЗ-1Е
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие
технические условия.
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов.
ЯБКЮ.421453.115 ТУСигнализаторызагазованностиприроднымгазомСЗ-1Е.
Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при осуществлении производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Лист № 4
Всего листов 4
Изготовитель
ООО «ЦИТ-Плюс»
Адрес: 410010, г. Саратов, ул. 1-й Пугачевский поселок, д. 44Б.
Тел./факс: (8452) 64-46-29, 64-70-57, 69-32-23.
E-mail:
, адрес в Интернет:
.
Испытательный центр
ФБУ "Саратовский ЦСМ им. Б.А. Дубовикова"
Адрес: 410065, г. Саратов, ул. Тверская, д. 51А
Тел.: (8452) 63-26-09, факс: (8452) 63-24-26
E-mail:
,
адрес в Интернет:
Аттестат аккредитации ГЦИ СИ ФБУ "Саратовский ЦСМ им. Б.А. Дубовикова" по
проведению испытаний средств измерений в целях утверждения типа № 30062-10
от 26.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.п."___" ____________ 2014 г.
