УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «12» марта 2021 г. №298
Лист № 1
Регистрационный № 57792-19Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания серии 61700-ТЕСТ
Назначение средства измерений
Источники питания серии 61700-ТЕСТ предназначены для воспроизведений напряжения
и силы постоянного и переменного тока.
Описание средства измерений
Принцип действия источников питания основан на формировании стабилизированных
значений напряжения и силы постоянного или переменного тока на выходе прибора. Заданные
значения измеряются и отображаются на жидкокристаллическом цифровом дисплее.
Источники питания серии 61700-ТЕСТ (далее – источники) представляют собой
программируемые, регулируемые источники постоянного или переменного напряжения и силы
тока.
Управление и контроль над режимами работы источников осуществляет встроенный
микропроцессор. Установка выходных параметров осуществляется с помощью функциональных
клавиш и/или поворотного переключателя, расположенных на лицевой панели источников.
Источники питания обладают низкими значениями нестабильности при изменении
нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке.
Конструкция источников питания обеспечивает защиту от перегрузок и короткого
замыкания на выходе.
Источники питания серии 61700-ТЕСТ выпускаются в следующих модификациях
61701-ТЕСТ,61702-ТЕСТ,61703-ТЕСТ,61704-ТЕСТ,61705-ТЕСТ,которые отличаются
диапазонами воспроизведений и измерений напряжения и силы постоянного или переменного
тока.
Общий вид средства измерений представлен на рисунках 1 и 2.
Схема пломбировки источников от несанкционированного доступа представлена на
рисунке 2.
Лист № 2
Всего листов 6

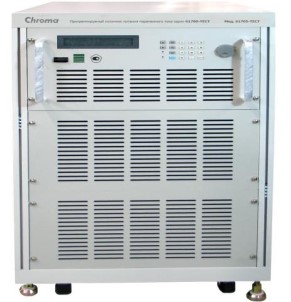

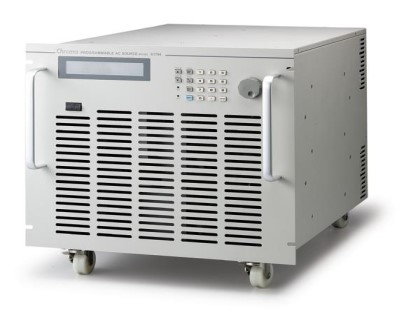

Рисунок 1 – Общий вид средства измерений
Рисунок 2 – Схема пломбировки источников от несанкционированного доступа
Программное обеспечение
Конструкция источников исключает возможность несанкционированного влияния на ПО
СИ и измерительную информацию.
Уровеньзащитыпрограммногообеспечения«низкий»всоответствиис
Р 50.2.077-2014.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
62012P
Номер версии (идентификационный номер)
ПО
не ниже v 3.00
Таблица 1 – Идентификационные данные программного обеспечения
Цифровой идентификатор ПО–
Места
пломбировки
место
нанесения
знака
утверждения
типа
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование
характеристики
Количество фаз
61701-ТЕСТ
3
61702-ТЕСТ
3
Значение
61703-ТЕСТ
3
61704-ТЕСТ
3
61705-ТЕСТ
3
переменного
Максимальные значения
напряжения/силы212 В / 2 А212 В / 4 А212 В / 6 А212 В / 8 А 212 В / 16 А
постоянного тока на424 В / 1 А424 В / 2 А424 В / 3 А424 В / 4 А424 В / 8 А
выходе в каждой фазе
Максимальные значения
напряжения/силы
150 В / 4 А150 В / 8 А 150 В / 12 А 150 В / 16 А 150 В / 32 А
тока на
в
ых
о
де в каждой
300 В / 2 А300 В / 4 А300 В / 6 А300 В / 8 А300 В / 20 А
фазе
Пределы допускаемой
абсолютной погрешности
воспроизведения
воспроизведения силы
0,002
U
напряжения постоянного
(0,002
U
уст
+ 0,002
U
макс
) и переменного тока на
выходе, В
Пределы допускаемой
аб
со
л
ю
тной погре
ш
н
о
с
т
и
(0,006
I
уст
+ 0,006
I
макс
) – для силы переменного
тока;
постоянного и
(0,01
I
уст
+ 0,01
I
макс
) – для силы постоянного
тока переменного тока, А
Нестабильность
напряжения на выходе при
изменениинапряжения
0,001
U
уст
питания (на
10 % от
номинального), мВ
Нестабильность
напряжения на выходе при
изменении тока нагрузки
уст
(от 0 до 0,9·I
макс
), мВ
Примечания:
U
уст
– значение воспроизводимого напряжения постоянного/переменного тока на выходе, В;
U
макс
– максимальное воспроизводимое значение напряжения постоянного/переменного тока, В;
I
уст
– значение воспроизводимой силы постоянного/переменного тока на выходе, А;
I
макс
– максимальное воспроизводимое значение силы постоянного/переменного тока, А
Значение
от 15 до 1200
230/380
50/60
Таблица 3 – Основные технические характеристики
Наименование характеристики
Диапазон частот выходного напряжения, Гц
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Габаритные размеры (высота×ширина×глубина), мм, не более
для модификаций:
– 61701-ТЕСТ, 61702-ТЕСТ, 61703-ТЕСТ, 61704-ТЕСТ
483
399
600
897
546
700
Лист № 4
Всего листов 6
Наименование характеристикиЗначение
– 61705-ТЕСТ
Лист № 5
Всего листов 6
Наименование характеристики
Значение
74
75
150
Масса, кг, не более, для модификаций:
– 61701-ТЕСТ, 61702-ТЕСТ
– 61703-ТЕСТ, 61704-ТЕСТ
– 61705-ТЕСТ
Условия эксплуатации:
– температура окружающей среды, ºС
– относительная влажность, %
– атмосферное давление, кПа
от 0 до +40
от 30 до 90
от 84 до 106
Знак утверждения типа
наносится на лицевую панель источников питания в виде наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Источник питания
1 шт.
Таблица 4 – Комплектность средства измерений
Наименование
Обозначение
Количество
Руководство по эксплуатации
61701-ТЕСТ, 61702-ТЕСТ, 61703-
ТЕСТ, 61704-ТЕСТ, 61705-ТЕСТ
–
1 экз.
Сетевой кабель
–
1 шт.
Сведения о методиках (методах измерений)
приведены в разделах 3 «Автономное управление» и 8 «Дистанционное управление» руководства
по эксплуатации.
Нормативные и технические документы, устанавливающие требования к источникам
питания серии 61700-ТЕСТ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
Приказ Росстандарта от 30 декабря 2019 г. № 3457 Об утверждении государственной
поверочнойсхемыдлясредствизмеренийпостоянногоэлектрическогонапряженияи
электродвижущей силы
Приказ Росстандарта от 29 мая 2018 г. № 1053 Об утверждении государственной
поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в
диапазоне частот от 1·10
-1
до 2·10
9
Гц
Приказ Росстандарта от 1 октября 2018 г. № 2091 Об утверждении государственной
поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от
1·10
-16
до 100 А
Техническая документация изготовителя CHROMA ATE INC.
Изготовитель
CHROMA ATE INC., Тайвань
Адрес: Kueishan Hwaya Technologi Parc, 68 Hwaya lst Rd., 33389 Taoyuan
Web-сайт:
E-mail:
Лист № 6
Всего листов 6
центр
области
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональный
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Регистрационныйномер RA.RU.310639 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
