ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измеритель частичных разрядов DDX-8003
Назначение средства измерений
Измеритель частичных разрядов DDX-8003 (далее по тексту – измеритель)
предназначен для измерения кажущего заряда при его частичном разряде.
Описание средства измерений
Принцип действия измерителя основан на детектировании импульсов напряжения
частичных разрядов (далее по тексту – ЧР), возникающих внутри изоляции, посредством
датчиков ЧР, с последующим их аналого-цифровым преобразованием с помощью
измерителя ЧР и отображением кажущегося заряда пропорционального значению импульса
напряжения ЧР с помощью программы, установленной в персональном компьютере.
Измеритель используется при контроле и диагностике предаварийного состояния
изоляции высоковольтного оборудования (генераторов и электромоторов), находящегося под
высоким напряжением.
Измеритель содержит два канала: измерения испытательного напряжения и измерения
уровня частичных разрядов. Канал измерения испытательного напряжения представляет
собой вольтметр, на вход которого поступает напряжение переменного тока низкого уровня
(до 7 В) с выхода высоковольтного делителя.
Входной сигнал усиливается, фильтруется в модуле усиления и передается в модули
измерения и сбора данных. Модуль измерения измеряет величину частичных разрядов и
приложенное напряжение. Плата сбора данных преобразует импульсы ЧР в цифровую форму
для их графического представления и анализа. Модуль может функционировать в
нескольких режимах, в зависимости от типа проводимых измерений. Результаты измерений
отображаются на графическом цветном LCD-дисплее с разрешением 800 на 600 точек в
буквенно-цифровом виде или (и) в виде осциллограммы. Для привязки результатов
измерений ко времени их выполнения измеритель оснащен системными часами.
Измеритель представляет собой цифровой измерительный прибор и обладает
модульной конструкцией, при которой составные части вставляются в отдельные разъемы
(слоты) и состоит из следующих основных узлов: модуля персонального компьютера (ПК),
модуля усиления, модуля усиления для проверки кабелей (SL), модуля измерения, модуля
сбора данных, модуля дисплея, модуля калибратора и двух блоков питания (для ПК и для
остальных модулей).
Модуль калибратора генерирует импульсы с известной амплитудой для калибровки
прибора.
Модуль ПК представляет собой одноплатную ЭВМ на базе процессора Intel Pentium
III с 256 Мбайт оперативной памяти и 30 Гбайт памяти на жестком диске. Взаимодействие
между модулями измерителя и ПК происходит через специальную интерфейсную плату.
Конструктивно прибор размещен в закрытом корпусе настольного исполнения (для
размещения в стандартной 19-дюймовой стойке). На передней панели прибора расположены
выключатель питания, графический дисплей, порты USB для подключения внешней
клавиатуры и манипулятора типа «мышь», привод CD/RW, привод для гибких дисков
размером 3,5 дюйма.
На задней панели прибора расположены измерительные входы, выходной разъем
встроенного калибратора, разъем для подключения внешнего монитора, разъем для
подключения к локальной сети, разъем интерфейса Centronics для подключения внешнего
Лист № 2
Всего листов 4
принтера, два разъема интерфейса RS-232; клеммы заземления, разъем сетевого питания,
ручки для переноски.
Технические возможности измерителя соответствуют требованиям стандарта
МЭК 60270 (ГОСТ 20074-83), устанавливающего метод измерения характеристик частичных
разрядов в изоляции электрооборудования при напряжениях свыше 1000 В.

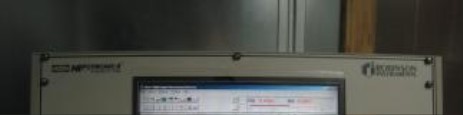

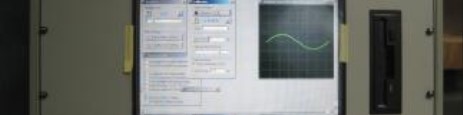

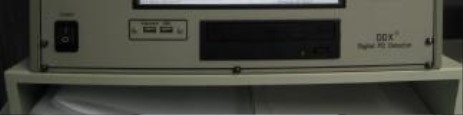

Рисунок 1. Внешний вид передней измеритель частичных разрядов DDX-8003
Программное обеспечение
Программное обеспечение измерителя частичных разрядов DDX-8003 включает в
себя операционную систему Microsoft Windows и внешнее прикладное ПО DDXMain,
устанавливаемое на жесткий диск встроенного в измеритель компьютера. Оно служит для
обеспечения функционирования измерителя, управления интерфейсом и процессами
измерений, расчета характеристик, построения графиков и изображений и т.д. Данное ПО
является метрологически значимым и защищено от несанкционированного вмешательства
системой паролей.
Характеристики ПО приведены в таблице 1.
Таблица 1 – Характеристики программного обеспечения (ПО)
Наимено-Идентифика-Номер версииЦифровой идентификатор ПОАлгоритм
вание ПО ционное (идентифика- (контрольная сумма исполняемого вычисления
наименованиеционныйкода)цифрового
ПО номер) ПО идентифика
-тора ПО
ВнешнееDDXMainНе ниже 1.0--
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений – «Средний».
Метрологические и технические характеристики
Диапазон измерения уровня частичного разряда, пКл
От 0 до 1000
±3,0
Перечень измеряемых параметров, технических и метрологических характеристик
измерителя приведен в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
Наименование характеристикиЗначение
Пределы допускаемой относительной погрешности
измерения уровня частичного разряда, %
Диапазон измерений напряжения переменного тока, В
От 0 до 7
Лист № 3
Всего листов 4
±1,0
±3,0
445×270×460
Значение
от 40 до 400
от 0,001 до 10
230
50
23
Наименование характеристики
Пределыдопускаемойприведеннойпогрешности
измерения напряжения переменного тока, %
Диапазон частот напряжения переменного тока, Гц
Амплитуда импульсов калибратора ЧР, В
Пределы допускаемой относительной погрешности
установки амплитуды импульсов калибратора, %
Напряжение питания, В
Частота напряжения питания, Гц
Габаритные размеры, (длина×высота×ширина) мм, не
более
Масса, кг, не более
Рабочие условия применения:
температура окружающего воздуха, °C
относительная влажность, %
от плюс 10 до плюс 35
от 35 до 80 без конденсации
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель корпуса измерителя ЧР в виде
наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность системы мониторинга частичных разрядов DDX-8003 приведена в
таблице 3.
Таблица 3 - Комплектность системы мониторинга частичных разрядов DDX-8003
Наименование Количество, шт.
Измеритель частичных разрядов DDX-8003 Зав. № P11045861
Руководство по эксплуатации1
Методика поверки1
Упаковочная тара1
Поверка
осуществляется в соответствии с ГОСТ 20074-83 «Электрооборудование и электроустановки.
Метод измерения характеристик частичных разрядов», раздел 3 «Поверка и градуировка».
Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
Наименование
оборудования
Пределы (диапазоны) измеренийМетрологические характеристики
Магазин емкости для емкости < 1 мкФ кл.т 0,1
Р5025для емкости ≥ 1 мкФкл.т 0,5
Генератор
импульсов Г5-60
от 0,05 мкс до 1 с10
-6
·t ± 10 нс
Примечание: t – установленное значение длительности импульса.
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к измерителю
частичных разрядов DDX-8003:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2. ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения
частичных разрядов».
3. Техническая документация фирмы-изготовителя «Hipotronics, Inc.», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
Trial «Hipotronics, Inc.», США.
Адрес: P.O. Box 414, Route 22, Brewster, NY 10509, U.S.A.
Тел.: +1 845 279 3644; Факс: +1 845 279 2467
Web-сайт:
Заявитель
Открытое акционерное общество «Всероссийский научно-исследовательский,
проектно-конструкторский и технологический институт кабельной промышленности»
(ОАО «ВНИИКП»), г. Москва.
Адрес: 111024, г. Москва, шоссе Энтузиастов, дом 5.
Тел.: (495) 918-18-14; (499) 670-97-71
Сайт:
.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2014 г.
