Делитель напряжения высоковольтный CVD600/1, ГРСИ 57780-14
Номер госреестра:
57780-14
Наименование СИ:
Делитель напряжения высоковольтный
Обозначение типа:
CVD600/1
Производитель:
Фирма "Haefely Test AG", Швейцария
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 174795
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 56016
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Делитель напряжения высоковольтный CVD600/1
Назначение средства измерений
Делитель напряжения высоковольтный CVD600/1 (далее – делитель) предназначен для
преобразования высокого напряжения переменного тока в низкое напряжение переменного
тока, пригодное для измерения с помощью выпускаемых промышленностью средств измерений,
и применяется в составе измерительных систем высокого напряжения для контроля
испытательного высокого напряжения переменного тока.
Описание средства измерений
Принцип действия делителя основан на масштабном преобразовании высокого
напряжения с помощью последовательно включенных конденсаторов. Делитель содержит
следующие основные узлы: высоковольтный электрод, электростатический экран, плечо
высокого напряжения (высоковольтная емкость FFR-2134i-A314), плечо низкого напряжения,
низковольтный вывод, внешний изолирующий корпус и раму.
Делитель напряжения высоковольтный CVD600/1 используется при испытаниях
электрической прочности изоляции электротехнических изделий.
Высокое напряжение подводится к высоковольтному электроду делителя. После
снижения в заданное число раз (коэффициент деления) напряжение с низковольтного вывода,
являющегося точкой соединения плеча высокого и низкого напряжений, подается на вход
измерительного прибора.

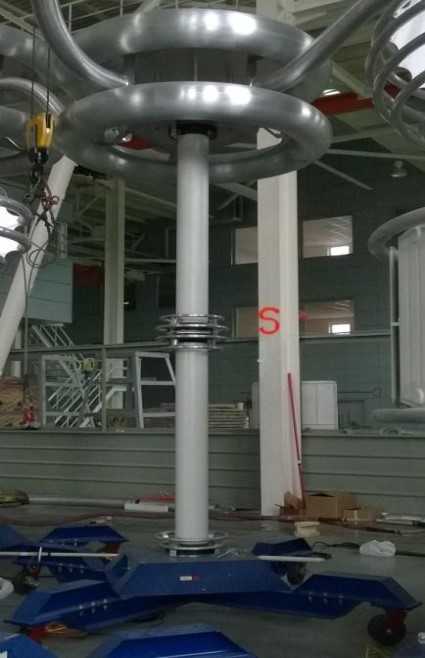

Рисунок 1. Внешний вид делителя напряжения высоковольтного
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Наименование характеристики
Значение
от 1 до 600
Номинальный коэффициент масштабного преобразования
4000
±1
1000 ± 100
100 000
12
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
Диапазон измерения высокого напряжения переменного тока
промышленной частоты, кВ
Пределы допускаемой относительной погрешности коэффициента
масштабного преобразования высокого напряжения переменного тока
промышленной частоты, %
Сопротивление прибора, подключаемого к выходу делителя, кОм
Средняя наработка на отказ, ч, не менее
Срок службы, лет, не менее
Рабочие условия применения:
- температура, °С:
- относительная влажность, %
Габаритные размеры, (высота× длина ×ширина) мм, не более
Масса, кг, не более
от плюс 5 до плюс 40
95
4500×1500×1500
150
Знак утверждения типа
Знак утверждения типа наносится на табличку делителя методом трафаретной печати и
типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Комплект поставки делителя представлен в таблице 2.
Таблица 2
Наименование и условное обозначениеКол.
Делитель напряжения высоковольтный CVD600/1, зав. № 175095 1 шт.
Паспорт 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется в соответствии с документом МП 57780-14«Делитель напряжения
высоковольтный CVD600/1. Методика поверки», утвержденным ФГУП «ВНИИМС» в апреле
2014 г.
Основные средства поверки представлены в таблице 3.
Таблица 3
Средства измерений№ Г.Р.
Делитель напряжения составной ДН-500пт 47310-11
Трансформатор напряжения лабораторный измерительный НЛЛ-15 5811-00
Прибор для измерения электроэнергетических величин и показателей качества
электрической энергии «Энергомонитор-3.3Т1»
39952-08
Лист № 3
Всего листов 4
Сведения о методиках (методах) измерений
Сведения приведены в документе: «Делитель напряжения высоковольтный CVD600/1.
Паспорт».
Нормативные и технические документы, устанавливающие требования к делителю
напряжения высоковольтному CVD600/1
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2. ГОСТ 17512-82 «Электрооборудование и электроустановки на напряжение 3 кВ и выше.
Методы измерения при испытаниях высоким напряжением».
3. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на
напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности
изоляции».
4. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
установленных
безопасности к
Осуществлениепроизводственногоконтролязасоблюдением
законодательством Российской Федерации требований промышленной
эксплуатации опасного производственного объекта.
Изготовитель
Фирма «Haefely Test AG», Швейцария.
Адрес: Lehenmattstrasse 353, СН-4052 Basel, Switzerland.
Тел.: + 41 61 373 4111Факс: + 41 61 373 4912
Web-сайт:
Заявитель
Открытое акционерное общество «Всероссийский научно-исследовательский, проектно-
конструкторскийитехнологическийинституткабельнойпромышленности»(ОАО
«ВНИИКП»), г. Москва.
Адрес: 111024, г. Москва, шоссе Энтузиастов, дом 5.
Тел.: (495) 918-18-14; (499) 670-97-71
Сайт:
.
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2014 г.
