Преобразователи виброскорости TR-26/1/0/2, ГРСИ 57772-14

Смотреть ГРСИ
57771-14

Номер госреестра:

57772-14

Наименование СИ:

Преобразователи виброскорости

Обозначение типа:

TR-26/1/0/2

Производитель:

Фирма "CEMB S.p.A.", Италия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 8 шт. с зав.№ 50189 … 50192, 50199 … 50202

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 56008

об утверждении типа средств измерений

Лист № 1

Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи виброскорости ТR-26/1/0/2

Назначение средства измерений

Преобразователи виброскорости TR-26/1/0/2 (далее вибропреобразователи) предназна-

чены для измерения параметров вибрации (виброскорости) корпусов подшипников компрессо-

ров комплекса по производству ПВХ ООО «РусВинил», Нижегородская область, Кстовский

район, г. Кстово, Промзона.

Описание средства измерений

Преобразователи виброскорости являются преобразователями инерционного типа и

используют прямой пьезоэлектрический эффект. Принцип работы преобразователей основан на

преобразовании виброскорости в пропорциональный электрический сигнал. Вибропреобразова-

тели состоят из первичного преобразователя и электронного блока, расположенных в едином

корпусе, имеющем резьбу для подсоединения к контролируемому механизму, а так же разъем,

для подключения к источнику питания и приемнику выходного сигнала.

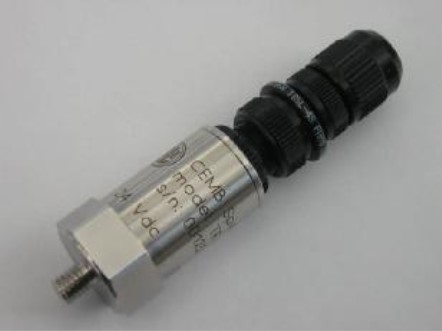

Внешний вид вибропреобразователей, приведен на рисунке 1.

Рис. 1

Метрологические и технические характеристики

Диапазоны измерения виброскорости (скз), мм/с

от 0 до 20

от 1,5 до 2 500

±2

±3

-3

±3,5

-4

от 4 до 20

Диапазон частот, Гц

Нелинейность амплитудной характеристики, %, не более

Неравномерность амплитудно-частотной характеристики в диапазоне

частот:

(10 – 1 000) Гц, %, не более

(1,5 – 2 500) Гц, дБ, не более

Пределы допускаемой относительной погрешности измерения вибро-

скорости в диапазоне частот:

(10 – 1 000) Гц, %

(1,5 – 2 500) Гц, дБ

Диапазон выходного сигнала, мА

Условия эксплуатации:

диапазон рабочих температур, ºС

Габаритные размеры (диаметр × высота без шпильки), мм, не более

Масса, г, не более

от минус 50 до 120

30×64

105

Лист № 2

Всего листов 3

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта методом печати или

наклейки.

Комплектность средства измерений

Преобразователи виброскорости TR-26/1/0/28 шт.

Зав. №№ 50189, 50190, 50191, 50192, 50199, 50200, 50201, 50202

Паспорт8 экз.

Поверка

осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими,

индукционными и вихретоковыми вибропреобразователями. Методика поверки».

Основные средства поверки:

- поверочная вибрационная установка 2 разряда по МИ 2070-90;

- мультиметр цифровой Agilent 34401А (г/р № 33921-07).

Сведения о методиках (методах) измерений

приведены в паспорте на вибропреобразователь.

Нормативные и технические документы, устанавливающие требования к вибропреобра-

зователям TR-26/1/0/2

1.МИ2070-90Государственнаяповерочнаясхемадлясредствизмерений

виброперемещения, виброскорости и виброускорения в диапазоне частот 3·10

-1

÷2·10

Гц.

2. Техническая документация фирмы.

Рекомендации по области применения в сфере государственного регулирования обеспече-

ния единства измерений

Осуществление производственного контроля за соблюдением установленных законода-

тельством Российской Федерации требований промышленной безопасности к эксплуатации

опасного производственного объекта (Комплекс по производству ПВХ ООО «РусВинил», Ни-

жегородская область, Кстовский район, г. Кстово, Промзона).

Изготовитель

Фирма «СEMB S.p.A.», Италия

Адрес: 23826 Mandello del Lario (Lc), Италия

Тел. +39 0341 706111

Сайт:

www.cemb.com

Заявитель

ЗАО «ТЕКНИП РУС», г. Санкт-Петербург

Адрес: 196084, г. Санкт-Петербург, Лиговский проспект, д. 266 лит. О

Тел/факс: (7) (812) 495 48 70/(7) (812) 495 48 71

Сайт:

www.technip.com

Лист № 3

Всего листов 3

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в це-

лях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального агент-

ства по техническому регулирова-

нию и метрологииФ.В. Булыгин

М.п.«____» _______2014 г.
