Приложение к свидетельству № 55959
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователь сопротивления с унифицированным выходным сигналом
модели HTFB1
Назначение средства измерений
Термопреобразователь сопротивления с унифицированным выходным сигналом модели
HTFB1 (далее по тексту – термопреобразователь) предназначен для измерений температуры в
системе вентиляции корпуса генератора на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г.
Колпино.
Описание средства измерений
Принцип действия термопреобразователя основан на преобразовании сигнала сенсора в
унифицированный выходной сигнал напряжения 0-10 В. Термопреобразователь состоит из
первичного преобразователя температуры (сенсора), соединенного с измерительным преобра-
зователем (далее по тексту - ИП).
Первичный преобразователь температуры представляет собой измерительную вставку с
одним тонкопленочным платиновым чувствительным элементом сопротивления (ЧЭ) с номи-
нальной статической характеристикой преобразования (НСХ) типа «Pt100» по МЭК 60751
(ГОСТ 6651-2009), помещенную в защитный чехол из нержавеющей стали, соединенную с
клеммной защитной головкой, в которую встроен аналоговый измерительный преобразователь.
Схема соединения внутренних проводников термопреобразователя с чувствительными
элементами: 3-х проводная.
Внешний вид термопреобразователя представлен на рисунке 1.

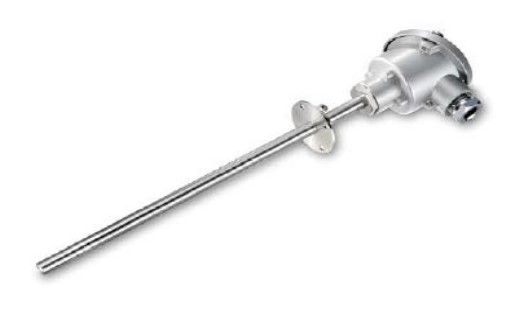

Рис 1. Внешний вид термопреобразователя сопротивления с унифицированным
выходным сигналом модели HTFB1
Метрологические и технические характеристики
Диапазон измеряемых температур, ºС…………………………………….от минус 50 до плюс 600
Температурный коэффициент ТС α, ºС
-1
……………………………………………………..0,00385
Условное обозначение номинальной статической характеристики преобразования
(НСХ) по МЭК 60751/ГОСТ 6651-2009 ………………………………………………………..Pt100
Номинальное значение сопротивления термопреобразователя при 0º С (R
o
), Ом……………..100
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009………………………………………………...B
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте
(допуск) по ГОСТ 6651-2009, °C…................................................................................
±
(0,3+0,005|t|)
Пределы допускаемой основной погрешности ИП…………………………………………
±
0,2 ºС
или
±
0,05% (от изм. величины),
берут большее значение
Лист № 2
Всего листов 3
Пределы допускаемой дополнительной погрешности ИП от влияния температуры окружающей
среды в диапазоне от минус 35 до плюс 85 °С, %/10 °С………………………………………
±
0,2
Пределы допускаемой суммарной погрешности термопреобразователя (Δ, °С) вычисляются по
формуле:
где: Δ
ИП
- погрешность ИП (включающая, при необходимости и дополнительную по-
грешность), °С;
Δ
ТС
- отклонение от НСХ (в температурном эквиваленте) ЧЭ термопреобразователя,°С.
Электрическое сопротивление изоляции при температуре плюс (25±10) ºС и относительной
влажности воздуха от 30 до 80%, МОм (при 100 В), не менее…………………………………..100
Диаметр монтажной части ТС, мм…………………………………………………………………...6
Длина монтажной части ТС, мм…………………………………………………………………...250
Рабочие условия эксплуатации:
Температура окружающей среды, °С………………………......…………..от минус 35 до плюс 85
Относительная влажность воздуха, %, не более…………………………………………………..80
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу)
методом штемпелевания и на корпус прибора при помощи наклейки.
Комплектность средства измерений
Термопреобразователь сопротивления с унифицированным
выходным сигналом модели HTFB1 1 шт;
Паспорт 1 экз.
Поверка
осуществляется в соответствии с документом МИ 2672-2005 «ГСИ. Датчики температуры с
унифицированным выходным сигналом. Методика поверки с помощью калибраторов темпера-
туры серии ATC-R исполнения «В» фирмы AMETEK Denmark A/S, Дания».
Основные средства поверки:
- калибратор температуры модели АТС-157B (со сменными металлическими блоками
сравнения 150 х
Æ
20): диапазон (-48 … +155) °С; погрешность установления заданной темпера-
туры по внутреннему термометру:
±
0,19 °С; погрешность канала измерений температуры со
штатным ТС:
±
0,04 °С; нестабильность поддержания температуры
±
0,02 °С; нестабильность
поддержания температуры
±
0,02 °С; диапазон измерений напряжения (0 … 12) В, погрешность
канала измерений напряжения:
±
(0,005 % от показания + 0,015 % от верхнего предела диапа-
зона) В; выходное напряжение (24
±
10 %) В;
- калибратор температуры модели АТС-650B (со сменными металлическими блоками
сравнения 160 х
Æ
30): диапазон (+30 … +650) °С; погрешность установления заданной темпе-
ратуры по внутреннему термометру:
±
0,39 °С; погрешность канала измерений температуры со
штатным ТС:
±
0,11 °С; нестабильность поддержания температуры
±
0,03 °С; нестабильность
поддержания температуры
±
0,02 °С; диапазон измерений напряжения (0 … 12) В, погрешность
канала измерений напряжения:
±
(0,005 % от показания + 0,015 % от верхнего предела диапа-
зона) В; выходное напряжение (24
±
10 %) В;
- мегомметр Ф4101 с диапазоном измерений 0,005 – 500 МОм, напряжение 100 В.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления с
унифицированным выходным сигналом HTFB1.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к термопреобра-
зователю сопротивления с унифицированным выходным сигналом HTFB1
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие
технические требования.
Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные эле-
менты термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы.
МИ 2672-2005 ГСИ. Датчики температуры с унифицированным выходным сигналом.
Методика поверки с помощью калибраторов температуры серии ATC-R исполнения «В» фирмы
AMETEK Denmark A/S, Дания.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург,
г. Колпино.
Изготовитель
«TITEC Temperaturmesstechnik GmbH», Германия
Niederwiesen 7, 78199 Bräunlingen
Email:
Phone: +49 771 15 89 30 -0
Fax: +49 771 15 89 30 -21
Заявитель
Открытое акционерное общество «Энерго-Строительная Корпорация «СОЮЗ», г. Москва
Юр. адрес: 119415, г. Москва, проспект Вернадского, д. 39
Почтовый адрес: 117342, г. Москва, ул. Обручева, д. 36
Тел.: +7 (495) 232-20-44, факс: +7 (495) 913-30-63
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
, адрес в Интернет:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
М.п.«____» ___________2014 г.
