ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматического регулирования давления «Идель»
Назначение средства измерений
Системы автоматического регулирования давления «Trial» (далее – системы)
предназначеныдляизмеренияиподдержаниядавлениянефтинаприеме
нефтеперекачивающей станции (далее - НПС) не ниже допустимого значения по условиям
кавитации насосов и давления в магистральном нефтепроводе на выходе НПС не выше
допустимого значения по гидравлическому расчету линейной части нефтепровода (или
исходя из технологического режима перекачки) методом дросселирования потока на выходе
НПС.
Описание средства измерений
Системы САРД в составе автоматизированных систем управления технологическими
процессами НПС обеспечивают выполнение следующих функций:
- управление регулирующими заслонками;
- контроль положения и исправности регулирующих заслонок;
- измерение и регулирование давления на приеме и на выходе НПС;
- анализ режимов работы;
- обработку измеряемых параметров;
- формирование видеокадров отображения технологического процесса;
- ведение архива событий и аварий с возможностью сортировки;
- создание файлов предысторий (оперативный архив) и долгосрочное архивирование
данных (исторический архив);
- связь с другими системами с помощью аналоговых и дискретных сигналов и по
каналам информационного обмена данными;
- формирование сигнала для блокировки выдачи управляющих воздействий модулями
связи с объектом при включении электропитания до завершения инициализации всех
программно допустимых устройств САРД;
- обеспечение режима самотестирования;
- прием и исполнение команд оператора.
В зависимости от исполнения, в состав системы входит следующее типовое
оборудование:
- шкаф управления САРД (далее – ШУ САРД);
- шкаф силовой САРД (далее – ШС САРД);
- оборудование нижнего уровня (преобразователи давления, регулирующие заслонки).
Исполнения САРД могут отличаться от образца, предъявленного на сертификационные
испытания, количеством каналов ввода/вывода и типом электропривода регулирующих
заслонок.
Шкафы САРД расположены вне взрывоопасных зон промышленного объекта.
Преобразователи давления САРД устанавливаются во взрывоопасных зонах и должны
иметь взрывозащиту вида «d » - « взрывонепроницаемая оболочка».
Электроприводы устанавливаются во взрывоопасных зонах и имеют взрывозащиту
вида «е» и взрывозащиту вида «d », маркировка по ГОСТ Р 51330.0 «dе».
Лист № 2
Всего листов 10
Внешний вид шкафа управления с указанием места пломбирования и размещения
замкового устройства приведен на рисунке 1.
Измерительные каналы (ИК) систем строятся на базе программируемых логических
контроллеров и в общем случае состоят из:
1) Первичных измерительных преобразователей технологических параметров в сигналы
постоянного тока «4..20 мА»;
2) Промежуточных измерительных преобразователей, осуществляющих нормализацию
сигналов и гальваническую развязку цепей первичных измерительных преобразователей
(исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;
3) Аналоговых модулей ввода/вывода, производящих аналого-цифровые и цифро-
аналоговые преобразования. Модули предназначены для совместной работы по внешней
шине с контроллерами программируемыми логическими Modicon Quantum и Modicon M340;
4) Панели оператора, предназначенной для визуализации и хранения архивов данных.
ИК систем по компонентному составу разделяются на следующие основные виды:
Вид 1. Аналоговые входные каналы типа «4-20 мА униполярный».
Измерительный канал имеет структуру: первичный измерительный преобразователь с
выходным сигналом постоянного тока стандартного диапазона «4-20 мА» - модуль ввода
аналоговых сигналов. Перечень возможных первичных измерительных преобразователей
приведен в таблице 1. Перечень возможных модулей ввода аналоговых сигналов приведен в
таблице 2.

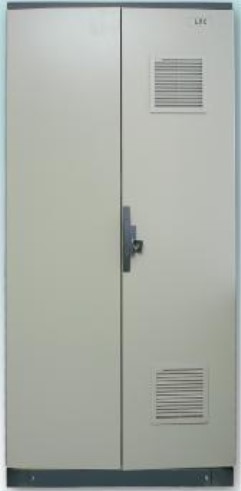

Рис. 1 - Внешний вид приборного шкафа
Местопломбированияи
размещениязамкового
устройства
Лист № 3
Всего листов 10
Таблица 1 - Первичные измерительные преобразователи
Наименование СИ
Тип СИ
Изготовитель
EJX
28456-09
EJX серия B
50367-12
EJA
Фирма «Yokogawa
Electric Corporation»,
Япония
14495-09
Датчики давления
13849-04
серия 3051
14061-10
Датчики давления
45029-10
Метран-49
19396-08
ЗАО
«Промышленная
группа «Метран»,
г. Челябинск
FCX-AII и FCX-CII
"Fuji Electric France
S.A.", Франция
53147-13
Датчики давления
ST3000
44955-10
VEGABAR 53
47784-11
Преобразователи
давления
измерительные
47454-11
40.4385
JUMO
40494-09
Номер в
Госреестре
Преобразователи
давления
измерительные
Преобразователи
давления
измерительные
беспроводные
Преобразователи
давления
измерительные
Датчики давления
Датчики давления
39531-08
39530-08
2051C, 2051L
2051T
1151 мод. GP, AP, DP,
HP, LT
2088
3051S
Фирма "Beijing
Rosemount Far East
Instrument Co., Ltd.",
Китай
Emerson Fisher
Rosemount
16825-08
24116-08
Датчики давления
Датчики давления
Преобразователи
давления
измерительные
Датчики давления
Датчики давления
48186-11
45030-10
Метран-75
Метран-22
Метран-43, Метран-43
Ex
Метран-150
Метран-100
32854-09
22235-08
Метран-55
2600T
ABB
18375-08
47079-11
Датчики давления
Датчики давления
Датчики давления
коррозионностойкие
Датчики давления
Датчики давления
Преобразователи
давления
измерительные
Преобразователи
давления
измерительные
ОАО «НИИФИ»,
г. Пенза
Фирма "VEGA
Grieshaber KG",
Германия
dTRANS p20, dTRANS
p20 DELTA, dTRANS
p02, dTRANS p02
DELTA, DELOS
Преобразователи
давления
измерительные
Лист № 4
Всего листов 10
Наименование СИ
Тип СИ
Изготовитель
APC, APR, PC, PR
APLISENS
48825-12
Sitrans
Siemens
45743-10
Номер в
Госреестре
Преобразователи
давления
измерительные
Преобразователи
давления
измерительные
Таблица 2 - Модули ввода аналоговых сигналов
Тип модуля
Тип СИ
Изготовитель
49662-12
Модули аналоговые
серии Modicon
Фирма «Schneider
Electric Industries
SAS», Франция
18649-09
Номер в
Госреестре
Модули аналоговые
серии BMX
BMXAMI0410
BMXAMI0810
140ACI04000
140ACI03000
140AVI03000
Вид 2. Аналоговые входные каналы типа «4-20 мА униполярный» в составе с
промежуточнымиизмерительнымипреобразователямисгальваническойразвязкой
(барьерами искробезопасности).
Измерительный канал имеет структуру: первичный измерительный преобразователь с
выходным сигналом постоянного тока стандартного диапазона «4-20 мА» - промежуточный
измерительный преобразователь с гальванической развязкой – модуль ввода аналоговых
сигналов. Перечень возможных первичных измерительных преобразователей приведен в
таблице 1. Перечень возможных промежуточных измерительных преобразователей приведен
в таблице 3. Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 2.
Таблица 3 - Промежуточные измерительные преобразователи
Тип преобразователя
Тип СИ
Изготовитель
группа IM31
группа IM33
IMS-AI-UNI/24VDC
IM43-14-CDRI
Преобразователи
измерительные серий
IM, IMS, MK
Фирма «Hans Turck
GmbH & Co. KG»,
Германия
49765-12
KFD2-STC4-Ex1
KFD2-STC4-Ex1.20
KFD2-CR4-1.20
Преобразователи
измерительные тока
и напряжения с
гальванической
развязкой (барьеры
искрозащиты)
серии К
Номер в
Госреестре
Фирма
«Pepperl+Fuchs22153-08
GmbH», Германия
Лист № 5
Всего листов 10
Вид 3. Аналоговые выходные каналы типа «4-20 мА униполярный» в составе с
промежуточнымиизмерительнымипреобразователямисгальваническойразвязкой
(барьерами искробезопасности).
Измерительный канал имеет структуру: модуль вывода аналоговых сигналов -
промежуточный измерительный преобразователь с гальванической развязкой. Перечень
возможных модулей вывода аналоговых сигналов приведен в таблице 4. В качестве
промежуточных измерительных преобразователей применяются преобразователи группы
IM31 и преобразователь IMS-AI-UNI/24VDC.
Таблица 4 - Модули вывода аналоговых сигналов
Тип модуля
Тип СИ
Изготовитель
Модули аналоговые
серии BMX
49662-12
140ACO02000
Фирма «Schneider
Electric Industries
SAS», Франция
18649-09
Номер в
Госреестре
BMXAMO0210
BMXAMO0410
BMXAMO0802
Модули аналоговые
серии Modicon
Вид 5. Аналоговые выходные каналы типа «4-20 мА униполярный».
В состав измерительного канала входит только модуль вывода аналоговых сигналов.
Перечень возможных модулей вывода аналоговых сигналов приведен в таблице 4.
Программное обеспечение
Встроенное программное обеспечение (далее – ПО) контроллеров программируемых
логических в составе систем предназначено для конфигурирования и управления работой
модулей ввода/вывода. Метрологические характеристики систем нормированы с учетом
влияния на них встроенного ПО. Идентификационные данные ПО приведены в таблице 5.
Защита ПО и результатов измерений реализована на основе системы паролей и
разграничения прав доступа. Механическая защита от несанкционированного доступа
обеспечивается путем применения замковых устройств на дверцах приборных шкафов
систем.
Таблица 5 - Идентификационные данные программного обеспечения
не ниже 3.1
-
-
не ниже 2.5
-
-
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма)
Алгоритм
вычисления
цифрового
идентификатора ПО
Встроенное ПО
процессорных модулей
140 CPUxxxxx
контроллеров
Modicon Quantum
Встроенное ПО
процессорных модулей
CPU ВМХР34ххх
контроллеров
Modicon М340
Защита ПО систем от преднамеренных и непреднамеренных изменений соответствует
уровню «С» по МИ 3286-2010.
Лист № 6
Всего листов 10
Метрологические и технические характеристики
Таблица 6: Основные технические характеристики систем
НаименованиеЗначение
Диапазоны измерения физических величин:
- избыточного давления, МПаот 0 до 16
- разрежения, МПаот 0 до 0,1
- перепада давления, МПаот 0 до 4
Формирование управляющих непрерывных
электрических сигналов постоянного тока «4-20 мА»,
напряжением постоянного тока (24 ± 0,72) В, при 500
максимальном допустимом сопротивлении нагрузки,
не более, Ом
Рабочие условия эксплуатации первичных измерительных преобразователей:
- температура окружающего воздуха, °Сотминус40до+60(для
обеспечения требуемыхусловий
эксплуатации применение
обогреваемых шкафов, кожухов
или термочехлов определяется
проектом)
- относительная влажность при температуре + 30 °С, %от 30 до 95 без конденсации влаги
- атмосферное давление, кПаот 84 до 107
Рабочие условия эксплуатации регулирующих заслонок:
- температура окружающего воздуха, °Сот минус 20 до +40
- относительная влажность при температуре + 30 °С, %от 30 до 95 без конденсации влаги
- атмосферное давление, кПаот 84 до 107
Рабочие условия эксплуатации промежуточных измерительных преобразователей и модулей
ввода/вывода:
- температура окружающего воздуха, °Сот плюс 0 до +40
- относительная влажность при температуре + 30 °С, %от 40 до 80 без конденсации влаги
- атмосферное давление, кПаот 84 до 107
Параметры электропитания от сети переменного тока шкафа управления САРД:
- напряжение, Вот 187 до 264
- частота, Гц50±0,4
Потребляемая мощность шкафа, не более, кВт1,5 (зависит от исполнения)
Назначенный срок службы, лет20
Масса шкафа, не более, кг250
Габаритные размеры шкафа, не более, мм2300х1600х1000
Параметры электропитания от сети переменного тока шкафа силового САРД:
- напряжение, Вот 323 до 418
- частота, Гц50±0,4
Потребляемая мощность шкафа, не более, кВт15 (зависит от исполнения)
Назначенный срок службы, лет20
Масса шкафа, не более, кг80
Габаритные размеры шкафа, не более, мм2300х1600х1000
Максимальное количество ИК для одного шкафа32
Лист № 7
Всего листов 10
Таблица 7 - Основные метрологические характеристики ИК вида 1
Пределы основной приведенной погрешности измерительного канала,
%, с учетом погрешности первичного преобразователя при
использовании модулей ввода аналоговых сигналов:
BMXAMI0810
140AVI03000140ACI03000
BMXAMI0410,
140ACI04000
Пределы основной
приведенной
погрешности
первичного
измерительного
преобразователя, %
±0,025
±0,040
±0,065
±0,075
±0,100
±0,10±0,10±0,10
±0,10±0,10±0,10
±0,10±0,10 ±0,15±0,10
±0,13±0,10±0,10
±0,13±0,13±0,13
Вслучаееслипределыосновнойприведеннойпогрешностипервичного
измерительного преобразователя в составе ИК вида 1 не указаны в таблице 7, то:
- пределы основной приведенной погрешности канала измерения давления не
превышают ±0,15%;
- пределы основной приведенной погрешности канала измерения перепада давления
не превышают ±0,6%.
Лист № 8
Всего листов 10
Таблица 8 - Основные метрологические характеристики ИК вида 2
Пределы основной приведенной погрешности измерительного канала, %, с учетом погрешности первичного
преобразователя при применении промежуточных измерительных преобразователей:
Пределы основной
приведенной
погрешности
первичного
измерительного
преобразователя, %
IM33-14EX-IM43-14-KFD2-CR4-группыIMS-AI-KFD2-STC4-KFD2-STC4-группы
CDRI CDRI 1.20 IM33 UNI/24VDC Ex1.H Ex1.20 IM31
±0,025
±0,040
±0,065
±0,075
±0,100
±0,025
±0,040
±0,065
±0,075
±0,100
±0,025
±0,040
±0,065
±0,075
±0,100
±0,025
±0,040
±0,065
±0,075
±0,100
при использовании модулей ввода аналоговых сигналов 140AVI03000
±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,15
±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,15
±0,10 ±0,10 ±0,10 ±0,10 ±0,13 ±0,10 ±0,10 ±0,20
±0,13 ±0,10 ±0,10 ±0,10 ±0,13 ±0,10 ±0,10 ±0,20
±0,13 ±0,13 ±0,13 ±0,13 ±0,15 ±0,13 ±0,13 ±0,20
при использовании модулей 140ACI03000
±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10
±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10
±0,13 ±0,13 ±0,10 ±0,10 ±0,20 ±0,10 ±0,10 ±0,13
±0,13 ±0,13 ±0,10 ±0,10 ±0,10 ±0,13 ±0,13
±0,15 ±0,15 ±0,15 ±0,15 ±0,15 ±0,13 ±0,15
при использовании модулей BMXAMI0410, BMXAMI0810
±0,10 ±0,10 ±0,10 ±0,10 ±0,10
±0,10 ±0,10 ±0,10 ±0,10 ±0,10
±0,10 ±0,10 ±0,13 ±0,15 ±0,13 ±0,15 ±0,15 ±0,13
±0,10 ±0,10 ±0,13 ±0,13 ±0,13
±0,13 ±0,13 ±0,15 ±0,15 ±0,15
при использовании модулей 140ACI04000
±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10
±0,10 ±0,10 ±0,10 ±0,10 ±0,10 ±0,10
±0,15±0,15±0,13±0,13±0,13±0,10±0,10±0,10
±0,13±0,13±0,13±0,13±0,10±0,13
±0,15±0,15±0,15±0,15±0,13±0,15
Лист № 9
Всего листов 10
Вслучаееслипределыосновнойприведеннойпогрешностипервичного
измерительного преобразователя в составе ИК вида 2 не указаны в таблице 8, то:
- пределы основной приведенной погрешности канала измерения давления не
превышают ±0,15%;
- пределы основной приведенной погрешности канала измерения перепада давления
не превышают ±0,6%.
Таблица 9 - Основные метрологические характеристики ИК вида 3
Тип используемого
промежуточного
измерительного
преобразователя
Пределы основной приведенной погрешности измерительного
канала, %, с учетом погрешности промежуточного преобразователя
при использовании модулей вывода аналоговых сигналов:
BMXAMO0410 140ACO02000
BMXAMO0210;
BMXAMO0802
IMS-AI-UNI/24VDC
группы IM31
±0,15 ±0,10 ±0,15
±0,15 ±0,10 ±0,15
Таблица 10 - Основные метрологические характеристики ИК вида 4
Тип используемого модуля вывода
аналогового сигнала
BMXAMO0410
140ACO02000
BMXAMO0210
BMXAMO0802
Пределы основной приведенной погрешности
измерительного канала, %
±0,13
±0,10
±0,15
±0,15
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Наименование
Система автоматического регулирования давления «Идель»
Комплект ЗИП
Методика поверки
Комплект эксплуатационных документов
Кол. (шт.)
1
1
1
1
Поверка
осуществляется по инструкции НА.ГНМЦ.0051-2014 МП «ГСИ. Системы автоматического
регулирования давления «Идель». Методика поверки», утвержденной ГЦИ СИ ОП ГНМЦ
ОАО «Нефтеавтоматика» в г. Казань 04.04.2014 г.
Основное поверочное оборудование:
- калибратормногофункциональныйMC5-R,диапазонвоспроизведениясилы
постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности
воспроизведения ±(0,02% показания + 1,5 мкА); диапазон измерения силы постоянного тока
±100 мА, пределы допускаемой основной погрешности измерения ±(0,02% показания
+1,5 мкА);
- магазин сопротивлений Р4830/1, класс точности 0,05.
Сведения о методиках (методах) измерений
Методы измерений содержатся в Руководстве по эксплуатации на системы
автоматического регулирования давления «Идель».
Лист № 10
Всего листов 10
насистемыавтоматического
Нормативныедокументы,распространяющиеся
регулирования давления «Идель»
1. ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения».
2.ТУ4217-014-00137093-2003(КДСА.421413.001ТУ)«Системыавтоматического
регулирования давления «Идель». Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Допускается применение систем при осуществлении производственного контроля за
соблюдениемустановленныхзаконодательствомРоссийскойФедерациитребований
промышленной безопасности к эксплуатации опасного производственного объекта.
Изготовитель
ОАО «Нефтеавтоматика»
450005, г. Уфа, ул. 50-летия Октября, 24
тел/факс (347) 228-81-70
Испытательный центр
Государственный центр испытаний средств измерений Обособленное подразделение
Головной научный метрологический центр ОАО «Нефтеавтоматика» в г. Казань
420029, РТ, г. Казань, ул. Журналистов, д.2а;
Тел/факс: (843) 295-30-47; 295-30-96;
E-mail:
,
Аттестат аккредитации ГЦИ СИ ОП ГНМЦ «ОАО «Нефтеавтоматика» по проведению
испытаний средств измерений в целях утверждения типа № 30141-10 от 01.03.2010 г.
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.«____» __________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 49864-12 | Системы газоаналитические | Oldham мод. MX, Wingas | Фирма "Industrial Scientific Oldham SAS", Франция | 1 год | Перейти |
| 44531-10 | Системы автоматического пробоотбора взвешенных частиц в воздухе | EXPLORER PLUS | Фирма "Zambelli S.r.l.", Италия | 1 год | Перейти |
| 59005-14 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) энергоблоков ПГУ-247,5 ст. № 1, 2, 3 ОАО "Фортум" Ордена Ленина Челябинской ГРЭС | Нет данных | ООО "Прософт-Системы", г.Екатеринбург | 4 года | Перейти |
| 61933-15 | Преобразователи давления измерительные | EDS 3XX | Фирма "HYDAC Electronic GmbH", Германия | 1 год | Перейти |
| 21192-02 | Системы измерений длительности соединений | СИДС EWSD | Фирма "Siemens AG", Германия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
