Номер госреестра:
57703-14
Наименование СИ:
Установки радиометрические
Обозначение типа:
РАА-01
Производитель:
ФГУП "ПО "Маяк", г.Озерск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.06.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55474
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки радиометрические РАА-01
Назначение средства измерений
Установки радиометрические РАА-01 (далее - установка) предназначены для измерения
объемнойактивностиальфа-излучениядолгоживущихрадионуклидовввыбросахв
вентиляционнуютрубу промышленного объектана фонеприсутствия естественных
короткоживущих радионуклидов.
Описание средства измерений
В состав установки входят следующие технические средства:
– датчик-А ЖГИЦ.418223.002-01 (для преобразования поверхностной активности
альфа-частиц, осаждённых на фильтре типа АФА-РСП-20 или АФА-РМП-20, в скорость
счёта статистически распределённых во времени импульсов тока);
– устройствопреобразованиякомбинированноеУПМ-12956-0800(для
амплитудного отбора импульсов, поступающих с датчика-А, распределения их по двум
трактам измерения с целью исключения радоновой составляющей, а также формирования их
по амплитуде и длительности);
– блок обработки информации БОИ-01 ЖГИЦ.301441.001, включающий в себя:
1) электронный ротаметр Honeywell AWM720P1 (для измерения расхода воздуха,
проходящего через пробоотборную систему);
2) сетевой фильтр EMI Filter DL-1D31 (для обеспечения помехозащищённости);
3) блок питания TracoPower TXL035-1212D (для питания технических средств);
4) модуль ICP-con I-7080 Counter/Frequency Input Module (для приёма и обработки
числоимпульсных сигналов с УПМ-12);
5) модуль ICP-con I-7017 8-Channel Analog Input Module (для приёма и обработки
аналоговогосигналасэлектронногоротаметраHoneywellAWM720P1,контроля
низковольтного питания и режима замены фильтра);
– модуль ICP-con I-7561 USB to RS-232/422/485 Converter (для связи с верхним
уровнем);
– персональный компьютер или ноутбук (далее ПК) (для обработки и отображения
информации, представляет собой верхний уровень).
Воздухозаборник датчика-А в соответствии с Рис. 2 устанавливается на его торец и
фиксируется гайкой. Воздухозаборник датчика-А представляет собой камеру, имеющую
ниппели для входа и выхода контролируемого воздуха (потока аэрозолей) всасываемого
вакуумной линией и проходящего через фильтр, помещённый в фильтродержателе. Прижим
иотпусканиефильтродержателяосуществляется"бугельным"узломуплотнения,
позволяющим открывать камеру для смены фильтров. Входной ниппель воздухозаборника
соединяется с пробоотборной линией контролируемого трубопровода через рукав газовый
16
´
26-5В ГОСТ 10362-76 или другой гибкий шланг, обеспечивающий необходимую
герметичность. Выходной ниппель воздухозаборника соединяется с входным ниппелем
ротаметром через рукав газовый. Выходной ниппель ротаметра соединяется с вакуумной
линией через рукав газовый или другой гибкий шланг, обеспечивающий необходимую
герметичность.
Во время проведения регулирования (настройки), технического обслуживания, а
такжеиспытанийиповеркиустановкинаместофильтравфильтродержатель
воздухозаборника устанавливается рабочий эталон (источник) альфа-излучения типа 3П9.
Также допускается установка рабочегоэталона(источника) альфа-излученияс
Лист № 2
Всего листов 8
радионуклидом Pu-239 типа 3П9 непосредственно в воздухозаборник датчика-А установки
без фильтродержателя. Альфа-частицы, испускаемые альфа-активными радионуклидами,
осаждёнными (накопленными) на фильтре, в объёме сцинтиллятора вызывают световые
вспышки,которыепреобразуютсяфотоумножителемдатчика-А в импульсытока
отрицательной полярности и поступают на вход УПМ-12. В УПМ-12 эти импульсы
усиливаются,отбираютсяпоамплитуде(пропорциональноэнергииальфа-частиц),
нормализуются по длительности и амплитуде и передаются на модуль ICP-con I-7080
Counter/Frequency Input Module БОИ-01. УПМ-12 является двухканальным устройством, при
этом один канал у него настроен на энергию 5,15 МэВ, а второй – на энергию 8 МэВ, что
позволяет выделить искусственные долгоживущие альфа-активные нуклиды на фоне
присутствия естественных короткоживущих.
Расход воздуха в воздухозаборной системе определяется электронным ротаметром
Honeywell AWM720P1, размещённым в БОИ-01. Сигнал в виде постоянного напряжения с
выхода электронного ротаметра Honeywell AWM720P1 поступает на модуль ICP-con I-7017
8-Channel Analog Input Module БОИ-01. С БОИ-01 сигнал по интерфейсу RS-485 через
модуль ICP-con I-7561 USB to RS-232/422/485 Converter поступает на ПК, также входящий в
состав установки и представляющий собой верхний уровень. После измерения приращения
поверхностной активности альфа-излучающих аэрозолей, осевших на фильтре, за
определённый промежуток времени и вычисления объёма прокаченного через фильтр
воздуха за этот же промежуток времени выполняется вычисление по заданному алгоритму
объёмной активности альфа-излучающих аэрозолей. В случае превышения установленного
порогового значения объёмной активности срабатывает сигнализация.

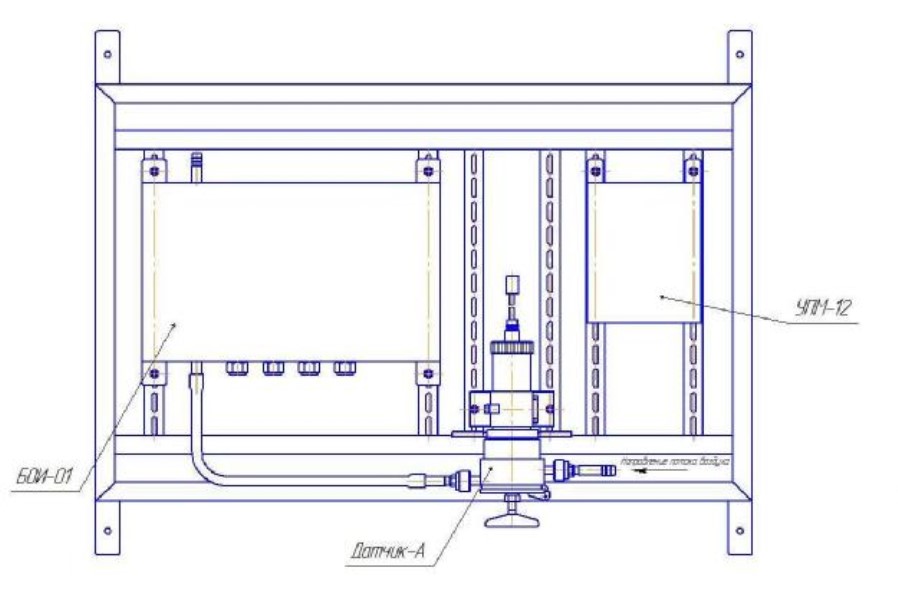

Рисунок 1 – Фотография установки радиометрической РАА-01
Лист № 3
Всего листов 8
Рисунок 2 – Общий вид датчика-А
Установка радиометрическая РАА-01 пломбируется в соответствии с конструкторской
документацией ЖГИЦ.412123.002 путём установки на корпуса составных частей трёх
специальных гарантийных этикеток с надписью "Не вскрывать", разрушающихся при попытке
вскрытия (поз. 1 – 3, указаны на Рис. 3).
2
Рисунок 3 – Места пломбировки
1
3
Лист № 4
Всего листов 8
В состав установки входят:
-
датчик-А ЖГИЦ.418223.002-01;
-
устройство преобразования комбинированное УПМ-12 956-0800;
-
блок обработки информации БОИ-01 ЖГИЦ.301441.001, содержащий в себе:
1) электронный ротаметр Honeywell AWM720P1;
2)сетевой фильтр EMI Filter DL-1D31;
3)блок питания TracoPower TXL035-1212D;
4)модуль ICP-con I-7080 Counter/Frequency Input Module;
5)модуль ICP-con I-7017 8-Channel Analog Input Module;
-
модуль ICP-con I-7561 USB to RS-232/422/485 Converter;
-
персональный компьютер или ноутбук;
-
экран 9506-6601;
-
шторка 970-22756-01;
-
trial 972-32709 (2 шт.).
Программное обеспечение
Управление работой всей установки и выполнение функции измерения осуществляется
встроенной программой, исключающую внешний доступ. Для осуществления проверки
работоспособности, настройки, поверки и просмотра внутреннего архива установки в
комплект поставки входит программа технологического контроля «RAA-01.exe» (далее –
программа).
Для работы программы необходима ПЭВМ с установленной операционной системой
MS Windows (не ниже Windows 98) и имеющая СОМ-порт. Порядок работы с программой
приведен в Приложении А руководства по эксплуатации ЖГИЦ.412123.002РЭ.
Программное обеспечение не оказывает влияния на метрологические характеристики
установки. Уровень защиты ПО установки от непреднамеренных и преднамеренных
изменений соответствуют уровню "А". Метрологически значимая часть ПО и измеренные
данные не требуют специальныхсредств защиты от преднамеренных изменений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
Наименование
ПО
Идентифика
ционное
наименован
ие ПО
Цифровой идентификатор ПО
(контрольная сумма исполняемого
кода)
RAA-01.exe
-
2.31
MD5
Номер
версии
(идентифик
ационный
номер) ПО
Алгоритм
вычисления
цифрового
идентифика
тора ПО
A693D68B871B00C87A75E93023FC
5A30
Наименование характеристики, единица измерения
1
×
10
-2
…5
×
10
4
Метрологические и технические характеристики
Основные метрологические и технические характеристики и их номинальные значения
приведены в таблице 2.
Таблица 2
Номинальное
значение
характеристики
Диапазон измерения объёмной активности долгоживущих альфа-
излучающих аэрозолей, Бк
×
м
-3
Лист № 5
Всего листов 8
Наименование характеристики, единица измерения
10
Питание от сети переменного тока напряжением, В, и частотой, Гц
Условия эксплуатации:
– температура окружающего воздуха,
°
С
– относительная влажность окружающего воздуха при
температуре 35
°
С и более низких температурах без
конденсации влаги, %, не более
– атмосферное давление, кПа (мм рт.ст.)
5…50
+50
минус 50
до (95±3)
Продолжение таблицы 2
Номинальное
значение
характеристики
Диапазон регистрируемых энергий альфа-частиц, МэВ
Пределы допускаемой основной относительной погрешности, %
Время установления рабочего режима, мин, не более
Время непрерывной работы, ч
3…8
±
40
15
24
Нестабильность результата измерений в течение 24 ч непрерывной
работы, %, не более
+
22
Потребляемая мощность, Вт, не более
Масса, кг, не более
Габаритные размеры, мм, не более
220
-
33
и (50
±
1)
20
35
1130
´
850
´
250
95
84,0…106,7
(630…800)
IP54
ГОСТ 14254-96
Условия транспортирования:
Прочность при транспортировании при повышенной температуре, °С
Прочность при транспортировании при пониженной температуре, °С
Прочность при транспортировании при воздействии повышенной
влажности при +35°С, %
Степень защиты от воздействия воды и попадания внешних твердых
предметов и пыли
Пределы допускаемой дополнительной относительной погрешности
при изменении температуры окружающего воздуха относительно
20
°
С в рабочем диапазоне от 5 до 50
°
С, %, на каждые 10
°
С
Средняя наработка на отказ, ч, не менее
Время восстановления, час, не более
Средний срок службы до капитального ремонта, лет, не менее
±
15
10000
2
10
Знак утверждения типа
Датчик-А
Устройство преобразования комбинированное УПМ-12
Знак утверждения типа наносят на титульный лист руководства по эксплуатации
ЖГИЦ.412123.002 РЭ и формуляра ЖГИЦ.412123.002 ФО – типографским способом.
и эксплуатационная документация,
Комплектность средства измерений
В комплект поставки установки входят изделия
приведенные в таблице 3.
Таблица 3
Наименование
Установка радиометрическая РАА-01 в составе:
1
ОбозначениеКол.
ЖГИЦ.412123.002 1
ЖГИЦ.418223.002-
01
956-08001
Лист № 6
Всего листов 8
Продолжение таблицы 3
–
1
ЖГИЦ.412123.002РЭ
1
Установка радиометрическая РАА-01. Формуляр
1
–
1
956-0800 РЭ
1
956-0800 ПС
1
–
1
–
1
–
1
–
1
–
1
–
1
–
1
Обозначение
ЖГИЦ.301441.001
–
–
–
–
–
–
–
9506-6601
970-22756-01
972-32709
Кол.
1
1
1
1
1
1
1
1
1
1
2
Наименование
Блок обработки информации БОИ-01, в составе:
Электронный ротаметр Honeywell AWM720P1
Сетевой фильтр EMI Filter DL-1D31
Блок питания TracoPower TXL035-1212D
Модуль ICP-con I-7080 Counter/Frequency Input Module
Модуль ICP-con I-7017 8-Channel Analog Input Module
Модуль ICP-con I-7561 USB to RS-232/422/485 Converter
Персональный компьютер или ноутбук
Экран
Шторка
Ручка
Установка радиометрическая РАА-01. Управляющая
программа (на компакт-диске)
Установка радиометрическая РАА-01. Руководство по
эксплуатации
ЖГИЦ.412123.002Ф
О
Свидетельство о поверке установки радиометрической РАА-
01
Устройство преобразования комбинированное УПМ-12.
Руководство по эксплуатации
Устройство преобразования комбинированное УПМ-12.
Паспорт
Электронный ротаметр Honeywell AWM720P1. Руководство
пользователя
Блок питания TracoPower TXL035-1212D. Руководство
пользователя
Модуль ICP-con I-7080 Counter/Frequency Input Module.
Руководство пользователя
Модуль ICP-con I-7017 8-Channel Analog Input Module.
Руководство пользователя
Модуль ICP-con I-7561 USB to RS-232/422/485 Converter.
Руководство пользователя
Модуль ICP-con I-7561 USB to RS-232/422/485 Converter.
Компакт-диск с драйверами и утилитами
Персональный компьютер или ноутбук. Руководство
пользователя
Поверка
Осуществляется в соответствии с методикой поверки, изложенной в разделе 4
Руководства по эксплуатации ЖГИЦ.412123.002РЭ, утвержденной ГЦИ СИ ОАО «СНИИП»
28.11.2011 г.
В перечень основного поверочного оборудования входят средства измерения,
оборудования и вспомогательные элементы в соответствии с таблицей 4.
Лист № 7
Всего листов 8
Таблица 4
Наименование и условное
обозначение
Техническая характеристика
Рабочие эталоны (источники)
альфа-излученияс
радионуклидом Pu-239 типа
3П9
ТУ 95 477-83
Ротаметр РМ-4-4,0 ГУЗ
ГОСТ 13045-81
П р и м е ч а н и е – Допускается применениедругих рабочих эталонов и средств измерений,
обеспечивающих требуемую точность измерений.
Обозначение
стандарта,
технических
условий,
конструкторского
документа
Активность радионуклида Pu-239 в источнике
(3
±
1)
×
10
1
; (5
±
3)
×
10
2
; (5
±
3)
×
10
3
и (2
±
1)
×
10
4
Бк,
площадь рабочей поверхности 10 см
2
, пределы
доверительной относительной погрешности
±
6 %
Пределыдопускаемойосновнойприведённой
погрешности
±
2,5%
Сведения о методиках (методах) измерений
Руководство по эксплуатации ЖГИЦ.412123.002 РЭ.
Нормативные и технические документы, устанавливающие требования к установкам
радиометрическим РАА-01
1. ГОСТ27451-87«Средстваизмеренийионизирующихизлучений.Общие
технические условия».
2. Установка радиометрическая РАА-01. Технические условия ЖГИЦ.412123.002 ТУ.
3. ГОСТ 22251-89 «Средства измерений объемной активности искусственного
радиоактивного аэрозоля. Общие технические требования и методы».
4. ГОСТ 8.090-79 «Государственная система обеспечения единства измерений.
Государственный специальный эталон и общесоюзная поверочная схема для средств измерений
объемной активности радиоактивных аэрозолей».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– осуществление производственного контроля за соблюдением установленных
законодательством РФ требований промышленной безопасности к эксплуатации опасного
производства;
– выполнение работ по обеспечению безопасных условий и охраны труда.
Изготовитель
Федеральное государственное унитарное предприятие «Производственное объединение
«Маяк» (ФГУП «ПО «МАЯК»)
Юридический адрес: РФ, 456780, Челябинская обл., г. Озерск, пр. Ленина, д.31.
Телефоны (35130) 2 50 11
Факс (35130) 2 38 26
E-mail:
Лист № 8
Всего листов 8
Испытательный центр
ГЦИ СИ ОАО «СНИИП»
Юридический адрес: РФ, 123060, Москва, ул. Расплетина, д. 5.
Телефон +7(499)198-97-00
Факс +7(499)943-00-63
Е-mail:
Аттестат аккредитации ГЦИ СИ ОАО «СНИИП» по проведению испытаний средств
измерений в целях утверждения типа № 30050-11 от 30.05.2011 г.
Ф.В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«___» __________ 2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 41844-14 | Установки контроля поверхностного загрязнения персонала | РЗБ-204 | ООО НПП "Радиационный контроль. Приборы и методы" (РАДИКО), г.Обнинск | 1 год | Перейти |
| 26094-11 | Установки дозиметрические термолюминесцентные | ДВГ-02ТМ | ФГУП НИИ промышленной и морской медицины (НИИПММ), г.С.-Петербург | 1 год | Перейти |
| 62370-15 | Установки измерительные эталонные | К2-83 | АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород | 1 год | Перейти |
| 11987-89 | Установки измерительные образцовые | К2-54 | ГУП "Нижегородский завод им.М.В.Фрунзе", г.Нижний Новгород | 2 года | Перейти |
| 10864-87 | Установки для аттестации концевых плоскопараллельных мер длины 3-го, 4-го и 5-го разрядов с математическим обеспечением | 70701 | Ленинградский инструментальный завод (ЛИЗ), г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
