Дозаторы весовые дискретного действия CBC/NET, ГРСИ 57517-14
Номер госреестра:
57517-14
Наименование СИ:
Дозаторы весовые дискретного действия
Обозначение типа:
CBC/NET
Производитель:
Фирма "C.B.C. S.r.l.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.05.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55273
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1486 от 30.11.2015 г.)
Дозаторы весовые дискретного действия CBC/NET
Назначение средства измерений
Дозаторы весовые дискретного действия CBC/NET (далее-дозаторы) предназначены для
дозирования сыпучих материалов.
Описание средства измерений
Конструктивно дозаторы состоят из грузоприемного устройства (далее - ГУ), системы
управления и весового устройства.
ГУ представляет собой весовой бункер, подвешенный к опорной раме в виде металличе-
ского каркаса. Весовое устройство состоит из двух или трех тензорезисторных весоизмеритель-
ных датчиков (далее – датчики), установленных между ГУ и силовым каркасом дозатора, а так
же весоизмерительного прибора SWA 2000 C (далее - прибор). В дозаторах применяются дат-
чики Z6 (Госреестр № 15400-2013) фирмы "Hottinger Baldwin Messtechnik GmbH", Германия.
Дозаторы оснащены интерфейсом RS232/RS485 для связи с внешними периферийными
устройствами.
Прибор выполняет функцию управления процессом загрузки материала в бункер методом
грубой и тонкой подачи дозируемого материала. С помощью прибора осуществляется автома-
тическое или ручное управление процессом дозирования, аварийная остановка, а также на-
стройка следующих режимов работы дозаторов:
- установка параметров для грубой и тонкой подачи дозируемого материала;
- установка номинальной массы дозы;
- настройка производительности;
- автоматическая установка нуля.
Общий вид дозаторов представлен на рисунке 1.
Рисунок 1.1 – Модификация с НПД до 60 кгРисунок 1.2 - Модификация с НПД до 2000 кг
Рисунок 1 – Общий вид дозаторов
Лист № 2
Всего листов 6
Рисунок 2- Внешний вид прибора SWA 2000 C
Принцип действия дозаторов основан на преобразовании деформации упругих элемен-
тов тензорезисторных датчиков, возникающей под действием силы тяжести дозируемого мате-
риала, в аналоговый электрический сигнал, изменяющийся пропорционально массе дозируемо-
го материала. Далее аналоговый электрический сигнал с датчиков поступает на весоизмери-
тельный прибор, в котором сигнал обрабатывается, и информация о массе дозируемого мате-
риала индицируется на цифровом табло.
На маркировочной табличке дозаторов указывают:
- обозначение типа дозаторов;
- класс точности;
- значения наибольшего и наименьшего пределов дозирования;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импорти-
руемых дозаторов;
- серийный trial;
- знак утверждения типа.
Схема пломбировки от несанкционированного доступа приведена на рисунке 3.

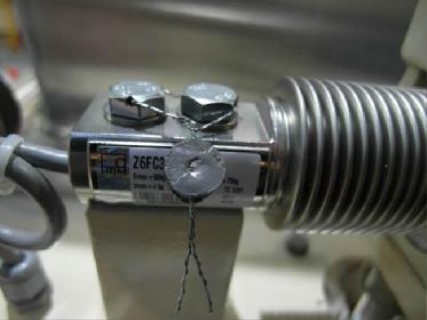

Рисунок 3.2 – Весоизмерительный датчик
(свинцовая пломба)

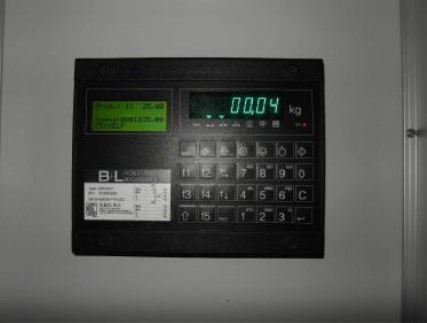

Рисунок 3.1- лицевая панель прибора
SWA 2000 C
Место нанесения знака поверки
Лист № 3
Всего листов 6

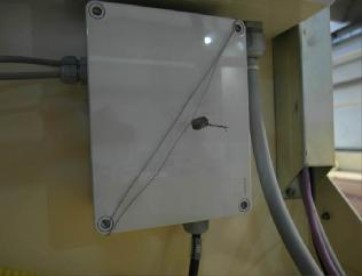

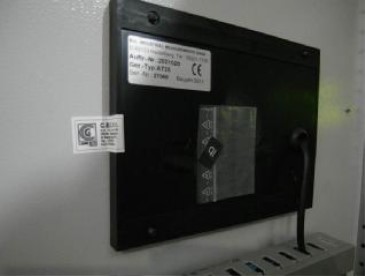

Рисунок 3.3- Дисплей (наклейка)Рисунок 3.4 – Соединительная коробка
(свинцовая пломба)

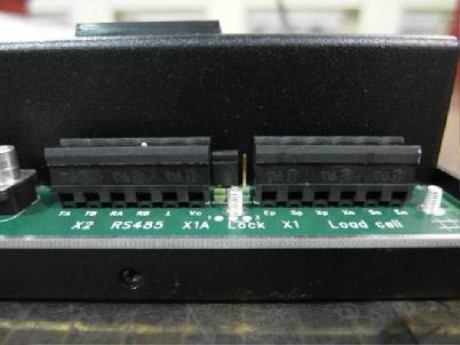

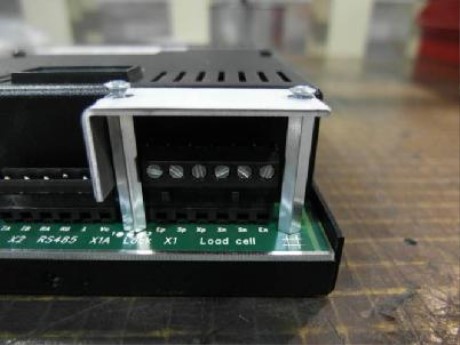

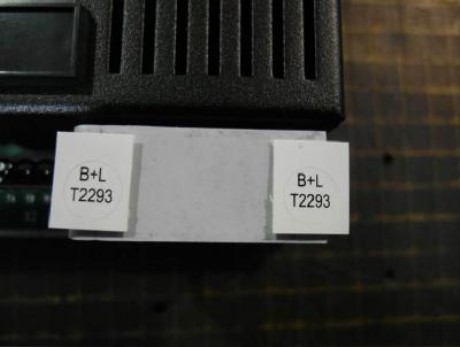

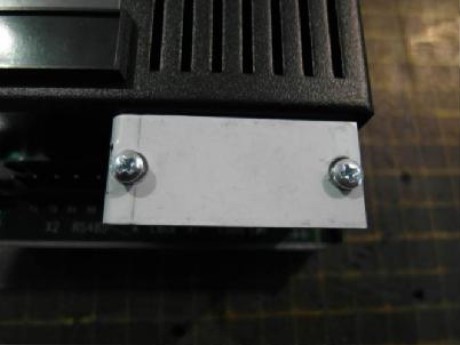

Рисунок 3.5 – Последовательность монтажа калибровочной перемычки на весоизмерительном
приборе в месте подключения весоизмерительных датчиков
Рисунок 3 –Пломбировка от несанкционированного доступа
Дозаторы выпускаются в модификациях, отличающихся пределами дозирования, классом
точности по ГОСТ 10223-97, дискретностью отсчета весового устройства, габаритными разме-
рами и имеют обозначение
Лист № 4
Всего листов 6
CBC/NET –Х
1
-X
2
-X
3
, где:
Х
1
-тип питателя (G - гравитационная подача, C - шнековая подача, CC - двойная
шнековая подача, CV – вибропитатель, N-ленточная подача)
X
2
- наибольший предел дозирования (кг);
X
3
- количество датчиков
Программное обеспечение
Программное обеспечение (далее – ПО) дозаторов является встроенным и полностью мет-
рологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
весоизмери-
тельный
прибор
Идентифика-
ционное на-
именование
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
SWA 2000 C
—*
С060602
—*
—*
Таблица 1
Номер версии
(идентифика-
ционный но-
мер)
программного
обеспечения
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного обес-
печения
* Примечание - Идентификационное наименование программного обеспечения, и алгоритм вы-
числения цифрового идентификатора ПО не используется на устройствах при работе со встро-
енным ПО.
Программное обеспечение (ПО) дозаторов реализовано в весоизмерительном приборе. ПО
не может быть модифицировано или прочитано через какой-либо интерфейс, т.к. имеет встро-
енную защиту. Номер версии ПО отображается на дисплее внешнего устройства при включе-
нии дозатора. Дополнительно, для предотвращения несанкционированного доступа к законода-
тельно контролируемым параметрам, служит пломбировка весоизмерительных датчиков с мон-
тажом калибровочной перемычки, пломбировка весоизмерительного прибора и соединительной
коробки.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии
с МИ 3286-2010 – «С».
Метрологические и технические характеристики
Основные метрологические характеристики дозаторов представлены в таблице 2.
№
Таблица 2
Наименование технических характери-
стик
Значения характеристик
CBC/ NET –…-60-…CBC/ NET –… -2000-…
30/60600/1500/2000
1100
10/20200/500/1000
1 Наибольший предел дозирования (НПД),
кг (N)
2 Наименьший предел дозирования
(НмПД), кг
3 Дискретность задания номинального значе-
ния массы дозы и дискретность отсчета
массыдозы, г
4 Класс точности по ГОСТ 10223-97*
1
0,5/1
Лист № 5
Всего листов 6
№
Наименование технических характери-
стик
Значения характеристик
CBC/ NET –…-60-…CBC/ NET –… -2000-…
Пределы допускаемых отклонений дейст-
вительных значений массы дозы от сред-
него значения для класса точности 0,5(1)
по ГОСТ 10223-97*
1
:
при первичной поверке или калибровке
Св. 1 до 10 кг включ.
Св. 10 до 15 кг включ.
Свыше 15 кг
±
0,375 % (
±
0,75 %) -
±
37,5 г (
±
75 г) -
±
0,25 % (
±
0,5 %)
При поверке или калибровке в эксплуа-
тации
Св. 1 до 10 кг включ.
5
Св. 10 до 15 кг включ.
Свыше 15 кг
±
0,75 % (
±
1,5%) -
±
75 г(
±
15 г) -
±
0,5 % (
±
1,0 %)
±
0,1875% (
±
0,375 %)
±
18,75 г (37,5)
6 Пределы допускаемых отклонений сред-
него значения массы дозы от номиналь-
ного значения как при первичной повер-
ке и калибровке, так и при поверке и ка-
либровке в эксплуатации*
2
:
Св. 1 до 10 кг включ.
Св. 10 до 15 кг включ.
Свыше 15 кг
7 Максимальная производительность, доз/ч
±
0,125 % (
±
0,25%)
2200150
8 Количество тензорезисторных датчиков,2 или 33 или 4
шт.
9 Габаритные размеры, мм, не более800×800×15002500×2500×7000
10 Масса, кг, не более 400 2500
Примечание – *
1
Класс точности конкретного дозатора определяется при первичной поверке в
зависимости от физических свойств дозируемого продукта;
*
2
значения в процентах вычисляют от номинального значения массы дозы.
Диапазон выборки массы тары весового устройства, % от НПД ………………………от 0 до 100
Диапазон рабочих температур,
°
С…………………………………………...от минус 10 до плюс 40
Электрическое питание от аккумулятора постоянного тока с параметрами:
- напряжение, В …………………………………………………………………………...24
- потребляемая мощность, не более, В·А …………………………………………….......7
Время прогрева дозатора, мин, не более ……………………………………………………………5
Знак утверждения типа
наносится типографским способом на эксплуатационную документацию и фотохимическим
способом на маркировочную табличку, расположенную на корпусе дозатора.
Комплектность средства измерений
НАИМЕНОВАНИЕ
1Дозатор в сборе
КОЛИЧЕСТВО
1 шт.
2Руководство по эксплуатации1 экз.
Лист № 6
Всего листов 6
Поверка
осуществляется в соответствии документом ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дис-
кретного действия. Методика поверки» и разделом «Поверка» руководства по эксплуатации на
дозаторы.
Идентификационные данные, а также процедура идентификации программного
обеспечения приведены в разделе 2.2 документа «Руководство по эксплуатации «Дозаторы ве-
совые дискретного действия CBC/NET»
Основные средства поверки:
- Гири, соответствующие классу точности М
1
по ГОСТ OIML R 111-1-2009;
- Весы или весовое устройство дозаторов с пределом допускаемой погрешности, не превышаю-
щим 1/3 предела допускаемого отклонения действительного значения массы дозы от среднего значе-
ния весового устройства поверяемого дозатора.
Сведения о методиках (методах) измерений
Руководство по эксплуатации», раздел 5 «Использование по назначению».
Нормативные и технические документы, устанавливающие требования к дозаторам весо-
вым дискретного действия CBC/NET
1 ГОСТ 10223-97 «Дозаторы весовые дискретного действия. Общие технические требования»
2 ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного действия. Методика поверки»
3 Техническая документация фирмы «C.B.C. S.r.l.», Италия.
Изготовитель
«C.B.C. S.r.l.», Италия,
S.S. 75 Centrale Umbra, km 4, 190
06083 – Ospedalicchio di Bastia Umbra (PG)
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 55627-13 | Весы неавтоматического действия вагонные | БАМ | ООО "Волгоградский Завод Весоизмерительной Техники", г.Волгоград | 1 год | Перейти |
| 44643-10 | Контроллеры-дозаторы | DL8000 | Фирма "Emerson Process Management / Fisher Controls International LLC", США | 3 года | Перейти |
| 83798-21 | Дозаторы весовые автоматические дискретного действия | BS | Harbin Boshi Automation Co., Ltd., Китай | 1 год | Перейти |
| 54024-13 | Весы автоматического действия | AC1-150-NF | Фирма "Packital S.r.l.", Италия | 1 год | Перейти |
| 41057-09 | Дозатор весовой дискретного действия | DC | Компания "FANYUAN GROUP", Китай | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
