Дозаторы весовые электронные дискретного действия ADW, ГРСИ 57516-14
Номер госреестра:
57516-14
Наименование СИ:
Дозаторы весовые электронные дискретного действия
Обозначение типа:
ADW
Производитель:
Фирма "Shanghai Yamato Scale Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.05.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55272
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозаторы весовые электронные дискретного действия ADW
Назначение средства измерений
Дозаторы весовые электронные дискретного действия ADW (далее - дозаторы)
предназначены для дозирования сыпучих материалов.
Описание средства измерений
Конструктивно дозаторы состоят из грузоприемного устройства (далее - ГУ), весового
устройства и системы управления.
ГУ представляет собой ряд промежуточных бункеров, куда подается дозируемый
продукт посредством вибрационных питателей. Весовое устройство состоит из ряда
весоизмерительныхбункеров(далее-бункер),каждыйизкоторыхопираетсяна
тензорезисторный весоизмерительный датчик (далее – датчик), установленный на несущую
раму дозатора, а также устройства обработки аналоговых данных (плата управления
EVA0019F). Система управления представляет собой контроллер RCU-901С с сенсорной
панелью управления и отображения информации (далее - терминал). Дозаторы оснащены
интерфейсом RS232С для связи с внешними периферийными устройствами.
Общий вид дозаторов представлен на рисунке 1.

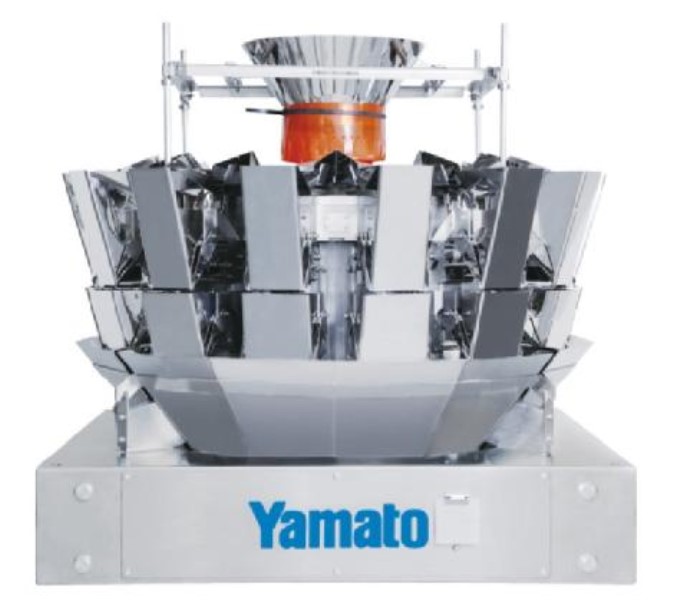

Рисунок 1 – Общий вид дозаторов
Лист № 2
Всего листов 6

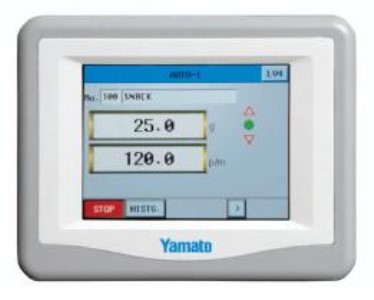

Рисунок 2 – Внешний вид контроллера RCU-901С
Принцип действия дозаторов основан на преобразовании деформации упругих
элементов тензорезисторных датчиков, возникающей под действием силы тяжести дозируемого
материала, в аналоговый электрический сигнал, изменяющийся пропорционально массе
дозируемого материала. Далее аналоговый электрический сигнал с датчиков поступает в
контроллер, где сигнал обрабатывается, и информация о массе дозируемого материала
передается в терминал. Терминал выполняет функцию управления процессом загрузки
материала в промежуточные бункеры, рассчитывает возможные комбинации по данным о массе
продукта в каждом весоизмерительном бункере, находит и выбирает комбинацию, наиболее
близкую к заданному номинальному значению массы дозы. С помощью терминала
осуществляется автоматическое управление процессом дозирования, аварийная остановка, а
также настройка следующих режимов работы дозаторов:
-
установка параметров для подачи дозируемого материала;
-
установка номинальной массы дозы;
-
настройка производительности;
-
автоматическая установка нуля.
На маркировочной табличке дозаторов указывают:
-
обозначение типа дозаторов;
-
класс точности;
-
значения наибольшего и наименьшего пределов дозирования;
-
торговую марку изготовителя и его полное наименование;
-
торговую марку или полное наименование представителя изготовителя для
импортируемых дозаторов;
-
серийный номер;
-
знак утверждения типа.
Знак поверки в виде наклейки наносится на корпус устройств рядом с маркировочной
табличкой.
Схема пломбировки от несанкционированного доступа приведена на рисунках 3 - 4.

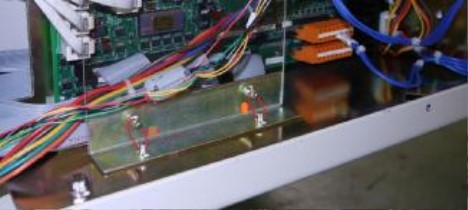

Рис. 3 – Пломбировка весоизмерительных бункеров (свинцовая пломба)
Лист № 3
Всего листов 6

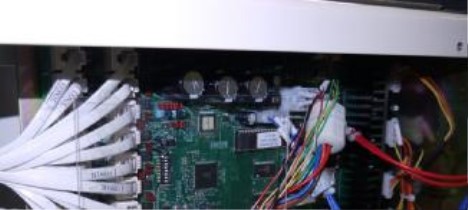

Рис. 4 – Пломбировка платы управления EVA0019F (доступ к переключателю юстировки)
Модификации дозаторов имеют обозначение вида ADW – Х
1
– X
2
– А – X
3
, где:
Х
1
– условное обозначение объема бункера:
3 – свыше 0,5·10
-3
м
3
до 1,0·10
-3
м
3
вкл.;
5 – свыше 3,0·10
-3
м
3
до 8,0·10
-3
м
3
вкл.;
X
2
– количество бункеров (10, 14 или 20);
X
3
– исполнение дозаторов:
CC– стандартное исполнение;
WCC– корпус основания из нержавеющей стали;
HCC– исполнение с увеличенной высотой;
HWCC – исполнение с увеличенной высотой и корпусом основания из
нержавеющей стали.
Программное обеспечение
Программное обеспечение (ПО) дозаторовреализованоаппаратноиявляется
встроенным. ПО физически разделено на метрологически значимую и незначимую части.
Метрологически значимое ПО дозаторов реализовано в плате управления EVA0019F и его
изменение невозможно при опломбированном переключателе юстировки (рис. 4). Параметры,
определяющие технические и метрологические характеристики устройств, в том числе
показателиточности,хранятсявэнергонезависимойпамяти (EEPROM) дозаторов.
Идентификация ПО осуществляется путем входа в информационное меню «неисправности» на
сенсорной панели управления терминала.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Номер версииЦифровойАлгоритм вычис-
Наименование Идентификационное (идентификацион- идентификатор ПО ления цифрового
ПОнаименование ПОный номер) ПО(контрольная сумма идентификатора
исполняемого кода)ПО
—*—*1.34—*—*
* Примечание — Наименование ПО, идентификационное наименование ПО, цифровой
идентификатор ПО и алгоритм его вычисления не используются при работе со встроенным ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в
соответствии с МИ 3286-2010 – «С».
Пломба
Переключатель юстировки
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Основные метрологические характеристики дозаторов представлены в таблице 2.
от НмПД до 50 г вкл.
Св. 50 до 100 г вкл.
от НмПД до 50 г вкл.
Св. 50 до 100 г вкл.
Св. 300 до 500 г вкл.
от НмПД до 50 г вкл.
Св. 50 до 100 г вкл.
Св. 100 до 200 г вкл.
Св. 200 до 300 г вкл.
Таблица 2
Значения характеристик
1000
Наименование технических характеристик
1Наибольший предел дозирования (НПД), г
2Наименьший предел дозирования (НмПД), г
4
3Дискретность задания номинального значения массы дозы и0,1
0,5/1
при первичной поверке или калибровке:
±
2,25 % (
±
4,5 %)
Св. 100 до 200 г вкл.
±
1,12 г (
±
2,25 г)
±
1,12 % (
±
2,25 %)
Св. 200 до 300 г вкл.
±
2,25 г (
±
4,5 г)
±
0,75% (
±
1,5%)
±
3,75 г (
±
7,5 г)
Св. 300 до 500 г вкл.
Св. 500 до 1000 г вкл.
При поверке или калибровке в эксплуатации:
±
4,5 % (
±
9,0 %)
Св. 100 до 200 г вкл.
±
2,24 г (
±
4,5 г)
±
2,24 % (
±
4,5 %)
Св. 200 до 300 г вкл.
±
4,5 г (
±
9,0 г)
дискретность отсчета массы дозы, d, г
4Класс точности по ГОСТ 10223-97*
1
5
Пределы допускаемых отклонений действительных значений
массы дозы от среднего значения для класса точности 0,5(1) по
ГОСТ 10223-97*
1
:
±
1,5% (
±
3,0%)
±
7,5 г (
±
15,0 г)
±
1,125 % (
±
2,25 %)
±
0,56 г (
±
1,125 г)
±
0,56 % (
±
1,125 %)
±
1,125 г (
±
2,25 г)
Св. 500 до 1000 г вкл.
6
Пределы допускаемых отклонений среднего значения массы
дозы от номинального значения как при первичной поверке и
калибровке, так и при поверке и калибровке в эксплуатации*
2
:
Св. 300 до 500 г вкл.
Св. 500 до 1000 г вкл.
7Максимальная производительность, доз/мин
8Габаритные размеры, мм, не более
9Масса, кг, не более
±
0,375% (
±
0,75%)
±
1,875 г (
±
3,75 г)
70, 120, 140
1700×1700×1860
700
0…100
от минус 10 до плюс 40
10 Диапазон выборки массы тары весового устройства, % от НПД
11 Диапазон рабочих температур,
°
С
12 Параметры электрического питания:
напряжение, В
частота, Гц
потребляемая мощность, В•А, не более
187…242
49…61
3
Лист № 5
Всего листов 6
Примечания:
*
1
– Класс точности конкретного дозатора определяется при первичной поверке в зависимости
от физических свойств дозируемого продукта;
*
2
– Значения в процентах вычисляют от номинального значения массы дозы.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на эксплуатационную
документацию и фотохимическим способом на маркировочную табличку, расположенную на
корпусе дозатора.
Комплектность средства измерений
1. Дозатор в сборе....................................................................................................1 шт.
2. Руководство по эксплуатации (РЭ)....................................................................1 экз.
Поверка
осуществляется в соответствии с ГОСТ 8.523-2004 «ГСИ. Дозаторы весовые дискретного
действия. Методика поверки» и разделом 2.5 «Поверка» руководства по эксплуатации на
дозаторы.
Идентификационные данные, а также процедура идентификации программного
обеспечения приведены в разделе 2.4 «Программное обеспечение» и 2.5.3 «Идентификация
программного обеспечения» документа «Руководство по эксплуатации «Дозаторы весовые
электронные дискретного действия ADW»
Основные средства поверки:
-
гири, соответствующие классу точности М
1
по ГОСТ OIML R 111-1-2009;
-
весы или весовое устройство дозаторов с пределом допускаемой погрешности, не
превышающим 1/3 предела допускаемого отклонения действительного значения массы дозы от
среднего значения весового устройства поверяемого дозатора.
Сведения о методиках (методах) измерений
Руководство по эксплуатации, раздел 5 «Автоматическое управление/Рабочий цикл».
Нормативные и технические документы, устанавливающие требования к дозаторам
весовым электронным дискретного действия ADW
1. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы».
2. ГОСТ 10223-97 «Дозаторы весовые дискретного действия. Общие технические
требования».
3. Техническая документация фирмы «Shanghai Yamato Scale CO., Ltd», КНР
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке
товаров.
Изготовитель
Фирма «Shanghai Yamato Scale CO., Ltd», КНР
No. 368 Qingda Rd., Heqing Town, Pudong, Shanghai
Заявитель
Представительство ООО «ЯМАТО СКЕЙЛ ГмбХ»(Германия),
109341, Россия, г. Москва,ул. Люблинская 151, офис 339
тел: +7 495 620 48 70, факс: +7 495 620 48 77
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д. 46.
Телефон: (495) 437 5577, факс: (495) 437 5666.
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.
«_____» _______________ 2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 7273-79 | Дозаторы поршневые | А-1-5 | Нет данных | Нет данных | Перейти |
| 8885-82 | Часы электронные дорожные с сигнальным устройством | Электроника 22-01 | Нет данных | Нет данных | Перейти |
| 9991-87 | Часы наручные электронные | Электроника 53 | Завод "Электроника" ПО "Интеграл", Беларусь, г.Минск | Первичная поверка при выпуске | Перейти |
| 8607-82 | Часы электронные цифровые автомобильные | Электроника 12-23 | Нет данных | Нет данных | Перейти |
| 51585-12 | Весы стационарные электронные | Datalogic Magellan 8300/8400 | Фирма "Datalogic USA, Inc.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
