Номер госреестра:
57513-14
Наименование СИ:
Весы неавтоматического действия
Обозначение типа:
BM-G
Производитель:
Фирма "A&D Company Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2446
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия BM-G
Назначение средства измерений
Весы неавтоматического действия BM-G (далее – весы) предназначены для
статических измерений массы.
Описание средства измерений
Принцип действия весов основан на компенсации массы взвешиваемого груза
электромагнитнойсилой,создаваемойсистемойавтоматическогоуравновешивания.
Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза,
преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие
части:грузоприемноеустройство,грузопередающееустройство,весоизмерительное
устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.
Весы снабжены следующими устройствами (в скобках указаны соответствующие
пункты ГОСТ OIML R 76-1-2011):
устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и
Т.2.7.2.2);
устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);
устройство предварительного задания массы тары (Т.2.7.5);
устройство слежения за нулем (Т.2.7.3);
устройство первоначальной установки нуля (Т.2.7.2.4);
вспомогательное показывающее устройство (Т.2.5);
устройство выбора единиц измерений (2.1).
Весы имеют следующие режимы работы (4.20 ГОСТ OIML R 76-1–2011):
счетный режим;
вычисление процентных соотношений;
режим сравнения.
Весы оснащены интерфейсом USB, RS-232 для связи с периферийными устройствами
(например, персональный компьютер, принтер и т.п.).
Питание весов осуществляется от адаптера сетевого питания.
Весы выпускаются в различных модификациях, отличающихся метрологическими
характеристиками.
Общий вид весов и обозначение места нанесения знака поверки представлены на
рисунке 1.
Лист № 2
Всего листов 5

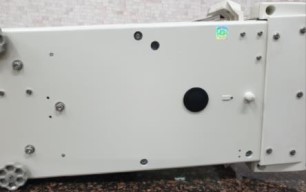

Рисунок 1 – Общий вид весов и обозначение места нанесения знака поверки
Для защиты весов от несанкционированной настройки и вмешательства, которые
могут привести к искажению результатов измерений, весы пломбируются контрольной
этикеткой изготовителя/импортёра. Схема пломбирования приведена на рисунке 2.
Рисунок 2 – Схема пломбирования весов от несанкционированного доступа
Маркировка весов приведена на маркировочных табличках, закрепленных на корпусе
весов и, в общем случае, содержит:
– обозначение весов;
– торговую марку изготовителя и его полное наименование;
– торговую марку или полное наименование представителя изготовителя для
импортируемых весов;
– класс точности;
– максимальную нагрузку (Max);
– минимальную нагрузку (Min);
– действительную цену деления (d);
– поверочный интервал (е);
– серийный номер;
– диапазон температур;
– год изготовления весов;
– знак утверждения типа.
Место
нанесения знака
поверки
Схема пломбирования контрольными этикетками
Лист № 3
Всего листов 5
Идентификационные данные (признаки)
Значение
Программное обеспечение
Программное обеспечение (далее – ПО) весов является встроенным, используется в
стационарной(закрепленной)аппаратнойчастисопределеннымипрограммными
средствами.
В весах используется встроенное программное обеспечение (ПО), выполняющее
функции по сбору, передаче, обработке и представлению измерительной информации.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее при включении весов.
Уровеньзащитыпрограммногообеспечения«средний»всоответствии
с Р 50.2.077 – 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационное наименование ПО
-
Номер версии (идентификационный номер) ПО
P-1.ХХ
1)
или P-1.ХХХ
2)
-
Другие идентификационные признаки (ID)
1)
ХХ могут принимать значения от 50 до 64
2)
ХХХ могут принимать значения от 660 и выше
от 0 до Max
|mpe|
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики весов
Наименование
Значение для модификации
характеристики BM-20G BM-22GBM-252G BM-200G
BM- BM-
300G 500G
Специальный (I)
(Max), г
Класс точности по
ГОСТ OIML R 76-1–2011
Максимальная нагрузка
225,1/22250220
320520
(Мin), мг
Минимальная нагрузка
0,10,1110
1010
мг
Поверочный интервал (e),
1111
11
ления шкалы (d), мг
Действительная цена де-
0,0010,001/0,010,010,1
0,10,1
валов n)
320000520000
Число
(
поверочных интер-
220005100/22000250000220000
Пределы допускаемой
погрешности весов, mpe,
при поверке, мг, в
интервалах взвешивания:
от Min до 22 г±0,5±0,5
-±0,5±0,5
-±1,0±1,0
-±1,5±1,5
±0,5±0,5
±1,0±1,0
±1,5±1,5
от Min до 50 г-
св. 50 г до 200 г включ.-
св. 200 г-
Диапазон
уравновешивания тары, г
Повторяемость (размах)
показаний, не более
Лист № 4
Всего листов 5
326; 259; 466
Габаритные размеры чашки весов, (диаметр), мм, не более:
BM-20G, BM-22G
BM-252G, BM-200G, BM-300G, BM-500G
25
90
Значение характеристики
+15, + 25
до 85 (без конденсации)
от 187 до 242
от 49 до 51
Таблица 3 – Основные технические характеристики весов
Наименование характеристики
Условия эксплуатации:
- предельные значения температуры (Tmin, Тmах), °С
- относительная влажность воздуха %
Параметры электрического питания через адаптер:
- входное напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры весов (длина; ширина; высота), мм,
не более
Масса весов, кг, не более
Средний срок службы весов, лет
Вероятность безотказной работы за 2000 ч
10
10
0,95
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и
маркировочную табличку, расположенную на корпусе весов.
Комплектность средства измерений
Таблица 4 – Комплектность весов неавтоматического действия BM-G
Наименование
Весы
Обозначение
-
Количество
1 шт.
Адаптер сетевого питания -
1 шт.
Руководство по эксплуатации -
1 экз.
Поверка
осуществляетсяподокументуПриложениеДА«Методикаповеркивесов»
ГОСТ OIML R 76-1-2011.
Основные средства поверки:
- гири эталонные 1-го, 2-го разряда по Государственной поверочной схеме для
средств измерений массы, утвержденной Приказом Росстандарта от 29 декабря 2018 № 2818.
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус весов или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам
неавтоматического действия BM-G
ГОСТ OIML R 76-1–2011 Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 года № 2818 «Об утверждении
Государственной поверочной схемы для средств измерений массы»
Техническая документация фирмы «A&D Company, Limited», Япония
Лист № 5
Всего листов 5
Изготовитель
Фирма «A&D Company, Limited», Япония
Адрес: 3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, Japan
Телефон: 81 (03) 5391-6132
Факс: 81 (03) 5391-6148
Web-сайт: https://www.aandd.jp
E-mail: info@aandd.co.jp
Заявитель
Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»
(ООО «ЭЙ энд ДИ РУС»), г. Москва
ИНН 7731547200
Адрес: 117545, г. Москва, ул. Дорожная, д. 3, корп.6, комн. 8б
Телефон/факс: (495) 937 33 44, (495) 937 55 66
Web-сайт: www.and-rus.ru
Е-mail info@and-rus.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
119361, г. Москва, ул. Озерная, д. 46.
Тел.: (495) 437 5577, факс: (495) 437 5666.
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств изме-
рений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Испытательный центр в части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
Trial: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541
Готовы поверить данное средство измерений.
