Номер госреестра:
57498-14
Наименование СИ:
Измерители давления и температуры
Обозначение типа:
ИДТ
Производитель:
ООО "БВН машины", г.Новочеркасск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.05.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55252
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители давления и температуры ИДТ
или ИДТ)
измеряемых
Назначение средства измерений
Измерители давления и температуры ИДТ (далее – измерители
предназначены для измерения давления и температуры и преобразования
параметров в унифицированный сигнал.
Описание средства измерений
ИДТ состоит из датчика давления (далее ДИ) разнесенной конструкции, в первичный
преобразователь которого встроен чувствительный элемент температуры ЭЧП-М Pt100,
преобразователя температуры (далее ПТ) и устройства обнуления УО-402. ДИ и его
электронный блок (вторичный преобразователь) разнесены и соединяются друг с другом
кабельной перемычкой длинной до 100 мм. К электронному блоку ДИ, кабельной перемычкой
длинной до 10 м (либо непосредственно) подключается ПТ. Разделенность конструкции ДИ
позволяет помещать его первичный преобразователь и электронный блок в отличные друг от
друга окружающие среды.
Принципдействия измерителя по каналу измерения давления основан на
последовательном преобразовании изменения сопротивления тензочувствительного элемента,
наклеенного на упругую мембрану первичного преобразователя ДИ, при деформации
последней под воздействием измеряемого давления, в аналоговый токовый сигнал,
пропорциональный измеряемой величине.
Принцип действия измерителя по каналу измерения температуры основан на
последовательном преобразовании изменения сопротивления чувствительного элемента ЭЧП-
М Pt100, размещенного в первичном преобразователе ДИ, в аналоговый токовый сигнал,
пропорциональный измеряемой величине.
Составные части ИДТ - ДИ и ПТ, имеют маркировку по взрывозащите 0ExiaIICT4X,
соответствуют требованиям ТРТС 012/2011, ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ
30852.0-2002 (МЭК 60079-0:1998), ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ 30852.10-
2002 (МЭК 60079-11:1999) и могут устанавливаться во взрывоопасных зонах помещений и
наружных установок согласно ГЛ.7.3ПУЭ.
Знак «Х» в маркировке взрывозащиты указывает на особые условия эксплуатации,
связанные с тем, что составные части ИДТ эксплуатируются только в комплекте с
искробезопасными блоками питания, обеспечивающими их питание и взрывозащиту вида
«искробезопасная электрическая цепь».
ИДТ предназначен для работы в системах автоматического контроля, регулирования и
управлениятехнологическимипроцессамивзрывоопасныхпроизводствнастадиях
формования иполимеризации изделийи обеспечивает непрерывное измерениеи
преобразование значенияизмеряемых параметров-давленияитемпературыв
унифицированный токовый выходной сигнал дистанционной передачи.

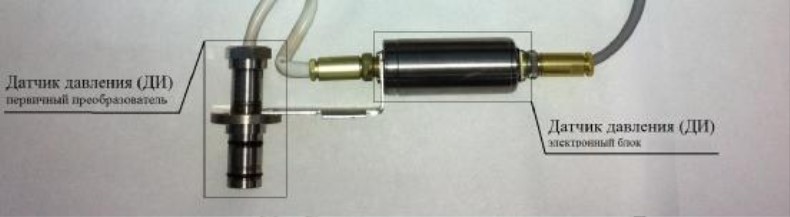

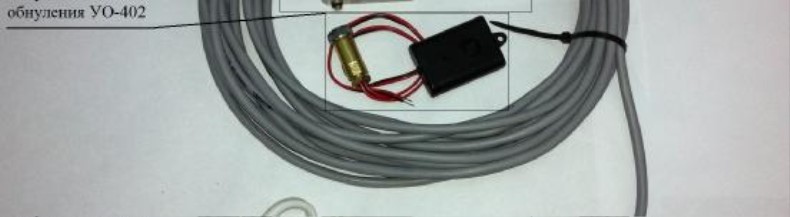

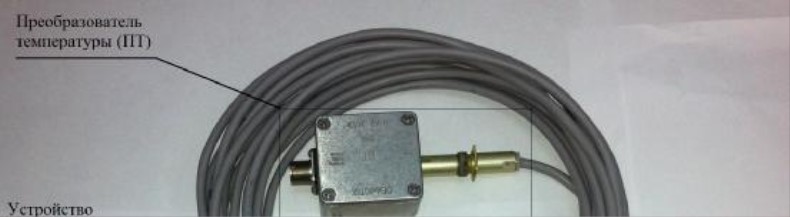

Внешний вид датчика давления (ДИ), преобразователя температуры (ПТ) и
устройства обнуления УО-402 представлены на рисунке 1.
Лист № 2
Всего листов 5
показатели точности,
Требования ТУ
10
от 0 до 100
±0,5
0,1
±0,5
Pt100
А
Рисунок 1. Внешний вид ИДТ
Метрологические и технические характеристики
Метрологические и технические характеристики, включая
Измерители давления и температуры ИДТ представлены в таблице 1.
Таблица 1.
№Наименование параметра
1 Верхний предел измерения давления, МПа
2Диапазон измерения температуры, ºС
3 Пределы допускаемой приведенной погрешности по каналу
измерения давления, %
4 Вариация выходного сигнала по каналу измерения давления, %,
не более
5Пределы допускаемой основной абсолютной погрешности по
каналу измерения температуры, ºС
6 Номинальная статическая характеристика преобразования
первичного термопреобразователя по ГОСТ 8.6651-2009
7Класс допуска первичного термопреобразователя по
ГОСТ 8.6651-2009
8Параметры искробезопасности по каналу давления:
- максимальное входное напряжение U
i
, В
- максимальный входной ток, I
i
, А
- максимальная входная мощность P
i
, мВт
- максимальная внутренняя индуктивность L
i
, мкГн
- максимальная внутренняя емкость C
i
, нФ
28
93
1000
10
50
Лист № 3
Всего листов 5
30
100
760
--
10
9Параметры искробезопасности по каналу температуры:
- максимальное входное напряжение U
i
, В
- максимальный входжной ток, I
i
, А
- максимальная входная мощность P
i
, мВт
- максимальная внутренняя индуктивность L
i
, мкГн
- максимальная внутренняя емкость C
i
, нФ
10 Сопротивление одного провода линии связи между ДИ и ПТ по
каналам измерения давления, температуры и блоком питания,
Ом, не более
11 Рабочие условия эксплуатации:
температурный диапазон, °С
атмосферное давление, кПа (мм рт.ст.)
от 0 до 80
от 84,0 до 106,7
(от 630 до 800)
1,8
Ø 19,5х29
Ø 40х78
Ø 32х84
112х58х35
12 Потребляемая мощность, В·А, не более
13 Установочные размеры штуцера первичного преобразователя ДИ.
14 Габаритные размеры , мм:
-первичный преобразователь
- электронный блок ДИ
- преобразователь температуры ПТ (д×ш×в)
15 Масса, кг
- первичный преобразователь;
- электронный блок ДИ;
- преобразователь температуры.
0,15
0,20
0,21
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и
паспорта методом печати.
Комплектность средства измерений
Комплектность измерителей давления и температуры ИДТ представлена в таблице 2.
Таблица 2.
ОбозначениеНаименованиеКол-воПримечание
МДВГ 406233.032 Датчик избыточного давления ДИ- 1
12П-06-2-Ех
АЛДМ 408861.001 Преобразователь температуры ПТ 1
УО-402 Устройство обнуления 1
Документация
АЛДМ 406233.004 РЭРуководство по эксплуатации, раздел1
3 «Методика поверки»,
утвержденному ГЦИ СИ ФБУ
«Ростовский ЦМ» 20.12.2013г.
АЛДМ 406233.004 ПС Паспорт 1
АЛДМ 406233.004 ФО Формуляр 1
Комплект монтажных частей
АЛДМ 487847.001Кабель соединительный1До 10 м
ГЕ0364.126ТУ Розетка 2РМТ14КПЭ4Г1В1В1
ГОСТ 9833-73 Кольцо 015,5-019,5-2-5 2
ГОСТ 11738-72 Винт М6х20.68.039 3
Лист № 4
Всего листов 5
Поверка
осуществляетсявсоответствиисразделом3«Методикаповерки»документа
АЛДМ 406233.004 РЭ «Измерители давления и температуры ИДТ. Руководство по
эксплуатации», утвержденного ФБУ «Ростовский ЦСМ» 20.12.2013 г.
При проведении поверки применяется следующее поверочное оборудование:
- манометр грузопоршневой МП-600 (Госреестр № 52189-12);
- термостат переливной прецизионный ТПП-1 (Госреестр № 33744-07);
- измеритель-регулятортемпературымногоканальныйпрецизионныйМИТ8
(Госреестр № 19736-05);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ (Госреестр
№ 32777-06);
- магазин сопротивления Р4831 (Госрееср № 6332-77);
- вольтметр универсальный цифровой В7-34А (Госрееср № 7982-80).
Сведения о методиках (методах) измерений
АЛДМ 406233.004 РЭ «Измерители давления и температуры ИДТ. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
давления и температуры ИДТ
- ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний»;
- ГОСТ22520-85«Датчикидавления,разреженияиразностидавленийс
электрическими аналоговыми сигналами ГСП. Общие технические условия»;
- ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа»;
- ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры»;
- ТУ4212-004-70666137-2013«ИзмерителидавленияитемпературыИДТ.
Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Применяются вне сферы государственного регулирования.
Изготовитель
Общество с ограниченной ответственностью «БВН машины» (ООО «БВН машины»),
г. Новочеркасск Ростовской обл.
Адрес: 346428, Ростовская область, г. Новочеркасск, ул. Троицкая 39/166.
Тел./факс: (86352) 4-83-14.
e-mail:
.
Лист № 5
Всего листов 5
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)
Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58.
тел.:(863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88.
e-mail:
,
.
.
Аттестат аккредитации ФБУ «Ростовский ЦСМ» по проведению испытаний средств измерений
в целях утверждения типа № 30042-13 от 11.12.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин.
М.п.«______»___________2014 г.
