Измерители теплофизических параметров LFA 467 HyperFlash, ГРСИ 57491-14
Номер госреестра:
57491-14
Наименование СИ:
Измерители теплофизических параметров
Обозначение типа:
LFA 467 HyperFlash
Производитель:
Фирма "NETZSCH-Geratebau GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству№ 55244
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители теплофизических параметров модификации LFA 467 HyperFlash
Назначение средства измерений
Измерители теплофизических параметров модификации LFA 467 HyperFlash (далее
измерители) предназначены для измерения температуропроводности материалов в широком
интервале температур.
Описание средства измерений
Принцип действия измерителей LFA 467 HyperFlash основан на импульсном методе,
который состоит в следующем: передняя сторона плоскопараллельного образца испытываемого
материала нагревается коротким лазерным импульсом. Выделившаяся на поверхности образца
теплота распространяется через образец и вызывает увеличение температуры на его задней
поверхности. Возрастание температуры измеряется в зависимости от времени с помощью
температурногоИК-детектора.Анализполученнойтемпературнойкривойпозволяет
определить температуропроводность образца.
Измерители LFA 467 HyperFlash снабжены детектором, охлаждаемым жидким азотом, и
представляет собой настольный модуль, к которому могут быть подключены жидкостный
термостат с внешним контуром, воздушная система охлаждения или система охлаждения
жидким азотом.
Система сбора и обработки информации измерителей LFA 467 HyperFlash позволяет
осуществлять контроль и управление процессом измерения, а также анализировать и выводить
результаты измеренных и вычисленных параметров на дисплей.

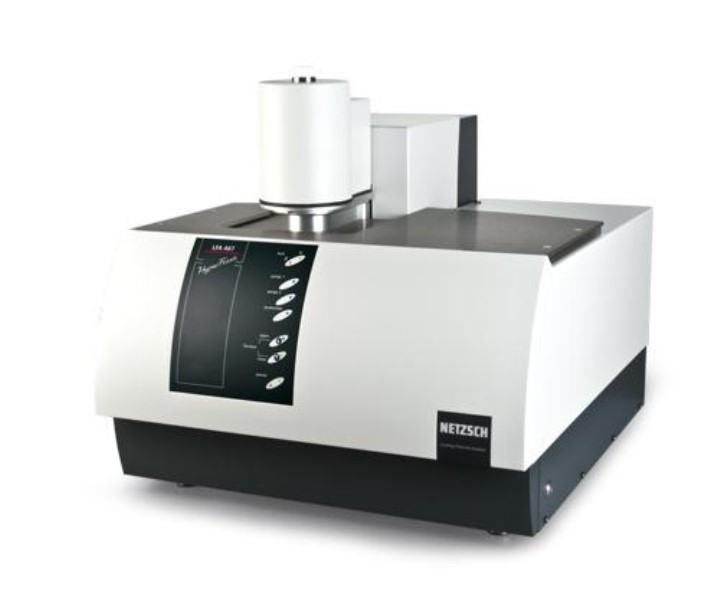

Внешний вид измерителя LFA 467 HyperFlash изображен на рисунке.
Рис. 1 Измеритель LFA 467 HyperFlash
Лист № 2
Всего листов 4
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в измерителе
осуществляется от персонального компьютера с помощью специального программного
комплекса «NETZSCH-Proteus». Программным образом осуществляется настройка измерителя,
установка параметров эксперимента, обработка выходной информации, печать и запоминание
результатов.
Программное обеспечение измерителя состоит из встроенной части (встроенный,
защищенный от записи микроконтроллер EPROM) и внешней части под управлением
операционной системой персонального компьютера.
Встроенное программное обеспечение измерителя разработано изготовителем специально
для решения задач измерения температуропроводности и идентифицируется при включении
измерителя путем вывода на экран наименования версии программного обеспечения.
Конструктивно измеритель имеет защиту встроенного программного обеспечения от
преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе
производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
«NETZSCH-
Proteus»(EPROM)
«NETZSCH-
Proteus»(EPROM)
v 6.2
*)
Наименование
программного
обеспечения
Идентификационное
наименование
программного
обеспечения
Номер версии
(Идентификацион
ный номер)
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
*) – Контрольная сумма не может быть рассчитана, так как ПО зашивается в прибор на
стадии изготовления. Идентификация осуществляется только по номеру версии.
Нормирование метрологических характеристик проведено с учетом того, что встроенное
программное обеспечение является неотъемлемой частью измерителя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «С» по МИ 3286-2010 – метрологически значимая часть ПО СИ и измеренные данные
достаточно защищены с помощью специальных средств.
Метрологические и технические характеристики
Наименование характеристики
Значения
(от 1 до 40)10
-7
от минус 100 до 500
(от 0,1 до 10000)10
-7
от минус 100 до 500
±8
Диапазон измерений температуропроводности, м
2
/с
при температуре, °С
Диапазон показаний температуропроводности, м
2
/с
при температуре, °С
Пределы допускаемой относительной погрешности
измерений температуропроводности,%
Источник света:
Длина волны, нм
Ксеноновая лампа-вспышка
от 150 до 2000
Лист № 3
Всего листов 4
Энергия импульса, Дж/импульс
Ширина импульса, мкс
Напряжение питания, В
до 10
от 20 до 1200
230/115 В
50/60 Гц
Частота напряжения питания, Гц
Потребляемая мощность, Вт
не более
Масса, кг, не более
3,5
70
Габаритные размеры, мм, не более
Глубина
Ширина
Высота
Средний срок службы, лет
700
650
600
10 лет
Условия эксплуатации:
Диапазон температуры окружающего воздуха,
о
С
Диапазон атмосферного давления, кПа
Диапазон относительной влажности воздуха, %
от 15 до 35
от 84 до 106,7
от 5 до 80
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом и на корпус измерителя любым способом, обеспечивающим
сохранность знака утверждения типа в течение всего срока службы измерителя.
Комплектность средства измерений
- измеритель1 шт.
- руководство по эксплуатации1 шт.
- мини-предохранители3 шт.
- кабель эл. питания1 шт.
- кабель для компьютера1 шт.
- методика поверки МП 2413-0033-20141 экз.
По требованию:
-расходомер для газа продувки печи с игольчатым регулятором;
-блок автоматического контроля газов для продувки печи в ходе эксперимента;
-различные держатели
-система картирования
-система охлаждения жидким азотом
-система вакуумной откачки.
Поверка
осуществляется по МП2413-0033-2014«Измерителитеплофизическихпараметров
модификации LFA 467 HyperFlash. Методика поверки», утвержденной в марте 2014 г. ГСИ СИ
ФГУП «ВНИИМ им. Д.И. Менделеева»
Основные средства поверки:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, границы относительной
погрешности
±
(3-5) %;
- рабочие эталоны удельной теплоемкости по ГОСТ 8.141-75, границы относительной
погрешности
±
0,5 %.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Приведены в документах «Измерители теплофизических параметров модификации LFA
467 HyperFlash. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к измерителям
теплофизических параметров модификации LFA 467 HyperFlash
Техническая документация фирмы «NETZSCH-Gerätebau GmbH», Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов, установленным законодательством Российской
Федерации обязательным требованиям.
- осуществление мероприятий государственного контроля (надзора).
Изготовитель
Фирма «NETZSCH-Gerätebau GmbH», Германия
Адрес: Wittelsbacher str. 42, Selb, Germany, D-95100
Заявитель: Филиал ООО «Нетч-ГерэтебауГмбХ» (Германия)
Юридический адрес: РФ, 119313, Москва, Ленинский проспект, д. 95А, к. 641, 635
Почтовый адрес: РФ, 119313, Москва, Ленинский проспект, д. 95А
тел.(495) 936-26-26
факс (499) 132-47-00
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19,
тел. (812) 251-76-01, факс (812) 713-01-14
e-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
.М.п.«____»____________2014 г.
