Комплекс газодинамический - рабочий эталон 2-го разряда ГДК-045, ГРСИ 57490-14
Номер госреестра:
57490-14
Наименование СИ:
Комплекс газодинамический - рабочий эталон 2-го разряда
Обозначение типа:
ГДК-045
Производитель:
ЗАО "НПФ "Сервэк", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55243
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс газодинамический ГДК-045 - рабочий эталон 2-го разряда
Назначение средства измерений
Комплекс газодинамический ГДК-045 - рабочий эталон 2-го разряда (далее – комплекс
ГДК-045) предназначен для воспроизведения единицы массовой концентрации веществ, приведен-
ныхвтаблице2, ввоздухе (илиазоте) и ее передачикрабочимсредствамизмерений в соответствии
с ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содер-
жания компонентов в газовых средах».
Описание средства измерений
Принцип работы газодинамических установок, входящих в комплекс ГДК-045, заклю-
чается в смешении потоков исходного газа и увлажненного газа-разбавителя, расход которых
измеряется с помощью счетчика газа, для приготовления поверочных парогазовых смесей
(ППГС) с заданным содержанием компонентов и влажности в воздухе (азоте).
В состав комплекса ГДК-045 входят установки, приведенные в таблице 1.
Таблица 1.
№ п/п Наименование установки
1.Газодинамическая установка
ГДУ-33
2.Установка дозирующая
«Диффузия-2М»
Источник исходного газа
ИсточникимикропотоковИМпо
ИБЯЛ.418319.013 ТУ, ШДЕК 418319.007
ТУ или термостатированная диффузион-
ная ячейка
Диффузионная ячейка термостатируемая
3.Установка динамическая
«Микрогаз»
ИсточникимикропотоковИМпо
ИБЯЛ.418319.013 ТУ
Дозатор-электролизер
4.Установка газодинамическая
УСК-У
5.Установка газодинамическая У - Ф
6.Установка газодинамическая - У- Ар
ГСО – газовая смесь в баллоне под дав-
лением по ТУ 6-16-29566-92
ГС в баллоне под давлением, аттестован-
ная по МИ
В качестве воздуха-разбавителя используется очищенный воздух, соответствующий ТУ
6-21-5-82, или азот газообразный по ГОСТ 9293-74.
Каждая установка, входящая в состав комплекса, включает в себя три основных линии:
- Линия 1 предназначена для выведения дозатора на стационарный режим работы, опре-
деления производительности дозатора и получения требуемой исходной концентрации паров
вещества в потоке воздуха расхода Q
1
, проходящего через дозатор;
- Линия II предназначена для получения потока осушенного воздуха с расходом Q
2
.
- Линия III предназначена для получения потоков увлажненного воздуха с расходом Q
3
.
Относительная влажность ПГС определяется при помощи гигрометра «Волна-5П».
Для получения требуемой влажности ПГС производят расчет соотношения расходов по-
токов осушенного и увлажненного воздуха.
В установках предусмотрено термостатирование дозаторов и газовых линий с приготов-
ленными ПГС.
Определение массовой концентрации компонента с приготовленной ПГС проводится с
использованием аттестованных методик измерений (кроме установок «Диффузия-2М» и
«У - Ф»).
Лист № 2
Всего листов 6
Для установок «Диффузия-2М» ««У - Ф» значение массовой концентрации компонента в
ПГС устанавливается расчетным методом.

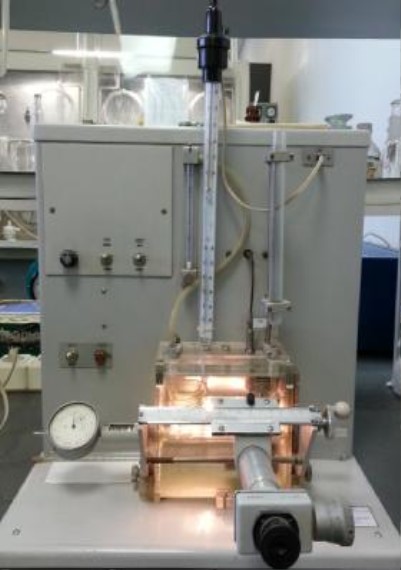

Внешний вид установок, входящих в состав комплекса, приведен на рисунке 1.
0,25 – 2,5
0,25 – 2,5
0,25 – 2,5
Метрологические и технические характеристики
1. Диапазон воспроизведения массовой концентраций, перечень веществ и пределы
допускаемой относительной погрешности комплекса, приведены в таблицах 2 и 3.
Таблица 2.
Наименование установ-
№ки, заводской номер
п/п
Определяемые вещества
Диапазон воспроиз-
ведения массовой
концентраций мг/м
3
1. Газодинамическая ус-
тановка ГДУ-33,
РЮАЖ.44372. 033
(зав. №№:19, 20)
Формальдегид
фенол
фурфурол
уксусная кислота
гептил
(
НДМГ)
димети
л
амин
диэтиламин
пронит (пропиленгликоль-
динитрат – ПГДН)
карбофос,
дихлофос,
хлорофос
0,1-50
0,1-300
5-200
2-300
0,01-10
10-350
10-350
0,3 – 0,8
Пределы
допускае-
мой отно-
сительной
погрешно-
сти, %
±
10
Рис.1. Внешний вид установок
Лист № 3
Всего листов 6
Наименование установ-
№ки, заводской номер
п/п
Определяемые вещества
Диапазон воспроиз-
ведения массовой
концентраций мг/м
3
2.Установка дозирующая
«Диффузия-2М»
(зав.№№: 003, 005, 007)
толуол
бензол
ксилол
ацетон
стирол
этанол
сольвент
метанол
дихлорэтан
трихлорэтилен
гексан
изо-пентан
бензин
керосин
уайт-спирит
децилин
хлороформ
хлорбензол
четыреххлористый углерод
25 -500
5-500
25-500
25-500
25-500
25 -500
5-500
1-500
100 -1000
5-100
10-300
5-100
20-1000
20-1000
20-1000
2-50
5-100
50-200
10-200
Пределы
допускае-
мой отно-
сительной
погрешно-
сти, %
±
10
3.Установка динамиче-
ская «Микрогаз»
зав.№290
метилмеркаптан
этилмеркаптан
толуол
0,25-50
0,25-50
5-50
±
8
4.Установка газодинами-
ческая УСК-У,
зав.№11-81
стибин
0,1 - 10
±
10
5.Установка газодинами-
ческая У - Ф,
зав. № 1
фосфин
0,1- 1000
±
7
6.Установка газодинами-
ческая У - Ар
зав. № 1
арсин
0,1 – 3
±
7
Лист № 4
Всего листов 6
Таблица 3
№Наименование
п/пустановки
Диапа-
зон
темпе-
ратуры
в термо-
стате,
0
С
Диапазон
относи-
тельной
влажно-
сти ПГС,
%
15 - 35
Пределы
допускае-
мой абсо-
лютной
погрешно-
сти под-
держания
температу-
ры*,
0
С
±
0,7
20 - 95
Пределы до-Диапазон Пределы
пускаемойобъемно- допускае-
относитель- го расхо- мой отно-
ной погреш- да,сительной
ностипод- дм
3
/мин погрешно-
держания от- сти под-
носительной держания
влажности*, расхода*,
%, %,
±
10
1 - 15
±
2,0
15 - 35
±
0,3
30 - 80
±
5
1 - 2
±
2,0
1 Газодинамическая
установка ГДУ-33,
РЮАЖ.44372. 033
(зав. №№:19, 20)
2 Установка дози-
рующая «Диффу-
зия-2М»
(зав.№№: 003, 005,
007)
3Установка динами-
ческая «Микрогаз»
зав.№ 290
30 - 150
±
0,3
30 - 80
±
10
1 - 2
±
2,0
4 Установка газоди-18 - 22
±
0,5
40 - 95
намическая
УСК-У,
зав.№ 11-81
±
10
1 - 5
±
2,0
5 Установка газоди-15 - 35
±
0,2
20 - 95
намическая У - Ф,
зав.№ 1
±
10
1 - 15
±
2,0
6 Установка газоди-15 - 35
±
0,5
20 - 95
намическая У - Ар
зав.№ 1
±
10
1 - 15
±
2,0
Примечание: *в течение 6 ч непрерывной работы.
3. Время прогрева всех составляющих установок ГДК-045, ч, не более2.
4. Габаритные размеры и масса установок, входящих в комплекс ГДК-045, составляют:
- длина, мм, не более800;
-ширина, мм, не более 600;
-высота, мм, не более 800;
- масса, кг, не более20 (без термостата),
45 (с термостатом).
5. Газ носитель – поверочный нулевой газ – воздух по ТУ 6-21-5-82 или азот газообраз-
ный по ГОСТ 9293-74.
6. Потребляемая электрическая мощность, В·А, не более550.
7. Напряжение питания(230±23) В, частотой, Гц (50 ±1).
8. Средняя наработка на отказ, не менее: 5000 ч (при доверительной вероятности Р=0,95).
Лист № 5
Всего листов 6
9. Условия эксплуатации:
- температура окружающего воздуха: от 15 до 25
о
С;
- относительная влажность: от 30 до 80 %;
- атмосферное давление: от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.).
Знак утверждения типа
Знак утверждения типа наносится на корпус установок, входящих в состав комплекса, и на ти-
тульный лист Руководства по эксплуатации.
Комплектность средства измерений
В комплект поставки входят:
1. Комплекс газодинамический ГДК-045 - рабочий эталон 2-го разряда1
шт.
2. Руководство по эксплуатации РЮАЖ.441372.0451
экз.
3. Методика поверки МП-242-1465-2013
1экз.
Поверка
осуществляется по документу МП-242-1465-2013 «Комплекс газодинамический ГДК-045 - ра-
бочий эталон 2-го разряда. Методика поверки», утвержденнjve ГЦИ СИ ФГУП «ВНИИМ им.
Д.И. Менделеева» 25 октября 2013 г.
Основные средства поверки:
- эталонные установки, входящие в состав Государственного первичного эталона единиц
молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;
- расходомер-счетчик газа РГС модификации РГС-1 по ШДЕК 421322.001 ТУ
(№ 20831-06 в Госреестре СИ РФ), диапазон измерений расхода (0,2 - 2,0) дм
3
/мин, пределы
допускаемой относительной погрешности
±
1 %;
- секундомер СДПпр-1-2 по ТУ 25-07.1834.003-90, класс точности 3.
Сведения о методиках (методах) измерений
методика измерений приведена в документе «Комплекс газодинамический ГДК-045 - рабочий
эталон 2-го разряда. Руководство по эксплуатации» РЮАЖ.441372.045 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексу га-
зодинамическому ГДК-045 - рабочему эталону 2-го разряда
1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содер-
жания компонентов в газовых средах».
2 «Комплекс газодинамический ГДК-045 - рабочий эталон 2-го разряда. Руководство по экс-
плуатации» РЮАЖ.441372.045 РЭ.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
оказание услуг по обеспечению единства измерений
Изготовитель
ЗАО « НПФ «СЕРВЭК», 198020, Санкт-Петербург, ул. Бумажная, д.17,
тел./факс (812) 786-54-86.
Лист № 6
Всего листов 6
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005,Санкт-Петербург, Московский пр., д.
19, тел. (812) 251-76-01, факс: (812) 713-01-14, электронная почта:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 10765-86 | Комплекты устройств | КИД-1 | ГП "Завод Эталон", Беларусь, г.Минск | 1 год | Перейти |
| 5189-88 | Мерники металлические образцовые 1-го разряда | М1р-2, М1р-5, М1р-10, М1р-20, М1р-50, М1р-100, М1р-200, М1р-500 | Опытный завод "Эталон", г.Казань | 1 год | Перейти |
| 64198-16 | Электроды сравнения хлорсеребряные насыщенные образцовые 2-го разряда | ЭСО-01 | ОАО "Гомельский завод измерительных приборов", Беларусь, г.Гомель | 1 год | Перейти |
| 62955-15 | Комплекс измерительный параметров активных и пассивных электронных компонентов | ДМТ-220 | ООО "ДМТ Трейдинг", Беларусь, г.Минск | 3 года | Перейти |
| 40875-09 | Весы электронные платформенные | ЭПВ | ООО "Эталон-Вес", г.Дмитров | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
