Угольники поверочные 90° лекальные плоские 0-го и 1-го классов точности УЛП, ГРСИ 5746-13
Номер госреестра:
5746-13
Наименование СИ:
Угольники поверочные 90° лекальные плоские 0-го и 1-го классов точности
Обозначение типа:
УЛП
Производитель:
ООО НПП "Челябинский инструментальный завод", г.Челябинск
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.06.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 51209
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Угольники поверочные 90° лекальные плоские 0-го и 1-го класса точности типа
УЛП
Назначение средства измерений
Угольники поверочные 90° лекальные плоские типа УЛП (далее - угольники)
предназначены для измерения прямых углов.
Описание средства измерений
Конструктивноугольникипредставляютсобойединуюцельнуюдеталь,
вырубленную из листовой качественной инструментальной стали с последующей
термической и механической обработкой.
Стороны угольников имеют по две доведенные плоские поверхности, образующие
внутренний и наружный рабочие углы. Длинная сторона выполнена с двусторонними
скосами и боковые поверхности имеют ножевидную форму, что дает возможность
определения отклонения от перпендикулярности «на просвет».
Угольники изготавливаются 0-го и 1-го класса точности.
Внешний вид угольника поверочного 90° лекального плоского типа УЛП представлен
на рисунке 1.
Применяются при слесарно-сборочных и лекальных работах для измерения
отклонения от перпендикулярности расположения деталей или каких-либо поверхностей.

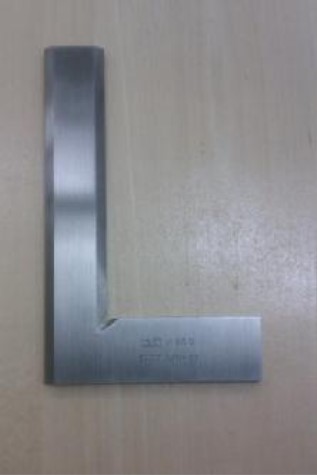

Рисунок 1 – Угольник поверочный 90° лекальный плоский типа УЛП.
Метрологические и технические характеристики
Размеры выпускаемых угольников, допуск перпендикулярности измерительных
поверхностей к опорным поверхностям на длине H при температуре воздуха в помещении
(20±3,5) °С и изменении температуры не превышающей 0,5 °С/ч приведены в таблице 1.
Лист № 2
Всего листов 3
Размеры HхL, мм
Таблица 1
60х40
100х60
160х100
250х160
Класс
точности
0
1
0
1
0
1
0
1
Допуск перпендикулярности измерительных
поверхностей к опорным поверхностям на длине H, мкм
2,5
5,0
3,0
6,0
3,5
7,0
4,5
9,0
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды от 10 до 30 ºС;
Относительная влажность воздуха не более 80 % при температуре 25 ºС;
Средний срок службы – не менее 5 лет.
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, а также на нерабочую
поверхность угольника методом тампопечати.
По заказу
Примечание
Количество
1 шт.
Комплектность средства измерений
Таблица 2
Наименование
Угольник поверочный 90° лекальный плоский типа
УЛП
Футляр
Паспорт
1 шт.
1 экз.
Поверка
осуществляется по документу МИ 1799-87 «Методические указания. Угольники поверочные
90°. Методика контроля».
Основные средства поверки:
- поверочная плита 0-го класса точности;
- угольник типа УЛЦ 0-го класса точности.
Сведения о методиках (методах) измерений
содержатся в паспорте средства измерения.
Нормативные и технические документы устанавливающие требования к угольникам
поверочным 90° лекальным плоским типа УЛП
ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке
соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям, выполнение работ и оказание услуг по обеспечению
единства измерений;
выполнение работ и оказание услуг по обеспечению единства измерений.
Лист № 3
Всего листов 3
Изготовитель
Общество с ограниченной ответственностью Научно-Производственное Предприятие
«Челябинский инструментальный завод»
Адрес: 454008, Россия, г. Челябинск, Свердловский тракт, 38
Тел./факс (351) 211-01-91, 211-60-61, 211-60-56
, e-mail
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «Челябинский ЦСМ»
Регистрационный номер № 30059-10
Адрес: 454048, Россия, г. Челябинск, ул. Энгельса, 101
Телефон, факс (351) 2320401, е-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___» _____________2013
г.
