Номер госреестра:
57405-14
Наименование СИ:
Секция
Обозначение типа:
1У07ФО
Производитель:
ОАО "НПК "НИИ дальней радиосвязи" (НИИДАР), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 050001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55146
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Секция 1У07ФО
Назначение средства измерений
Секция 1У07ФО (далее - секция) предназначена для формирования и хранения
эталонных частот и кодов времени, синхронизированных со шкалой времени UTС(SU).
Описание средства измерений
Принцип действия секции основан на формировании и хранении собственной шкалы
времени путем преобразования сигнала частоты 5 МГц от рубидиевого опорного генератора в
последовательность интервалов времени.
Конструктивносекциясостоитиздвухидентичныхшкафовформирования
шкалывремениНБИП.468173.010-01 (ШФШВ-1,ШФШВ-2),шкафа управления,
включающего рабочее место оператора НБИП.467239.008-01, формирователя кода времени
НБИП.468172.018 и часов вторичных НБИП.467845.003-01.
Секция представляет собой двухполукомплектный хранитель времени с возможностью:
синхронизации собственной шкалы времени относительно шкалы времени UTC(SU)
при помощи сигналов глобальных навигационных систем ГЛОНАСС/GPS и сигналов СДВ
передающих станций;
определения относительной погрешности по частоте основного рубидиевого опорного
генератора;
автоматической коррекции частоты резервного рубидиевого опорного генератора;
автоматического переключения на работу от резервного рубидиевого опорного
генератора при отказе основного;
автоматического отключения выходов отказавшего полукомплекта без пропадания
выходных сигналов секции.
Внешний вид секции приведен на рисунке 1.
Для защиты от несанкционированного доступа, шкафы секции закрываются на ключ.

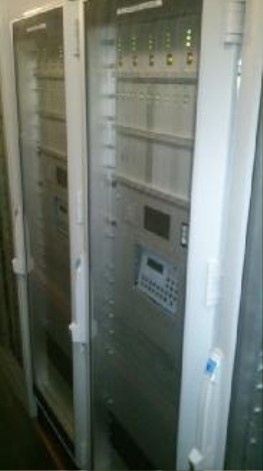

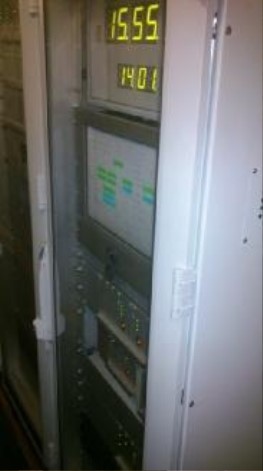

Шкафы НБИП.468173.010-01Шкаф управления
Рисунок 1 - Внешний вид секции
Лист № 2
Всего листов 4
от 1 до 3
0,3
от 5 до 40
Метрологические и технические характеристики
Метрологические и технические характеристики секции приведены в таблице 1.
Таблица 1
Наименование параметра или характеристикиЗначение характеристики
Действительноезначениечастотывыходного
синусоидального сигнала, Гц5000000 ± 0,00025
5
×
10
-11
± 130
Средняя квадратическая относительная случайная вариация
выходной частоты через 6 часов после включения секции при
интервале времени измерения 1 с, не более
Пределы допускаемой абсолютной погрешности автономного
хранения собственной шкалы времени на интервале времени
наблюдения 30 суток, мкс
Пределыдопускаемойпогрешностисинхронизации
собственной шкалы времени относительно шкалы времени
UTC(SU), мкс:
-припомощиаппаратурыспутниковойнавигации
ГЛОНАСС/GPS
- при помощи приемника СДВ сигналов
± 1
± 5
Пределыдопускаемойабсолютнойпогрешностиввода
поправки в формируемую секцией шкалу времени, нс± 220
± 400
Пределыдопускаемойабсолютнойпогрешности
формирования шкалы времени при переключении комплекта
основного опорного генератора на резервный, нс
Параметры импульсных сигналов частотой 1 Гц и 1/60 Гц:
- длительность импульса, мкс
- длительность фронта импульса, мкс, не более
- амплитудаимпульса на конце согласованного кабеля
РК-50-3-11 длиной не более 100 м, В
- уровень напряжения в паузе между импульсами, В
- полярность
от 2,5 до 5,0
от 0 до 5
положительная
Напряжениепитанияотисточникапеременноготока
частотой 50 Гц, Вот 198 до 242
1000
1800 х 1800 х 600
600
Потребляемая мощность от сети питания переменного тока,
В·А, не более
Габаритные размеры (высота
´
ширина
´
глубина), мм, не
более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха при температуре воздуха
25
°
С,
%
до 80
наносится на
на титульный
переднюю панель ШФШВ-1 в виде
лист эксплуатационной документации
Знак утверждения типа
Знакутверждения типа
голографическойнаклейкии
типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Комплект поставки:
- секция 1У07ФО – 1 шт.;
- руководство по эксплуатации – 1 шт.;
- методика поверки - 1 шт.
Поверка
осуществляется по документу 651-14-01 МП «Инструкция. Секция 1У07ФО. Методика
поверки», утвержденному ФГУП «ВНИИФТРИ» в феврале 2014 года.
Основные средства поверки:
- компаратор частотный Ч7-308А/1, рег. № 27253-09, номинальные значения частот
входных сигналов 5; 10; 100 МГц; среднее квадратическое относительное двухвыборочное
отклонение результатов измерений частоты сигнала при
t
И
= 1 с 7·10
-14
; при
t
И
= 100 с
1,5·10
-14
;
- стандарт частоты рубидиевый FS 725, рег. № 31222-06, номинальные значения частот
воспроизводимых сигналов 1; 5·10
6
; 1·10
7
Гц; пределы допускаемой относительной
погрешности по частоте на межповерочном интервале ± 5·10
–11
;
- частотомер электронно-счетный 53132A, рег. № 26211-03, диапазон измеряемых
частот от 0,1 до 225 МГц, пределы допускаемой относительной погрешности по частоте
внутреннего опорного генератора на интервале 1 год ± 1·10
–7
;
- аппаратура потребителей спутниковых навигационных систем ГЛОНАСС и
НАВСТАР «Бриз-МВ» 14Ц814, рег. № 23275-02, средняя квадратическая погрешность
расхождения шкалы времени формируемой аппаратурой потребителей от шкалы времени
UTC(SU) не более 300 нс.
Сведения о методиках (методах) измерений
Секция 1У07ФО-1. Руководство по эксплуатации. ПМ2.206.321-01 РЭ.
к секции
измерений.
Нормативные и технические документы, устанавливающие требования
1У07ФО
ГОСТ8.129-99«Государственнаясистемаобеспеченияединства
Государственная поверочная схема для средств измерений времени и частоты».
Секция 1У07ФО-1. Руководство по эксплуатации». ПМ2.206.321-01 РЭ.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством РФ обязательным
требованиям.
Изготовитель
Открытоеакционерноеобщество «Научно-производственный комплекс «Научно-
исследовательский институт дальней радиосвязи» (ОАО «НПК «НИИДАР»), г. Москва
Юридический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11
Фактический адрес: 107258, г. Москва, ул. 1-я Бухвостова, д. 12/11
Тел.: 8(499) 162-0387, Факс: 8(499) 162-7328, E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский район, городское
поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский район, п/о Менделеево
Тел./факс: (495) 526-63-00, E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального агентства
по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___» ________ 2014 г.
