Колонки раздаточные сжиженного газа V-line 47xx.xxx/LPG/M, V-line 899x.xxx/LPG/M, ГРСИ 57298-14
Номер госреестра:
57298-14
Наименование СИ:
Колонки раздаточные сжиженного газа
Обозначение типа:
V-line 47xx.xxx/LPG/M, V-line 899x.xxx/LPG/M
Производитель:
Фирма "Adast Systems, a.s.", Чехия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.05.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55023
об утверждении типа средств измерений
Лист №1
Всего листов7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки раздаточные сжиженного газа V-line 47хх.ххх/LPG/М,
V-line 899х.ххх/LPG/М
Назначение средства измерений
Колонки раздаточные сжиженного газа V-line 47хх.ххх/LPG/М, V-line 899х.ххх/LPG/М
(далее - колонка) предназначены для измерения объема сжиженного газа (пропана, бутана,
пропан-бутановой смеси) при выдаче его в баллоны транспортных средств с учетом требований
учетно-расчетных операций.
Описание средства измерений
Принцип действия колонок состоит в следующем: сжиженный газ из резервуара
подводится к патрубку жидкой фазы и через механический или электромагнитный клапан,
фильтр, сепаратор поступает в массовый расходомер, из которого через разрывную муфту и
раздаточный шланг с краном поступает в бак транспортного средства. Газовая фаза после
сепаратора поступает обратно в резервуар.
Принцип работы расходомеров массовых основан на использовании сил Кориолиса,
возникающих в колебательной системе, величина которых зависит от массы сжиженного газа и
скорости его движения. Сила Кориолиса создаёт момент, пропорциональный массовому
расходу, под влиянием колебательного воздействия, изгибающего трубку, по которой
поступательно движется измеряемый сжиженный газ.
Массовой расходомер, фильтр с сепаратором газовой фазы, клапаны и раздаточный
шлангскраномконструктивнопредставляютсобойгидравлическиймодуль
V-line 8960.ххх/LPG/M.
Выходной измерительный сигнал с массового расходомера (гидравлического модуля
V-line 8960.ххх/LPG/M) поступает в электронно-вычислительное устройство колонки, на
цифровом табло которого индицируется количество отпущенного газа, его цена и стоимость.
Для исключения попадания газовой фазы в раздаточный шланг давление сжиженного
газа на выходе расходомера превышает давление газовой фазы не менее чем на 100 кПа. Это
превышение обеспечивается автоматически при помощи дифференциального клапана.
Колонка оснащена манометром для контроля давления жидкой фазы газа на выходе
перед раздаточным шлангом.
Задание дозы сжиженного газа и включение колонок производит оператор на пульте,
находящемся непосредственно на колонке или с пульта дистанционного управления
дистанционного протоколами EASYCALL, PUMALAN SINGLE, PUMALAN EXTENDED,
DART, NARA или IFSF (LON).
Установка показаний на цифровом табло разового учета выданного объема сжиженного
газа и стоимости в положение нуля производится после нажатия кнопки СТАРТ.
Основными элементами колонки являются:
- массовой расходомер Micro Motion, модификации F, Ду 15 мм, производства фирмы
«Emerson Process Management/Micro Motion Inc.», США, номер в Госреестре СИ РФ 45115-10,
выходной сигнал по протоколу MODBUS;
- электронно-вычислительное устройство серии ADP, производства фирмы «Beta
Control s.r.o.», Чешская Республика, или ЕС, производства фирмы «Adast Systems, a.s.»,
Чешская Республика;
- фильтр тонкой очистки 20 мкм;
- сепаратор газовой фазы;
- дифференциальный клапан;
- раздаточный шланг с краном, длиной не менее 4 м, выдерживающий давление не
менее 10 МПа (100 бар).
Лист №2
Всего листов7
Массовый расходомер подключен к электронно-вычислительному устройству ADP2/T-
LPG через модуль CNG/T, который преобразует выходные данные MODBUS в данные,
соответствующие протоколу ADP2/T-LPG. Модуль дает возможность подключения двух
расходомеров.
Для обеспечения искробезопасности массовый расходомер подключен к модулю
CNG/T через предохранительный барьер.
Колонки безопасны для окружающей среды.
Колонки V-line 899х.ххх/LPG/М в зависимости от количества гидравлических схем и
раздаточных шлангов выпускаются в модификациях указанных в таблице 1 и конструктивно
имеют два исполнения (дизайн) MINOR и POPULAR.
Модификация
Количество гидравлик
Обoзначение
Таблица 1
8991.xxx/LPG/M
8992.xxx/LPG/M
8993.xxx/LPG/M
8994.xxx/LPG/M
8995.xxx/LPG/M
1
2
1
2
1
Количество
раздаточных шлангов
1
4
2
2
2
MONO
QUATTRO
DUO
DUPLEX
DUO
Колонки V-line 899х.ххх/LPG/М при заказе имеют следующее обозначение:
V-line 899х.ххх/LPG/М,
где V-line 899 – обозначение модели колонки;
первый х – 1, 2, 3, 4, 5 - обозначение модификации 1 - MONO, 2 - QUATTRO, 3 - DUO,
4 - DUPLEX, 5 - DUO;
второй х – вид присоединения шланга - подвесной или возвратный;
третий х – всегда 1;
четвертое х – исполнение, 1 - MINOR или 2 - POPULAR.
Общий вид исполнений колонок V-line 899х.ххх/LPG/М показан на рисунке 1.
Колонки V-line 47xх.ххх/LPG/М конструктивно имеют два исполнения V-line H 47 и
V-line R 47 и в зависимости от количества гидравлических схем и раздаточных шлангов
выпускаются в модификациях указанных в таблице 2.
Модификация
Количество гидравлик
Обoзначение
Таблица 2
4701.010/LPG/M
4701.020/LPG/M
4702.020/LPG/M
1
1
2
Количество
раздаточных шлангов
1
2
2
MONO
DUO
DUPLEX
Колонки V-line 47хх.ххх/LPG/М при заказе имеют следующее обозначение:
V-line х 47хх.ххх/LPG/М,
где V-line 47 – обозначение модели колонки;
первый х – исполнение - R - низкое с возвратным шлангом или Н - высокое с подвесным
шлангом;
второй, четвертый и шестой х – всегда 0;
третий х – всегда 1;
пятый х – количество шлангов 1 или 2.
Общий вид исполнений колонок V-line 47хх.ххх/LPG/М показан на рисунке 2.
Лист №3
Всего листов7
Модификация V-line 899x.xxx/LPG/M
исполнение MINOR
Модификация V-line 899x.xxx/LPG/M
исполнение POPULAR

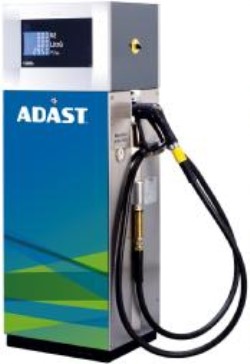

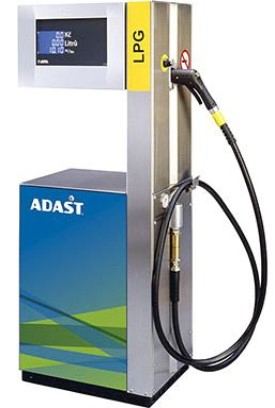

Рисунок 1 - Общий вид исполнений колонок V-line 899х.ххх/LPG/М
Рисунок 2 - Общий вид исполнение колонок V-line 47хх.ххх/LPG/М
Для устойчивой работы при отрицательных температурах окружающего воздуха
электронно-вычислительноеустройствоможеткомплектоватьсяэлектронагревателем
мощностью 250 В
×
А. Для питания электронагревателя используется самостоятельный кабель.
Модификация V-line 47хx.xxx/LPG/M
исполнение Н
Модификация V- line 47хx.xxx/LPG/M
исполнение R
Лист №4
Всего листов7
Для предотвращения несанкционированных настройки и вмешательства, которые могут
привести к искажению результатов измерений, в колонках предусмотрено пломбирование
массового расходомера, защитной крышки электронно-вычислительного устройства и счетчика
суммарного учета, как показано на рисунках 3 - 5.
В зависимости от комплектации колонки могут оснащаться модулями для приёма
платежей посредством карт оплаты и/или купюр, принтерами печати чеков, дополнительными
информационными дисплеями, считывателями штрих-кода.

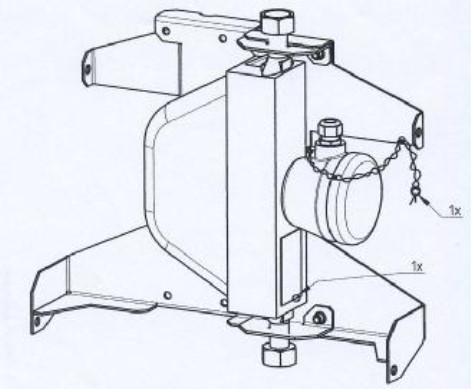

Рисунок 3 - Схема пломбировки расходомера массового Micro Motion, модификации F
фирмы «Emerson Process Management/Micro Motion Inc.», США

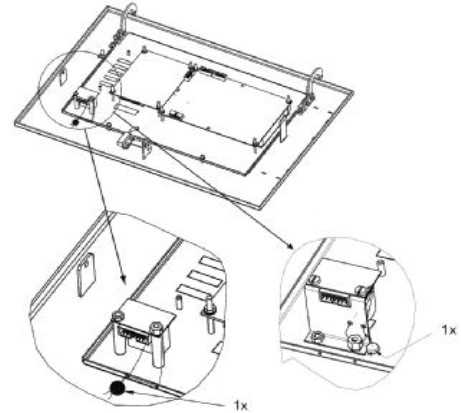

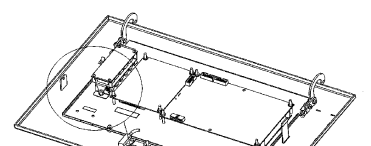

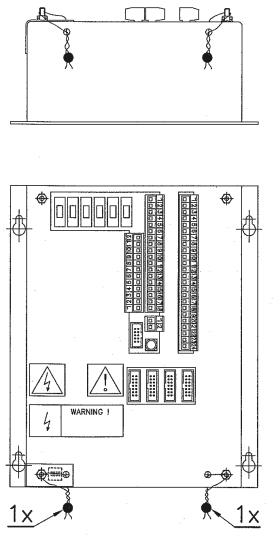

Рисунок 4 - Схема пломбирования защитной крышки
электронно-вычислительного устройства
Лист №5
Всего листов7

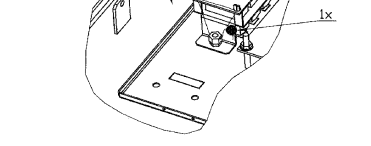

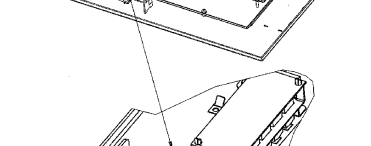

Рисунок 5 - Схема пломбирования счетчика суммарного учета
Программное обеспечение
Программное обеспечение (ПО) колонок является встроенным, имеет функции
управления насосами, определения объёма выданного сжиженного газа, вывода информации об
объёме выданного сжиженного газа и его стоимости на дисплей и интерфейсы связи,
сохранения во внутренней памяти количество выданных доз, количества смен цены
сжиженного газа, количества и характера отказов, и реализовано в микропроцессоре,
размещенном в электронно-вычислительным устройстве колонки, Доступ к микропроцессору и
его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного
устройства и защитной крышкой, которая пломбируется.
Доступ к изменению параметров работы ПО, влияющих на метрологические
характеристики колонки защищен паролем администратора и паролем юстировки.
ПО не может быть модифицировано, считано или загружено через какой-либо другой
интерфейс после опломбирования.
Идентификационные данные ПО приведены в таблице 3.
Таблица 3
Наимено-
вание ПО
Идентифика-
ционное
наименование ПО
Номер версии
(идентификаци-
онный номер)
ПО
Алгоритм
вычисления
цифрового
идентификатора
ПО
ADAST EC
ADAST EC1-LPG,
ADAST EC2-LPG
*-
*-
Цифровой
идентификатор
ПО (контрольная
сумма
исполняемого
кода)
ADP
ADP2/T-LPG
ADP2/T-LPG
*-
*-
ADAST EC1-LPG,
ADAST EC2-LPG
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«C» по МИ 3286-2010.
±
1,0.
999 999;
9 999;
999 999.
99 999 999 999;
9 999 999.
0,01;
0,01;
0,01.
1.
Лист №6
Всего листов7
Метрологические и технические характеристики
40;
5;
5.
1,8;
0,7.
Наибольший расход, л/мин
Наименьший расход, л/мин
Минимальная доза, л
Максимальное давление сжиженного газа, МПа
Минимальное давление сжиженного газа, МПа
Пределы допускаемой относительной погрешности измерений
объема сжиженного газа %, не более
Емкость счетчика разового учета:
- объема выдачи сжиженного газа, л
- цены за 1 л, руб.
- стоимости выданного сжиженного газа, руб.
Емкость несбрасываемого счетчика суммарного учета, л:
- электронного
- электромеханического
Дискретность отсчета счетчика разового учета:
- объема выдачи сжиженного газа, л
- цены за 1 л, руб.
- стоимости выданного сжиженного газа, руб.
Дискретность отсчета счетчика суммарного учета, л, не менее
Условия эксплуатации:
- атмосферное давление, кПа
- относительная влажность,%
- температура окружающего воздуха,
о
С
от 84, до 106,7;
от 30 до 100;
от минус 40 до плюс 55.
220
+10%
-
15%
;
50
±
1.
85.
1100 х 610 х 2250.
280.
7.
Параметры электропитания от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры*, мм, не более
Масса*, кг, не более
Средний срок службы, лет
*- в зависимости от модификации
Знак утверждения типа
наносится на маркировочную табличку колонки электрохимическим способом и на титульные
листы эксплуатационной документации типографским способом.
Комплектность средства измерений
1 Колонка (модификация по заказу)
2 Запасные части
3 Руководство по эксплуатации
4 Методика поверки МЦКЛ.0137.МП
- 1 шт.
по согласованию с Заказчиком
- 1 экз.
- 1 экз.
Поверка
осуществляется в соответствии с документом МЦКЛ.0137.МП «Колонки раздаточные
сжиженного газа V-line 47хх.ххх/LPG/М, V-line 899х.ххх/LPG/М. Методика поверки».,
утвержденным ГЦИ СИ КИП «МЦЭ» 20.01.2014 г.
Основное поверочное оборудование - мерники металлические 2-го разряда для
сжиженных газов ММСГ-1 с номинальной вместимостью 10 л, пределы допускаемой
относительной погрешности ±0,1 %.
Лист №7
Всего листов7
Сведения о методиках (методах) измерений
изложены в Руководстве по эксплуатации на колонки сжиженного газа V-line 47хх.ххх/LPG/М,
V-line 899х.ххх/LPG/М.
Нормативные и технические документы, устанавливающие требования к колонкам
раздаточным сжиженного газа V-line 47хх.ххх/LPG/М, V-line 899х.ххх/LPG/М
1 Международная рекомендация OIML R 117 «Измерительные системы для жидкости, кроме
воды».
2 Техническая документация фирмы «Adast Systems, a.s.», Чешская Республика.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении торговли и товарообменных операций.
Изготовитель
Фирма «Adast Systems, a.s.», Чешская Республика
č.p. 496, 679 04 Adamov, Česká Republika
Тел. +420 516 519 201; Факс +420 516 519 243
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
(ГЦИ СИ ЗАО КИП «МЦЭ»)
125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
тел.: (495) 491 78 12, (495) 491 86 55
E-mail:
,
Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № 30092-10 от 01.05.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 23806-02 | Счетчики газа ротационные | G10 РЛ | ГП "Завод Арсенал", Украина, г.Киев | 5 лет | Перейти |
| 12090-89 | Колонки газораздаточные | DП C050LEID | Фирма "Nuovo Pignone S.p.A.", Италия | 1 год | Перейти |
| 15203-96 | Счетчики газа | СГ-6 | Электротехнический завод, г.Томск | 3 года | Перейти |
| 61494-15 | Счетчики газа объемные диафрагменные | СГК | АО "ВПО "Точмаш", г.Владимир | 10 лет | Перейти |
| 47549-11 | Счетчики газа ультразвуковые | ALTOSONIC V12, ALTOSONIC V12-1 | Фирма "Krohne Altometer", Нидерланды | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
