Приложение к свидетельству № 55019
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
( в редакции, утвержденной приказом Росстандарта № 254 от 11.03.2016 г.)
Машины испытательные универсальные МТ
Назначение средства измерений
Машины испытательные универсальные МТ (далее – машины), предназначены для
измерения силы при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Описание средства измерений
Конструктивно машины состоят из корпуса, привода, силоизмерительного тензорези-
сторного датчика (далее - датчик), захватов для крепления испытываемого образца,
электрооборудования и микропроцессорного прибора и/или персонального компьютера (ПК).
Корпус представляет собой жесткую несущую раму с одной или двумя стойками,
предназначенную для крепления всех элементов машины. Корпус выпускается в двух
вариантах: литой из алюминиевого сплава и сварной из профильного стального проката.
Привод предназначен для перемещения активного захвата и состоит из шагового или
асинхронного двигателя, трансмиссии, блока питания и управления шаговым или асинхронным
двигателем. Вращение двигателя передаётся на шариковинтовую пару (ШВП) или на пару
шлифованных прецизионных ходовых винтов, которые преобразуют вращательное движение в
поступательное перемещение активного верхнего захвата.
Электрооборудование – этоустройства питания иуправления шаговым или
асинхронным двигателем, выключатель, соединительные разъёмы, концевые выключатели,
клеммы заземления, лампы индикации, предохранители и т.д.
Внешний вид машин испытательных универсальных МТ приведен на рисунках 1 – 3.
МТ 110-0,005/0,5МТ 110-1МТ 110-2/5
Рисунок 1 – Общий вид машин испытательных универсальных МТ 110
Лист № 2
Всего листов 10
МТ 120-5МТ 120-10/50

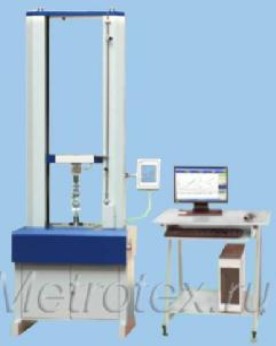

Рисунок 2 – Общий вид машин испытательных универсальных МТ 120
МТ130-10/100МТ130-200/500
Рисунок 3 – Общий вид машин испытательных МТ 130
Принцип действия машин основан на преобразовании датчиком нагрузки, приложенной
киспытываемомуобразцу,ваналоговыйэлектрическийсигнал,изменяющийся
пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует
испытуемый образец, при этом производится измерение значения величины этой нагрузки и
соответствующей ей степени деформации образца.
Машины содержат два измерительных канала: канал измерения нагрузки, включающий в
себя силоизмерительный тензометрический датчик, и канал измерения перемещения
подвижной траверсы, включающий в себя оптоэлектронный преобразователь угловых
перемещений (датчик перемещения). Электрические сигналы от датчиков подаются на блок
аналогово-цифрового преобразователя, где аналоговый сигнал преобразовывается в цифровой
код, который передается в микропроцессорный прибор, размещенный в корпусе машины.
Далее, измерительная информация выводится на дисплей прибора или передается на ПК
(ПК может быть расположен на корпусе основания машины или в отдельном корпусе).
Лист № 3
Всего листов 10
Машины работают в режиме полуавтоматического управления, а заправка испытуемой
пробы в захваты осуществляется вручную. Управление работой машин осуществляется
программой «Метротекс». Программа обеспечивает ввод всех параметров испытания
единичного образца или серии образцов с клавиатуры в диалоговом режиме; испытание образца
по заданному алгоритму; полную автоматизацию процесса испытания, включая быстрый
автоматический или по команде оператора возврат траверсы в исходное положение после
разрушения образца; математическую обработку результатов испытания; выдачу информации о
результатах испытаний на дисплей микропроцессорного прибора или монитор ПК; связь с
внешними устройствами.
На маркировочной табличке машины указывают:
-
условное обозначение машины;
-
род питания;
-
знак утверждения типа;
-
заводской порядковый номер;
-
год и месяц изготовления.
Рисунок 4 – Пример маркировочной таблички машины
Машины изготавливаются в двух конструктивных исполнениях – одностоечные и
двухстоечные, каждая из которых изготавливается в нескольких модификациях (таблица 1).
Модификации машин отличаются диапазонами и погрешностью измерения нагрузки, рабочими
ходами подвижной траверсы, а также габаритными размерами. Обозначение модификаций
имеет вид:
Машина испытательная универсальная МТ ХХ-ХХХ-ХХ-ХХ
, где
1234
1 – модификация машины в соответствии с таблицей 1;
2 – наибольшая предельная нагрузка измерения в кН (см. табл. 3, 4, 5);
3 – точность измерения нагрузки, % от измеряемой нагрузки (01 или 05);
4 – комплектность поставки: 01 – ПК; 10 – микропроцессорный прибор.
Таблица 1
Характеристики моделей
Исполнение (количество стоек)
Количество зон испытания
Диапазон измеряемых нагрузок, кН
Диапазон измерений перемещения
активного захвата, мм
Модификация машин
МТ 110 МТ 120 МТ 130
одностоечные двухстоечные двухстоечные
одна одна две
0,005-5 5-50 1-500
0,005-200 (500,0,005-400 (800)0,005-750 (600)
800)
Лист № 4
Всего листов 10
Схема пломбировки СИ от несанкционированного доступа приведена на рисунке 5. На
всех модификациях машин пломбируется корпус микропроцессорного прибора, один из винтов
крепления днища к корпусу машины, винт крепления датчика, а на машинах модификации МТ
110-2/5 дополнительно пломбируется дверца на корпусе машины.
Рисунок 5 – Схема пломбировки машины
Программное обеспечение
Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий.
В соответствии с разделом 4.5 Р 50.2.077-2014 и на основании результатов проверок ПО
«Машин испытательных универсальных МТ» уровень защиты ПО машин от непреднамеренных
и преднамеренных изменений соответствует уровню «высокий».
Метрологически значимая часть и измеренные данные встроенного программного
обеспечениядостаточнозащищеныспомощьюспециальныхсредствзащитыот
преднамеренных изменений.
Идентификационные данные программного обеспечения приведены в таблице 2.
Контроллер АЦП версии 1.01 применяется на машинах с нормируемым пределом
допускаемой погрешности измерения нагрузки при прямом ходе ±1,0 %
Контроллер АЦП версии 2.01 применяется на машинах с нормируемым пределом
допускаемой погрешности измерения нагрузки при прямом ходе ±0,5 %.
Корпус микропроцессорного
прибора
Один из винтов крепления
trial к корпусу машины
МТ 110-2/5
Дверца на корпусе
машины
Лист № 5
Всего листов 10
Значение
4
Контроллер АЦП
2
Программа
управления
1.0
3
Контроллер
АЦП
1.01
2.01
CFFC
Таблица 2
Идентификационные
данные (признаки)
1
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Цифровой идентификатор
ПО
Другие
идентификационные
данные
2EFE16DA095691E74
CA2038F44F331A4
Не имеются
Не имеются
7D73601C4D7941CC
5AAB72EC1A76934B
Не имеются
Во вкладке «Сведения» (рис.6) Основного окна ПО находится информация о
программном обеспечении, установленном на данной машине.
Рисунок 6 – Информация о ПО
На микропроцессорных приборах идентификационным признаком ПО служат номера
версий управляющей платы и ее прошивки, который отображается на дисплее прибора при его
включении (рис.7).
Лист № 6
Всего листов 10
Рисунок 7 – Информация о ПО на микропроцессорном приборе
Метрологические и технические характеристики
0,005
0,05
0,1
0,005
от 0,05 до 500
от 0,005 до 200
Модификация
Таблица 3
Наименование
характеристик
МТ
110-0,005
МТ
110-0,05
МТ
110-0,1
МТМТМТ
110-0,2 110-0,5 110-1
МТ МТ МТ
110-2 110-3 110-5
Наибольшая
предельная
нагрузка, кН
0,20,51
235
Наименьшая
предельная0,000050,00050,0010,0020,0050,010,020,030,05
нагрузка, кН
0,0000002 0,000002 0,000005 0,00001 0,00002 0,00005 0,0001 0,0002 0,0002
Дискретность
отсчета при
измерении
нагрузки, кН
Дискретность
отсчета при
измерении
удлинения, мм
Диапазон
регулирования
скорости
перемещения
активного
захвата,
мм/мин
от
0,005от 0,005 до 800
до 500
400
360420
Диапазон
измерений
перемещения
активного
захвата, мм
Габаритные
размеры:
длина, мм
ширина, мм
высота, мм
Масса, кг, не
более
300
600
40
300 550
1000 1800
80 120
Метротекс
Вер.упр. п/п: v1.1
Вер.прошивки:
v1.01 (CRC-0xCFFC)
Лист № 7
Всего листов 10
Продолжение таблицы 3
Модификация
Наименование
характеристик
МТ
110-0,005
МТ
110-0,05
МТ
110-0,1
МТ МТ
110-0,2 110-0,5
МТ МТ МТ МТ
110-1 110-2 110-3 110-5
Электрическое
питание от
сети
переменного
тока:
напряжение, В
частота, Гц
от 187 до 242
от 49 до 51
потребляемая0,50,7
мощность, кВт
Наименование характеристик
0,001
от 0,05 до 500
от 0 до 800
Таблица 4
Модификация
МТ МТ
120-5 120-10
5 10
МТ МТ МТ
120-20 120-30 120-50
20 30 50
Наибольшая предельная нагрузка, кН
Наименьшая предельная нагрузка, кН
0,050,1
0,20,30,5
0,00020,0005
0,0010,00020,0002
Дискретность отсчета при измерении
нагрузки, кН
Дискретность отсчета при измерении
удлинения, мм
Диапазон регулирования скорости
перемещения активного захвата,
мм/мин
от 187 до 242
от 49 до 51
2
Диапазон измерений перемещенияот 0 до
активного захвата, мм 400
Электрическое питание от сети пере-
менного тока:
напряжение, В
частота, Гц
потребляемая мощность, кВт
Габаритные размеры:
длина, мм 250
ширина, мм 440
высота, мм 1600
Масса, кг, не более 200
550
800
2210
250
Лист № 8
Всего листов 10
0,005
от 0,005 до 750
от 0,005 до 600
от 0,05 до 500
от 0,05
до 250
Таблица 5
Наименование
характеристик
МТ МТ
130-10 130-20
Модификация
МТМТМТ
130-50130-100130-200
МТ
130-300
МТ
130-500
102050
100200300500
0,10,20,5
1235
0,00050,0010,002
0,0050,010,020,05
Наибольшая пре-
дельная нагрузка, кН
Наименьшая пре-
дельная нагрузка, кН
Дискретность отсче-
та при измерении
нагрузки, кН
Дискретность отсче-
та при измерении
удлинения, мм
Диапазон измерений
перемещения актив-
ного захвата при
растяжении, мм
Диапазон измерений
перемещения актив-
ного захвата при
растяжении, мм
Диапазон регулиро-
вания скорости
перемещения
активного захвата,
мм/мин
Габаритные
размеры:
длина, мм
ширина, мм
высота, мм
Масса, кг, не более
500550650
760830 1130
1750 2000 2650
460 720 1800
780
1110
2560
2500
Электрическое
питание от сети
переменного тока:
напряжение, В
частота, Гц
от 187 до 242
от 49 до 51
от 323 до 418
от 49 до 51
потребляемая1111,5344
мощность, кВт
Таблица 6
Наименование характеристик
Все модификации
Пределы допускаемой погрешности измерений
нагрузки (усилий) при прямом ходе, % от
измеряемой нагрузки
для машин группы 05
для машин группы 01
±0,5
±1
Лист № 9
Всего листов 10
±0,015
±0,05
±0,1
Все модификации
±0,1
Продолжение таблицы 6
Наименование характеристик
Пределы допускаемой абсолютной погрешности
измерений перемещения подвижной траверсы,
мм, не более:
для машин группы 05
в диапазоне измерения, мм:
от 0,1 до 50
св. 50 до 300
св.300
для машин группы 01
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность (без конденсации), %
от плюс 10 до плюс 30
не более 80
Знак утверждения типа
наносят фотохимическим способом на маркировочную табличку, закрепленную на корпусе
машин; и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Машина испытательная универсальная МТ..................................................................................1 шт.
Руководство по эксплуатации.........................................................................................................1 экз.
Методика поверки............................................................................................................................1 экз.
ПО для управления работой машины............................................................................................1 шт.
Поверка
осуществляется по документу МП 57296-14 «Машины испытательные универсальные МТ.
Методика поверки», утвержденному ФГУП «ВНИИМС» в марте 2014 г.
Идентификационные данные, а также процедура идентификации ПО приведены в раз-
делах 2.2. и 5.11. «Идентификация программного обеспечения» руководства по эксплуатации.
Основные средства поверки:
-
динамометры эталонные переносные 2-го разряда, основная погрешность ± 0,12% и ±
0,24% по ГОСТ 8.640-2014, ГОСТ Р 55223-2012;
-
набор гирь (1÷500 г) М1 ГОСТ OIML R 111-1-2009;
-
меры длины концевые плоскопараллельные 3-Н2 ГОСТ 9038-90
-
индикатор многооборотный 2 МИГ-1 ГОСТ 9696-82, класс точности 1, Ц.Д. 0,002 мм
-
штангенрейсмас ШР-500-0,05 ГОСТ 164-90, (0-500) мм; Ц.Д. 0,05 мм;
-
штангенрейсмас ШР-1600-0,1 ГОСТ 164-90, (0-1600) мм Ц.Д. 0,1 мм;
-
рулетка Р5УЗП ГОСТ 7502 (0-5000) мм Ц.Д. 1,0 мм.
Знак поверки в виде наклейки наносится на свидетельство о поверке средств измерений.
Сведения о методиках (методах) измерений
«Руководствопоэксплуатации.Машиныиспытательныеуниверсальные
МТ 4271-002-42294599-12 РЭ», раздел 5.
Лист № 10
Всего листов 10
Нормативные и технические документы, устанавливающие требования к машинам
испытательным универсальным МТ
ТехническиеусловияТУ4271-002-42294599-12«Машиныиспытательные
универсальные МТ».
Изготовитель
Общество с ограниченной ответственностью «Метротекс» (ООО «Метротекс»)
ИНН 5044075147
141551, Московская обл., Солнечногорский р-он, Андреевка рп., строение 3-А
Т/ф +7 (495) 902-54-90
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
