Untitled document

Приложение к свидетельству № 54981

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Шаблоны полиэтиленовых стыков ШПС-1

Назначение средства измерений

Шаблоны полиэтиленовых стыков ШПС-1 (далее по тексту – шаблоны)

предназначены для измерения геометрических размеров (высота, ширина) сварных

стыков полиэтиленовых труб.

Описание средства измерений

Шаблон состоит из пластикового корпуса, в котором закреплен набор

алюминиевых пластин в количестве 10 штук. Пластины шаблона закреплены в

корпусе на оси и имеют возможность свободно вращаться вокруг нее.

Каждая пластина имеет на двух противоположных рабочих плоскостях

парные пазы с нанесенными обозначениями минимальных «MIN» и максимальных

«MAX» размеров пазов для каждого из диаметров и толщин контролируемых труб и

марки полиэтилена. На каждую пластину сзади нанесен порядковый номер.

Шаблоны позволяютпроизводитьконтроль геометрических размеров

(высота, ширина) грата сварных стыков для различных марок полиэтилена: ПЭ-80,

ПЭ-100 (грат – валики полиэтилена, образующиеся при сварке по обе стороны

стыка).Дляконтролягеометрических размеровстыков,выполненныхиз

полиэтилена марки ПЭ-100, предназначены пластины № 1-5, для стыков,

выполненных из ПЭ-80, – пластины № 6-10.

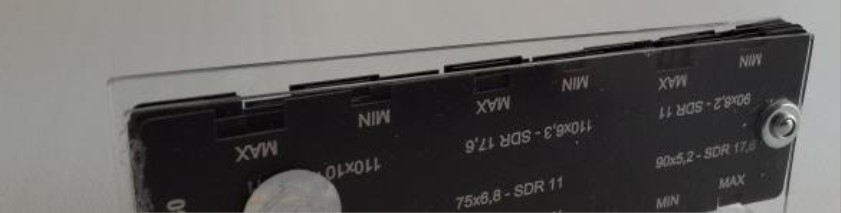

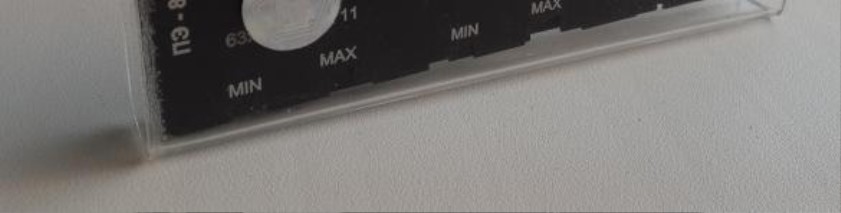

Рисунок 1

–

Общий вид шаблонов полиэтиленовых стыков ШПС-1

Лист № 2

Всего листов 5

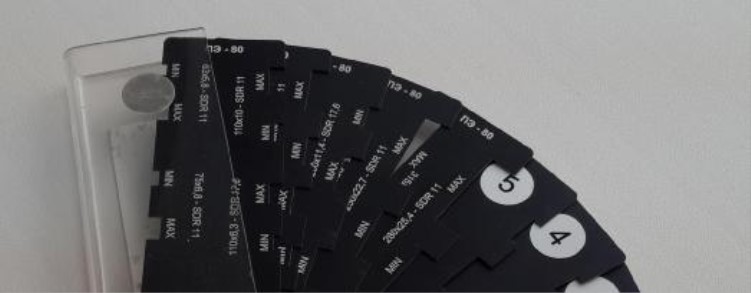

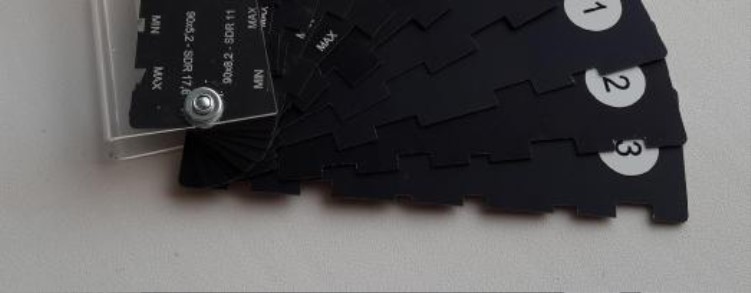

Рисунок 2

–

Общий вид шаблонов полиэтиленовых стыков ШПС-1

Метрологические и технические характеристики

В таблицах 1-10 приведены номинальные размеры ширины и высоты пазов.

Таблица 1

Обозначение

Пластина №1

Параметры

SDR 17,6

180x10,2

SDR 11

180x16,4

SDR 17,6

200x11,4

SDR 11

200x18,2

Высота паза, мм

от 2,1 до 3,8

от 3,0 до 4,7

от 2,6 до 4,3

от 3,4 до 5,1

Ширина паза, мм

от 5,5 до 8,9

от 9,4 до 13,6

от 7,2 до 10,2

от 11,1 до 15,3

Таблица 2

Обозначение

Пластина №2

Параметры

SDR 17,6

125x7,1

SDR 11

125x11,4

SDR 17,6

140x8,0

SDR 11

140x12,7

SDR 17,6

160x9,1

SDR 11

160x14,6

Высота паза, мм

от 1,7до 3,4 от 2,6 до 4,3 от 2,1 до 3,8 от 2,6 до 4,3 от 2,1 до 3,8 от 2,6 до 4,3

Ширина паза, мм

от 4,7 до 6,4 от 7,2 до 10,2 от 5,1 до 7,2 от 7,7до 11,1 от 5,1 до 8,1 от 8,5 до 12,8

Таблица 3

Обозначение

Пластина №3

Параметры

SDR 11 SDR 11

63x5,8 75x6,8

SDR 17,6SDR 11

90x5,2 90x8,2

SDR 17,6 SDR 11

110x6,3 110x10

Высота паза, мм

от 1,3 до 2,6 от 1,7 до 3,0 от 1,3 до 2,6 от 2,1 до 3,8 от 1,7 до 3,0

от 2,1 до 3,8

Ширина паза, мм

от 3,4 до 5,1 от 4,3 до 6,0 от 3,4 до 5,1 от 5,1 до 7,2 от 3,8 до 5,5

от 5,5 до 8,5

Лист № 3

Всего листов 5

Таблица 4

Обозначение

Пластина №4

Параметры

SDR 17,6

225x12,8

SDR 11

225x20,5

SDR 17,6

250x14,2

SDR 11

250x22,7

Высота паза, мм

от 2,6 до 4,3

от 3,8 до 5,5

от 2,6 до 4,3

от 3,8 до 6,4

Ширина паза, мм

от 7,7 до 11,1

от 11,9 до 17,9

от 8,1 до 12,3

от 14,0 до 20,0

Таблица 5

Обозначение

Пластина №5

Параметры

SDR 17,6

280x15,9

SDR 11

280x25,4

SDR 17,6

315x17,9

SDR 11

315x28,6

Высота паза, мм

от 3,0 до 4,7

от 4,3 до 8,0

от 3,4 до 5,1

от 4,7 до 7,7

Ширина паза, мм

от 9,4 до 14,0

от 14,5 до 22,1

от 11,1 до 15,3

от 16,2 до 23,8

Таблица 6

Обозначение

Пластина №6

Параметры

SDR 11 SDR 11

63x5,8 75x6,8

SDR 17,6SDR 11

90x5,2 90x8,2

SDR 17,6 SDR 11

110x6,3 110x10

Высота паза, мм

от 1,5 до 3,0 от 2,0 до 3,5 от 1,5 до 3,0 от 2,5 до 4,5

от 2,0 до 3,5 от 2,5 до 4,5

Ширина паза, мм

от 4,0 до 6,0 от 5,0 до 7,0 от 4,0 до 6,0 от 6,0 до 8,5

от 4,5 до 6,5 от 6,5 до 10,0

Таблица 7

Обозначение

Пластина №7

Параметры

SDR 17,6

125x7,1

SDR 11

125x11,4

SDR 17,6

140x8,0

SDR 11

140x12,7

SDR 17,6

160x9,1

SDR 11

160x14,6

Высота паза, ммот 2,0 до 4,0 от 3,0 до 5,0 от 2,5 до 4,5 от 3,0 до 5,0 от 2,5 до 4,5 от 3,0 до 5,0

Ширина паза, мм

от 5,5 до 7,5 от 8,5 до 12,0 от 6,0 до 8,5 от 9,0 до 13,0 от 6,0 до 9,5от 10,0 до 15,0

Пластина №8

Таблица 8

Обозначение

Параметры

SDR 17,6

180x10,2

SDR 11

180x16,4

SDR 17,6

200x11,4

SDR 11

200x18,2

Высота паза, мм

от 2,5 до 4,5

от 3,5 до 5,5

от 3,0 до 5,0

от 4,0 до 6,0

Ширина паза, мм

от 6,5 до 10,5

от 11,0 до 16,0

от 8,5 до 12,0

от 13,0 до 18,0

Таблица 9

Обозначение

Пластина №9

Параметры

SDR 17,6

225x12,8

SDR 11

225x20,5

SDR 17,6

250x14,2

SDR 11

250x22,7

Высота паза, мм

от 3,0 до 5,0

от 4,5 до 6,5

от 3,0 до 5,0

от 4,5 до 7,5

Ширина паза, мм

от 9,0 до 13,0

от 14,0 до 21,0

от 9,5 до 14,5

от 16,5 до 23,5

Лист № 4

Всего листов 5

Таблица 10

Обозначение

Пластина №10

Параметры

SDR 17,6

280x15,9

SDR 11

280x25,4

SDR 17,6

315x17,9

SDR 11

315x28,6

Высота паза, мм

от 3,5 до 5,5

от 5,0 до 8,0

от 3,4 до 5,1

от 4,7 до 7,7

Ширина паза, мм

от 11,0 до 16,5

от 17,0 до 26,0

от 11,1 до 15,3

от 16,2 до 23,8

± 0,1

Пределы допускаемых отклонений от номинальных размеров

высоты и ширины пазов, мм

Габаритные размеры, мм, не более

- длина

- ширина

- высота

Масса, г, не более

Диапазон рабочих температур, ºC

120

от -15 до 45

Знак утверждения типа

Знак утверждения типа наносится на шаблон методом наклейки и в правом

верхнем углу паспорта типографским способом.

Комплектность средства измерений

Таблица 11

Наименование

Шаблон полиэтиленовых стыков ШПС-1

Паспорт

Количество

1 шт.

Поверка

осуществляется в соответствии с разделом 7 документа ШПС-1.000.ПС «Шаблоны

полиэтиленовых стыков ШПС-1. Паспорт», утвержденным ФГУП «ВНИИМС» в

августе 2013 г.

Основные средства поверки: ШЦЦ-I-125-0,01 ГОСТ 166-89.

Сведения о методиках (методах) измерений

Методизмеренийизложенв разделе «Использованиеизделияпри

эксплуатации. Подготовка к работе, порядок работы» паспорта ШПС-1.000.ПС

шаблонов.

Нормативные и технические документы, устанавливающие требования к

шаблонам полиэтиленовых стыков ШПС-1

ТУ 3936-001-69221186-2013 «Шаблон полиэтиленовых стыков ШПС-1.

Технические условия».

СП42-103-2003«Проектированиеистроительствогазопроводовиз

полиэтиленовых труб и реконструкция изношенных газопроводов».

Лист № 5

Всего листов 5

Рекомендации по областям применения в сфере государственного

регулирования обеспечения единства измерений

Внесферыгосударственногорегулированияобеспеченияединства

измерений.

Изготовитель

ООО «Центр «СМТ-Качество».

Адрес: 195027, г. Санкт-Петербург, Большеохтинский проспект, д. 22, корпус 2

Тел/факс: (812) 227-16-22

E-mail:

ggvin@mail.ru

Заявитель

ООО «КОРС-НК»

Адрес: 109451, г. Москва, ул. Перерва, д.68/35, к.88

Тел/факс: (495) 658-95-31

E-mail:

kors-nk@mail.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийский

научно-исследовательскийинститут метрологическойслужбы»(ФГУП

«ВНИИМС»).

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Почтовый адрес: 119361, г. Москва, ул. Озерная, д. 46.

Телефон: (495) 437-55-77, факс: (495) 437-56-66.

E-mail:

office@vniims.ru

Адрес в Интернет:

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний

средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

«___»_______________ 2014 г.

М.п.
