Генераторы нулевого воздуха - рабочие эталоны 1-го разряда 701, 701Н, Т701, Т701Н, 751, 751Н, ГРСИ 57258-14
Номер госреестра:
57258-14
Наименование СИ:
Генераторы нулевого воздуха - рабочие эталоны 1-го разряда
Обозначение типа:
701, 701Н, Т701, Т701Н, 751, 751Н
Производитель:
Фирма "Teledyne Advanced Pollution Instrumentation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54976
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 539 от 18.03.2019 г.)
Генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н -
рабочиеэталоны1-горазряда
Назначение средства измерений
Генераторы нулевого воздуха моделей 701, 701Н, Т701, Т701Н, 751, 751Н - рабочие эталоны
1-го разряда (далее - генераторы) предназначены для воспроизведения единицы массовой
концентрации определяемых примесей в нулевом воздухе и ее передачи рабочим эталонам
2-го разряда и средствам измерений в соответствии с Приказом Росстандарта от 14.12.2018 г.
№ 2664 Об утверждении Государственной поверочной схемы для средств измерений
содержания компонентов в газовых и газоконденсатных средах.
Описание средства измерений
Принцип действия генераторов основан на прокачивании атмосферного воздуха при
помощи компрессора и его очистке от газов-загрязнителей и аэрозольных частиц при помощи
системы фильтров (скрубберов).
Всоставгенератороввходят:встроенныйкомпрессор,змеевик-охладитель,
регенерационный скруббер, резервуар для хранения воздуха и система фильтров для удаления
атмосферных загрязнителей.
Воздух, выходящий из компрессора и имеющий в результате сжатия повышенную
относительную влажность, охлаждается в змеевике-охладителе, конденсат отделяется и
выводится наружу через специальный фильтр. Далее частично осушенный воздух поступает в
ресивер, используемый для поддержания постоянного давления, а затем на регенерационный
скруббер, где происходит удаление остатков влаги. Сухой воздух поступает в резервуар для
хранения, где он изолируется запорным клапаном.
Через редуктор, задающий давление на выходе генератора, воздух подается на систему
фильтров, где происходит удаление атмосферных загрязнителей:
- скруббер углеводородов (опция), где под действиям высокой температуры (300 ºС)
происходит каталитическое разложение углеводородов до диоксида углерода (СО
2
) и воды
(Н
2
О);
- скруббер СО (опция), где происходит каталитическое окисление углеводородов оксида
углерода (СО) до диоксида углерода (СО
2
);
- пурафиловый скруббер, где происходит окисление оксида азота (NO) до диоксида азота
(NO
2
);
- угольный фильтр для удаления диоксида азота (NO
2
), озона (О
3
), диоксида серы (SO
2
),
сероводорода (H
2
S) и аммиака (NH
3
);
- фильтр тонкой очистки, для удаления частиц с размером более 10 мкм.
Управление всеми функциями генератора осуществляется с помощью микропроцессора.
Конструктивно генераторы представляют собой одноблочные приборы:
- переносные (модели 751, 751Н) в пластиковом чемодане;
- стационарные (модели 701, 701Н, Т701, Т701Н) в металлическом корпусе.
На лицевой панели генераторов расположены выключатель (вкл./выкл.), манометр,
регулятор давления и индикатор точки росы.
Разъем для подключения сети переменного тока напряжением (230±23) В и выходной
штуцер нулевого газа, в зависимости от модели, расположены либо на лицевой панели (модели
751, 751Н), либо на задней панели прибора (модели 701, 701Н, Т701, Т701Н).
Общий вид генераторов приведен на рисунках 1 - 6.
Лист № 2
Всего листов 6

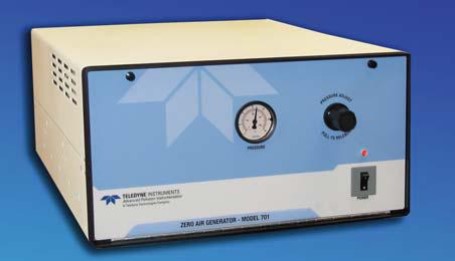

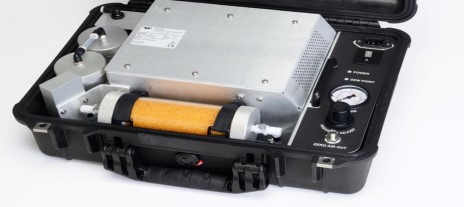

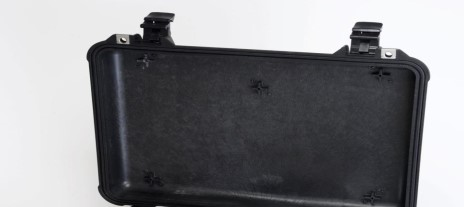

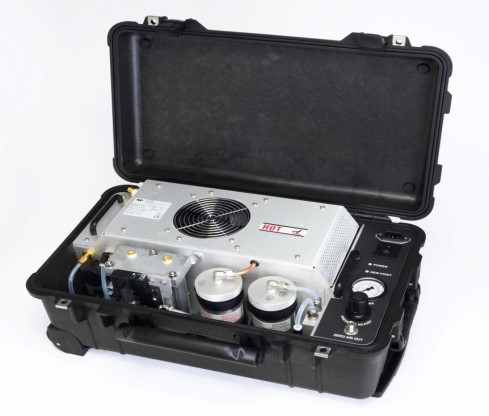

Рисунок 1 – Общий вид генераторамодели751HРисунок 2 – Общий вид генераторамодели751

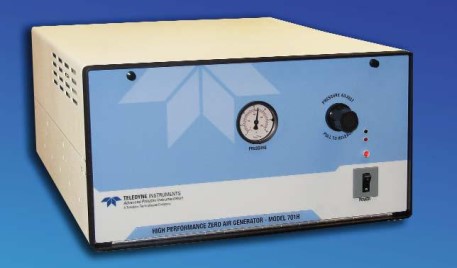

Рисунок 3 – Общий вид генераторамодели701НРисунок 4 – Общий вид генераторамодели701

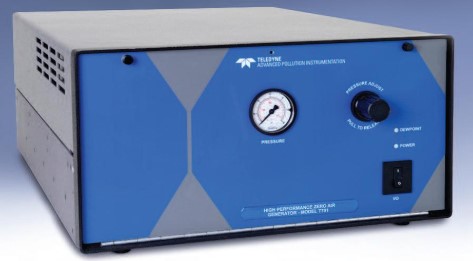

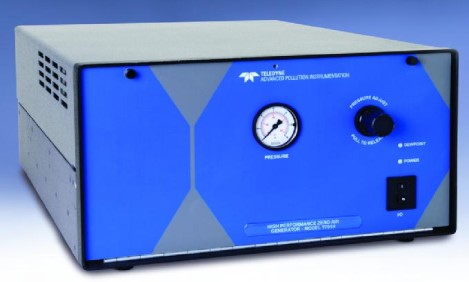

Рисунок 5 – Общий вид генераторамоделиТ701НРисунок 6 – Общий вид генераторамоделиТ701
Место пломбированияМесто нанесенияМесто пломбирования
знака поверки
Место нанесения
знака поверки
Место пломбированияМесто нанесенияМесто пломбирования
знака поверки
Место нанесения
знака поверки
Место пломбированияМесто нанесения Место пломбирования
знака поверки
Место нанесения
знака поверки
Лист № 3
Всего листов 6
Программное обеспечение
Генераторы имеют встроенное программное обеспечение (ПО), разработанное фирмой-
изготовителем.
ПО осуществляет следующие функции:
- обеспечение функционирования узлов и элементов генератора (управление циклом
клапана регенерационного скруббера, управление циклом клапана водостока, управление
компрессором и т.д.);
- контроль целостности программных кодов ПО, настроечных и калибровочных
констант;
- подключение к персональному компьютеру через интерфейсы Ethernet или через RS232
по протоколу Modbus (только для моделей Т701, Т701Н).
Влияние встроенного ПО учтено при нормировании метрологических характеристик
генератора. Уровень защиты – «низкий» (модели 701, 701Н, 751, 751Н) и «высокий» (модели
Т701, Т701Н) по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационные данные (признаки)
модели
701/701Н
Модели
Т701/Т701Н
Идентификационное наименование ПО
FIRMWARE,
701/701Н,
GEN3
FIRMWARE,
751/751Н,
GEN1
FIRMWARE,
Т701/Т701Н,
GEN1
1.0
0,5
0,16
1)
Номер версии ПО должен быть не ниже указанного в таблице.
Таблица 1 – Идентификационные данные программного обеспечения
Значение
751/751Н
Номер версии (идентификационный номер
1)
ПО
________________________________
Метрологические и технические характеристики
Метрологические характеристики генераторов приведены в таблицах 2 и 3.
Таблица 2 – Метрологические характеристики
Определяемая примесь в нулевом воздухе на
выходе генератора
Диоксид серы (SO
2
)
Сероводород (H
2
S)
Оксид азота (NO)
Диоксид азота (NO
2
)
Озон (О
3
)
Аммиак (NH
3
)
Оксид углерода (CO)
Углеводороды в пересчете на метан (СН
4
)
Объемная доля определяемой примеси
в нулевом воздухе,
Õ
1)
, млн
-1
, не более
0,0005
0,0005
0,0005
0,0005
0,0005
0,005
0,025
0,02
Лист № 4
Всего листов 6
Объемная доля определяемой примеси
в нулевом воздухе,
Õ
1)
, млн
-1
, не более
Продолжение таблицы 2
Определяемая примесь в нулевом воздухе на
выходе генератора
________________________________
Δ
+
1)
Õ= Õ
ÈÇÌ
0
×
Õ
ÈÇÌ
100
Δ
где Õ
ÈÇÌ
-наибольшее допускаемое значение объемной доли примеси в нулевом воздухе
на выходе генератора при его исследованиях, млн
-1
;
0
границы относительной погрешности измерений объемной доли примеси в нулевом
воздухе на выходе генератора (при Р = 0,99) при его исследованиях на комплексах эталонной
аппаратуры, входящих в состав ГЭТ 154-2016, %.
2)
Объемная доля загрязняющих веществ в воздухе на входе генератора не должна
превышать норм согласно ГОСТ 12.1.005-88 «Система стандартов безопасности труда.
Общие санитарно-гигиенические требования к воздуху рабочей зоны».
Таблица 3 – Метрологические характеристики
Наименование характеристики
Давление воздуха на выходе генераторов и допускаемое отклонение, кПа,
при объемном расходе воздуха, дм
3
/мин, не более:
- для моделей 701, T701
- для моделей 701Н, T701H
- для моделей 751, 751Н
Значение
210±25
20
30
5
±25
Пределы допускаемой абсолютной погрешности поддержания давления в
течение 8 ч непрерывной работы, кПа
Температура точки росы влаги на выходе генераторов,
о
С:
- при объемном расходе не более 10 дм
3
/мин включ.
- при объемном расходе св. 10 до 20 дм
3
/мин включ.
- при объемном расходе св. 20 до 30 дм
3
/мин
–20
–10
–40
Основные технические характеристики генераторов приведены в таблице 4.
130
425
400
от 10 до 35
Значение
30
от 207 до 253
10000
10
Таблица 4 – Основные технические характеристики
Наименование характеристики
Время прогрева, мин, не более
Питание генераторов от сети переменного тока с частотой (50
±
1) Гц, В
Потребляемая мощность, В·А, не более:
- для модели 751
- для модели 751H
- для моделей 701, 701H, Т701, Т701Н
Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч
Средний срок службы, лет, не менее
Условия эксплуатации:
- диапазон температур окружающего воздуха,
°
С
- диапазон относительной влажности окружающего воздуха при
25 °С (без конденсации влаги), %
- диапазон атмосферного давления, кПа
от 15 до 95
от 84 до 106,7
Лист № 5
Всего листов 6
Габаритные размеры и масса генераторов приведены в таблице 5.
Наименование модели
Масса, кг,
не более
Таблица 5 – Габаритные размеры и масса генераторов
Габаритные размеры, мм, не более
длинаширинавысота
701, Т701
701Н, Т701Н
751
751Н
60043522525
715435225
31
360470180
11,5
355560230
21,5
Знак утверждения типа
наносится на корпус генераторов и на титульный лист Руководства по эксплуатации.
Комплектность средств измерений
1 шт.
1 шт.
Количество
-
-
Таблица 6 – Комплектность генератора
НаименованиеОбозначение
Генератор нулевого воздуха
моделей 701, 701Н, Т701, Т701Н,
751, 751Н- рабочий эталон 1-го
разряда
Руководство по эксплуатации (с
дополнением)
Методика поверкиМП-242-1678-2013
1 экз.
Поверка
осуществляется по документу МП-242-1678-2013 «Генераторы нулевого воздуха моделей 701,
701Н, Т701, Т701Н, 751, 751Н- рабочие эталоны 1-го разряда
.
Методика поверки», утвержденному
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 20 декабря 2013 г.
Основные средства поверки:
- комплексы, входящие в состав Государственного первичного эталона единиц молярной
доли и массовой концентрации компонентов в газовых средах ГЭТ 154 - 2016;
- эталон сравнения – газовая смесь О
2
/N
2
в баллоне под давлением в соответствии с
ГОСТ 8.578
(приказ Росстандарта от 14.12.2018 г. № 2664);
– стандартные образцы состава газовых смесей 1-го разряда: ГСО 10546-2014
(SО
2
/воздух), ГСО 10546-2014 (СO/воздух), ГСО 10546-2014 (NO/N
2
), ГСО 10546-2014
(NO
2
/N
2
), ГСО 10546-2014 (NH
3
/N
2
), ГСО 10540-2014 (СН
4
/воздух), ГСО 10546-2014 (H
2
S/N
2
) в
баллонах под давлением/
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик генераторов с требуемой точностью.
Знак поверки наносится на лицевую панель генератора (в правом верхнем углу) или на
свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генераторам
нулевого воздуха моделей 701,701Н, Т701, Т701Н, 751, 751Н – рабочим эталонам 1-го разряда
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной
поверочнойсхемыдлясредствизмеренийсодержаниякомпонентоввгазовыхи
газоконденсатных средах
Техническая документация изготовителя
Лист № 6
Всего листов 6
Изготовитель
Фирма «Teledyne Advanced Pollution Instrumentation», США
Адрес: 9970 Carroll Canyon Road, San Diego, California 92131
Заявитель
Общество с ограниченной ответственность «Синтрол» (ООО «Синтрол»)
Адрес: 196158, г. Санкт-Петербург, Дунайский пр., д. 13, к. 1
Телефон/факс: (812) 448-60-83
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 61519-15 | Генераторы сигналов низкочастотные | Г3-139 | ООО "НПП "Радио, приборы и связь", г.Нижний Новгород | 2 года | Перейти |
| 31436-06 | Стандарты частоты (старое наименование Генераторы опорные рубидиевые) | Ч1-84 | ФГУП "ННИПИ "Кварц", г.Нижний Новгород | 1 год | Перейти |
| 38525-08 | Рабочий эталон 2-го разряда для измерений координат геодезических базисов | SR530-K | Фирма "Leica Geosystems AG", Швейцария | 2 года | Перейти |
| 23609-02 | Пипетки-рабочие эталоны 1-го разряда вместимостью 40 см3 | Нет данных | ОАО "Химлаборприбор", г.Клин | 5 лет | Перейти |
| 19290-00 | Мерники металлические специальные второго разряда | М 2Р-10Ш-04, М 2Р-20-Ш-04 | ЗАО "Промтехстрой", г.Ставрополь | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
