Анализаторы технологических процессов универсальные многокомпонентные MOD-C-4000 и MOD-C-8000, ГРСИ 57248-14
Номер госреестра:
57248-14
Наименование СИ:
Анализаторы технологических процессов универсальные многокомпонентные
Обозначение типа:
MOD-C-4000 и MOD-C-8000
Производитель:
Фирма "Modcon Systems Ltd.", Израиль
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.02.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54966
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы технологических процессов универсальные многокомпонентные серий
MOD-C-4000 и MOD-C-8000
Назначение средства измерений
Анализаторы технологических процессов универсальные многокомпонентные серий
MOD-C-4000 и MOD-C-8000 (далее по тексту - анализаторы) в зависимости от модели
предназначены для измерения и контроля технологических параметров жидких сред: мутности,
оптической плотности в ультрафиолетовом, видимом и ближнем инфракрасном участке
спектра, цвета и единиц рН.
Описание средства измерений
Анализаторы серии MOD-C-4000 состоят из фотометрического измерительного
контроллера(далеепотексту-контроллера)MOD-C-4XXX,базирующегосяна
микропроцессорах, проточной измерительной арматуры, ниже перечисленных оптических
датчиков, предназначенных для измерения концентрации жидких сред:
·
MOD-A16, MOD-A16-EX, MOD-A16-EX-HT, MOD-A26, MOD-A26-EX, MOD-
A26-EX-HT, работающие в видимой части спектра;
·
MOD-AS16-F, работающий в видимой части спектра;
·
MOD-AS16-N, работающий в ближней ИК части спектра;
·
MOD-A45, MOD-A45-EX, MOD-A45-EX-HT, MOD-A45-VB, MOD-A46, MOD-
A46-EX, MOD-A46-EX-HT, работающие УФ части спектра;
·
MOD-S16, MOD-S16-F, MOD-S16-N, MOD-S16-VB-N, MOD-S56, MOD-S56-F,
MOD-S56-N датчики-зонды работающие в видимой и ближней ИК частях
спектра
и оптических датчиков, предназначенных для измерения мутности жидких сред:
·
MOD-T16, MOD-T16-N, MOD-T16-HT-N, MOD-T16-EX-HT-N, MOD-T16-PV-N,
MOD-T16-HT-PV-N, MOD-A16-N; MOD-T16-HT, MOD-T16-EX, MOD-T16-EX-
HT, MOD-T16-PV, MOD-T16-HT-PV.
Анализаторы серии MOD-C-8000 состоят из универсального контроллера MOD-C-
8XXX, проточной измерительной арматуры, оптических датчиков и двух датчиков pH.
Модификации датчиков отличаются различным исполнением корпуса, а также
возможностью калибровки датчика.
Контроллеры конструктивно имеют исполнения, обозначаемые следующим образом:
MOD-C-4(8)Х – число входов для датчиков,
MOD-C-4(8)ХХ – число мА- и дистанционных входов
MOD-C-4(8)XXX – число выходов для ламп.
Все составные части анализаторов смонтированы в общем металлическом шкафу.
Принципдействияоптическихдатчиков,предназначенныхдляизмерения
концентрации основан на определении оптической плотности в ультрафиолетовом, видимом и
ближнем инфракрасном участке спектра и заключается в измерении ослабления света при
прохождении через исследуемую жидкость. Ослабление интенсивности света, вызванное
поглощением и/или рассеянием ингредиентов в исследуемой жидкости, описывается законом
Ламберта-Бера.Вкачестве детекторовиспользуютсягерметизированныекремниевые
фотодиоды. По принципу действия оптические датчики делятся на одно- и двухканальные. В
двухканальных датчиках фокусированный, постоянный луч света проникает через исследуемую
жидкость. Делитель потока оптически разделяет луч света на стороне детектора на два
отдельных пучка и через фильтр интерференции подводит их цветоизбирательно к детекторам.
Два герметизированных кремниевых фотодиода измеряют для каждого канала интенсивность
поступающего света и направляют его в конвертер в виде фототока. В одноканальных датчиках
фокусированный, постоянныйлучсветапроникаетчерезисследуемую жидкость.
Герметизированный кремниевый фотодиод измеряет интенсивность поступающего, оптически
Лист № 2
Всего листов9
отфильтрованного света и направляет его в конвертер в виде фототока. Выбор длины волн или
диапазона длин волн задается для соответствующей задачи измерения с помощью оптических
фильтров. При работе в видимом и ближнем ИК диапазоне в качестве источника излучения
применяется вольфрамовая лампа белого накаливания, при работе в УФ диапазоне - ртутная
лампа низкого давления. При работе в УФ диапазоне датчики снабжаются дополнительным
контрольным кремниевым фотодиодом, с помощью которого определяется интенсивность света
УФ источника, которая учитывается при измерении. Благодаря этому исключается
отрицательное влияние за счет отклонений интенсивности света лампы.
Принцип действия оптических датчиков, предназначенных для измерения мутности
основан на определении уровня рассеянного света и поглощения света в ближнем ИК участке
спектра и заключается в измерении интенсивности света по нормали и под углом 11°.
Фокусированный луч света проходит через исследуемую жидкость. Свет, рассеиваемый
находящимися в исследуемой жидкости частицами, например, следами взвешенных веществ,
нерастворенными жидкостями или пузырьками газа, регистрируется под углом 11° восемью
герметизированными кремниевыми фотодиодами. Одновременно измеряется свет, прошедший
по нормали. Благодаря конструкции принимающей оптики мешающий свет, возникающий в
самом измерительном элементе, не учитывается при измерении. Из-за небольшого угла
рассеяния проходящий свет и рассеянный свет проходят практически одинаковое расстояние в
технологической среде, за счет чего оптимально компенсируются специфические помехи,
например, цвет или изменения цвета основной среды, а также загрязнение окна. В качестве
источника света используется вольфрамовая лампа накаливания.
Датчики рН рассчитаны на крепление электродов pH под оптимальным углом 12
градусов. Благодаря этому можно использовать наполненные электролитом стеклянные
электроды, в результате чего повышаются функциональная способность и срок службы зондов
pH. Принцип действия основан на измерении электродвижущей силы (ЭДС) между
измерительным и вспомогательным электродами с последующим автоматическим вычислением
водородного показателя рН анализируемого раствора.
Для записи и контроля параметров исследуемой жидкости применяются контроллеры.
Они обрабатывают до четырех специфичных результатов измерений в виде открытого текста
или гистограммы, что обеспечивается за счет использования аналоговых и цифровых входов и
выходов.
Лист № 3
Всего листов9

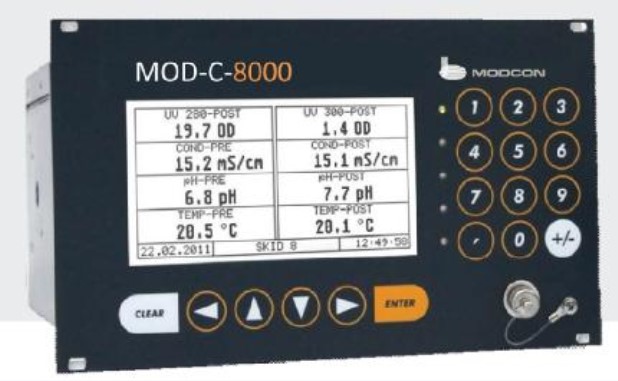

Рисунок 2 – Общий вид универсальных преобразователей MOD-C-8ХХХ с указанием мест
пломбирования

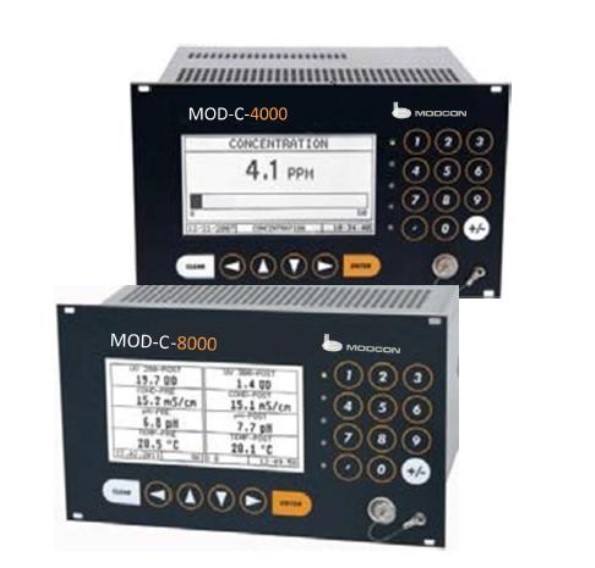

Рисунок 1 – Общий вид конвертеров MOD-C-4XXX и универсальных преобразователей
MOD-C-8XXX с указанием места нанесения маркировки
Места нанесения
маркировки
Места
пломбирования
Лист № 4
Всего листов9

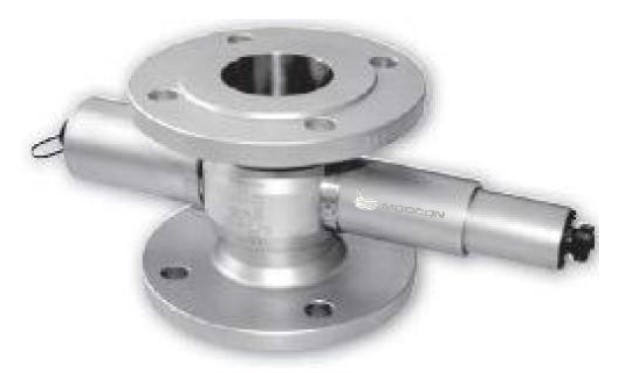

Рисунок 3 – Общий вид датчиков MOD-A16, MOD-T16

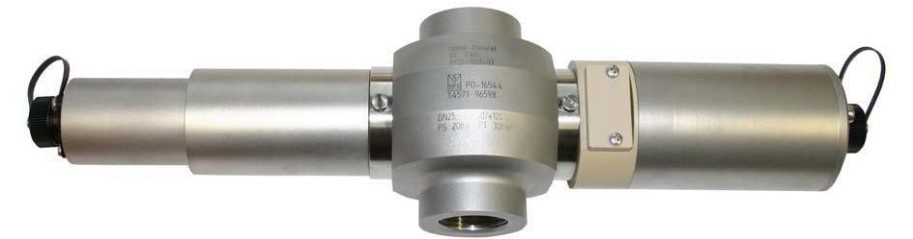

Рисунок 4 – Общий вид датчиков MOD-A26

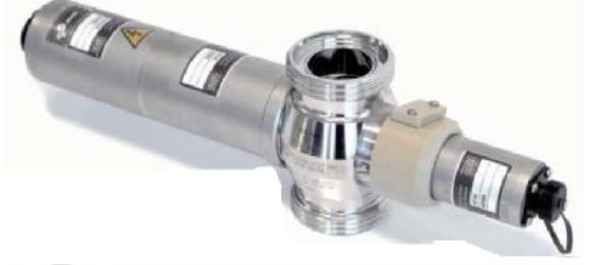

Рисунок 5 – Общий вид датчиков MOD-A45, MOD-A46

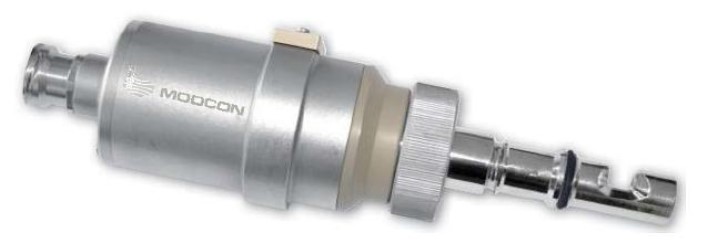

Рисунок 6 – Общий вид датчиков MOD-S16, MOD-S56
Лист № 5
Всего листов9
Рисунок 7 – Общий вид датчика рH MOD-P12
TRANSFER
Программное обеспечение
Программное обеспечение включает в себя функции вычисления, линеаризации и
компенсации для смены изделия, диапазона измерений, нулевой точки и режима Hold. В
конвертерах с mA-входами, дополнительно в распоряжении имеются функции дистанционного
управления для внешней системы. Конвертеры, имеющие разъем PROFIBUS® PA, могут быть
объединены в сеть и интегрированы в систему управления с помощью только одного кабеля.
Несколько выходов передают результаты измерений в реальном времени, что обеспечивает
точный контроль процесса.
С помощью интегрированного в контроллер регистратора данных можно записывать
важныепараметрыпроцесса,используемыедляобеспечениякачестваиконтроля
оборудования. Эти данные можно легко передать на персональный компьютер через интерфейс
RS-232.
Идентификационные данные программного обеспечения представлены в таблице 1
Таблица 1
ИдентификационноеНомер версииЦифровойАлгоритм
наименование (идентификацион- идентификатор вычисления
программного ный номер) программного цифрового
обеспеченияпрограммногообеспеченияидентификатора
обеспечения (контрольная программного
суммаобеспечения
исполняемого кода)
MOD-C-4000 PC-
С и выше--
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «А».
Лист № 6
Всего листов9
Наименование характеристики
Значение характеристики
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов представлены в таблицах 2 - 4.
Таблица 2. Метрологические и технические характеристики датчика рН MOD-P12
0 – 14
±0,1
0,7
Ø15×130
Диапазон измерений рН
Пределы допускаемой абсолютной погрешности измерений рН
Масса, кг, не более
Габаритные размеры, мм, не более
Условия эксплуатации:
- температура окружающего воздуха, ºС
- атмосферное давление, кПа
- относительная влажность воздуха, %, не более
20 – 40
100 ± 4
80
385 - 1000
730 - 970
±2
-
Таблица 3. Метрологические и технические характеристики оптических датчиков
Наименование
Значение характеристики
характеристики
MOD-A16MOD-A26MOD-S56FMOD-S16FMOD-A45MOD-A46MOD-T16MOD-A16N
MOD-
MOD-
S16N
S56N
620
Метрологические характеристики
430
430, 550,
254 - 313
0 -20 - 2
0 - 1,50 - 20 - 30 - 2
----
0 -20 - 2
0 - 1,50 - 20 – 2,40 - 2
----
--
----
0 - 19000 - 93000 - 93000 -1500
Спектральный диапазон,
нм
Диапазон показаний
оптической плотности, Б
Диапазон измерения
оптической плотности, Б
Пределы допускаемой
относительной
погрешности измерения
оптической плотности, %
Диапазон показаний
мутности, ЕМФ*
Диапазон измерения
мутности, ЕМФ
0 - 19000 - 40000 - 40000 - 1500
Лист № 7
Всего листов9
-
±3
0 - 8
-
-
0 - 800
-
-
+30 до -16
-
-
0 - 10
-
-
0 - 300
-
-
-
-
775×150
865×150
15 – 40
Пределы допускаемой
относительной
погрешности измерения
мутности, %
Технические характеристики
----
--
----
--
----
--
----
--
0 - 16--
--
0 – 2,80 - 3
0 – 1,50 - 2--
--
3,73,8
22,26,16,2
3,8
3,7
2,22
865×150900×150
Ø19×45Ø19×175920×150935×150
Ø19×175Ø19×45
Диапазон измерений
цвета по шкале ASTM
D1500
Диапазон измерений
цвета по шкале APHA
Hazen
Диапазон измерений
цвета по шкале Сейболта
Диапазон измерений
цвета по шкале Gardner
Диапазон измерений
цвета по шкале EBC
Диапазон измерения
цвета, ЕА**
Масса, кг, не более***
Габаритные размеры
(Ш×В), мм, не более****
Условия эксплуатации:
- температура
окружающего воздуха, ºС
- атмосферное давление,100 ± 4
кПа
- относительная
влажность воздуха, %, не80
более
* ЕМФ – единицы мутности по формазину
** ЕА – единицы абсорбции
*** - может варьировать в зависимости от исполнения корпуса по требованию заказчика
**** - может варьировать в зависимости от исполнения корпуса по требованию заказчика
450×500×400
38
12
Лист № 8
Всего листов9
Таблица 4. Технические характеристики конвертеров MOD-C4ХХХ и универсальных
преобразователей MOD-C-C8ХХХ
Наименование характеристикиЗначение характеристики
MOD-C-4XXX
Габаритные размеры, мм, не более*
MOD-C-8XXX
353×265×301
Масса, кг, не более**
Электропитание осуществляется от сети
переменного тока с напряжением, В220 ± 22
частотой, Гц 50 ± 1
и(или) от аккумуляторной батареи с
напряжением, В24
* - может варьировать в зависимости от исполнения корпуса по требованию заказчика
**- может варьировать в зависимости от исполнения корпуса по требованию заказчика
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на
поверхность конверторов методом наклеивания
1
Комплектность средства измерений
Перечень основного и дополнительного оборудования приведен в таблице 5.
Таблица 5
НаименованиеКоличество, шт.
Анализаторытехнологическихпроцессов универсальные
многокомпонентные серии MOD-C-4000/ MOD-C-8000*
Набор мер оптической плотности и мутности MOD-001**1
Руководство по эксплуатации1
Методика поверки1
* анализаторы поставляются с набором датчиков, согласно заказу клиента
** включается в комплект поставки по требованию Заказчика
Поверка
осуществляется по документу МП 99.Д4-13 «Анализаторы технологических процессов
универсальные многокомпонентные серий MOD-C-4000 и MOD-C-8000. Методика поверки»,
утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 декабря 2013 года.
Основные средства поверки:
1 Набор мер оптической плотности и мутности MOD-001
Основные метрологические характеристики:
диапазон значений оптической плотности мер: 0,2 – 2,40 Б;
пределы допускаемой абсолютной погрешности значений оптической плотности ±0,02 Б;
номинальные значения мутности, ЕМФ: раствор 1 - 0±0,05; раствор 2 - 4,5±0,05;
раствор 3 - 8,5±0,85; раствор 4 - 21,5±2,20; раствор 5 - 43,5±4,35; раствор 6 - 84,0±8,40;
пределы допускаемой относительной погрешности значений мутности ±1%.
2 Стандарт-титры для рН-метрии тип 2 (рН=1,65), тип 5 (рН=4,01), тип 9 (рН=6,86), тип
13 (рН=9,18), тип 16 (рН=12,43) по ГОСТ 8.135-2004
Основные метрологические характеристики:
отклонение рН от номинального значения не более 0,01рН
3 Межгосударственный стандартный образец мутности (формазиновая суспензия)
МСО 0101:1999.
Основные метрологические характеристики:
значение мутности: 4000 ЕМФ
погрешность определения мутности ± 2,0 %
Лист № 9
Всего листов9
Сведения о методиках (методах) измерений
1 «Инструкция по эксплуатации. Датчики MOD-А26», разделы 6 и 7
2 «Инструкция по эксплуатации. Датчики MOD-А16», разделы 6 и 7
3 «Инструкция по эксплуатации. Датчики MOD-Т16-N», разделы 6 и 7
4 «Инструкция по эксплуатации. Датчики MOD-А45», разделы 6 и 7
5 «Инструкция по эксплуатации. Датчики MOD-А46», разделы 6 и 7
6 «Инструкция по эксплуатации. Датчики MOD-S16», разделы 6 и 7
7 «Инструкция по эксплуатации. Датчики MOD-S56», разделы 6 и 7
8 «Инструкция по эксплуатации. Датчики MOD-F60 и MOD-P12», разделы 6 и 7
9 «Инструкция по эксплуатации. Конвертер MOD - C- 4221», раздел 8 и 9
Нормативные и технические документы, устанавливающие требования к анализаторам
Техническая документация «MODCON Systems Ltd»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений.
Заявитель
ООО «Модкон».
111394, г. Москва, ул. Перовская, д. 61/2, стр. 1
Тел. + 7 (495) 989-18-40
факс + +7 (495) 989-18-40
E-mail:
Изготовитель
«MODCON Systems Ltd», Израиль.
Bornshtein St. South Akko Ind. Park, Acre 24222, Israel
Телефон: +972-4-9553955
Факс: +972-4-9553956
E-mail:
Испытательный центр
Государственный trial испытаний средств измерений федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутоптико-
физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИОФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30003-08 от 30.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»___________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 40129-08 | Анализаторы автоматизированные иммуноферментные | AIA-1800ST | Фирма "TOSOH Corporation", Япония | 1 год | Перейти |
| 32301-13 | Анализаторы серы рентгеновские энергодисперсионные | АСЭ-2 | НПП "Буревестник", ОАО, г.С.-Петербург | 1 год | Перейти |
| 52538-13 | Приборы универсальные измерительные параметров электрической сети | 1RAEM, 1RANM, 2RАЕ, 2RAN | Фирма "REVALCO s.r.l.", Италия | 2 года | Перейти |
| 58285-14 | Анализаторы жидкости титриметрические | AppliTek мод. EPA, UPA | Фирма "AppliTek NV/SA/Inc.", Бельгия | 1 год | Перейти |
| 67456-17 | Комплексы программно-технические мониторинга технологических параметров гидроэлектростанций | ТУРБО-М2 | ООО "НПО "Система", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
