Номер госреестра:
57217-14
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТНДМ-110
Производитель:
ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 9 шт. с зав.№ 546, 421, 548, 7382, 552, 549, 392, 8467, 424
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54933
Лист № 1
об утверждении типа средств измерений
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТНДМ-110
Назначение средства измерений
Трансформатор тока ТНДМ-110 (далее – трансформатор) предназначен для передачи сиг-
нала измерительной информации измерительным приборам и/или устройствам защиты и
управления в установках переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформатора тока основана на явлении электромагнитной индук-
ции. При подключении первичной обмотки к источнику переменного тока в витках этой
обмотки протекает переменный ток, который создаёт в магнитопроводе переменный маг-
нитопоток. Замыкаясь в магнитопроводе, этот поток пронизывает обе обмотки индуцируя,
в них ЭДС.

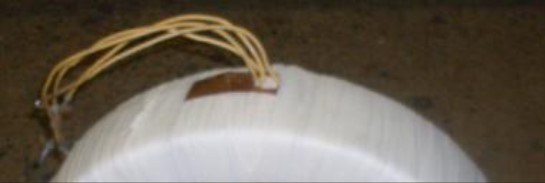

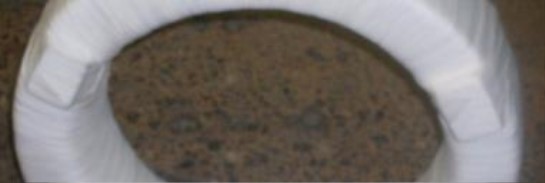

Конструктивно трансформатор тока ТНДМ-110 выполнен в виде тороида. Роль первич-
ной обмотки трансформатора тока выполняет высоковольтный ввод масляного выключа-
теля или силового трансформатора. Вторичная обмотка размещается на тороидальном
сердечнике. Вторичная обмотка подключена к клеммным выводам, закреплённым на изо-
лированном боковом фланце.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Номинальное значение первичного тока, А1000
Номинальный вторичный ток, А 5
Номинальное первичное напряжение, кВ 110
Номинальная частота, Гц 50
Номинальный коэффициент трансформации трансформатора1000/5
Количество вторичных обмоток:
-для измерений и защиты2
Класс точности вторичной обмотки, предназначенной для измерений 0,5
Класс точности вторичной обмотки, предназначенной для защиты10Р
Номинальная предельная кратность вторичных обмоток,
предназначенных для защиты,24
Номинальная мощность нагрузки, ВА30
Номинальная мощность нагрузки обмотки для цепей защиты, ВА30
Габаритные размеры, мм, не более 580x80х150
Масса, кг, не более60
Климатическое исполнение по ГОСТ 15150-69 У3
Средняя наработка на отказ, ч, не менее 100000
Средний срок службы, лет, не менее 30
Знак утверждения типа
наносят на эксплуатационные документы, на титульный лист паспорта.
Комплектность средства измерений
№№НаименованиеКол.
1Трансформатор тока ТНДМ-1101 ед.
2Паспорт1шт.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Перечень средств измерений, применяемых при поверке:
- Государственный рабочий эталон единицы коэффициента и угла масштабного преобра-
зования синусоидального тока 1 разряда, трансформатор тока ИТТ3000.5;
- прибор сравнения КНТ-03, погрешность по току от ± 0,03 % до ± 0,001 %.
Сведения о методиках (методах) измерений
проводятся в соответствии с эксплуатационной документацией.
Нормативные и технические документы, устанавливающие требования к трансфор-
матору тока ТНДМ-110:
- ГОСТ 7746-2001Трансформаторы тока. Общие технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при выполнении работ и оказанию услуг по обеспечению единства измерений.
Лист № 3
Всего листов 3
Изготовитель
ОАО «Свердловский завод трансформаторов тока»
Юридический адрес: 20043, Россия, г.Екатеринбург, ул.Черкасская, 25.
Заявитель
Филиал ОАО «ТГК-16»
«Нижнекамская ТЭЦ» (ПТК-1)
423570, Российская Федерация, Республика Татарстан, г. Нижнекамск, п/о №11, а/я 66
тел./факс (8555) 32-13-59; 32-13-10.
Испытательный центр
ГЦИ СИ ФБУ «Государственный региональный центр стандартизации,
метрологии и испытаний в Республике Татарстан» (ГЦИ СИ ФБУ «ЦСМ Татарстан»)
420029 г.Казань, ул.Журналистов, д.24
Тел./факс: (843) 291-08-33
e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «ЦМС Татарстан» по проведению испытаний
средств измерений в целях утверждения типа № 30065-09 от 06.11.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» ____________ 2014 г.
