Номер госреестра:
57189-14
Наименование СИ:
Весы рольганговые электронные
Обозначение типа:
РВС
Производитель:
ООО "ИнтерВес", г.Новосибирск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54899
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1278 от 03.11.2015 г.)
Весы рольганговые электронные РВС
Назначение средства измерений
Весы РВС предназначены для статического взвешивания металлопроката и других
грузов, транспортируемых по транспортному рольгангу.
Описание средства измерений
Принцип действия весов основан на преобразовании деформаций упругих элементов
тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в
электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков
суммируется в клеммной коробке и по экранированному кабелю поступает в систему
управления, где происходит его дальнейшая обработка, результат взвешивания в единицах
массы отображается на дисплее весоизмерительного прибора. Данные измерений могут
передаваться на большое табло, печать или АСУ для дальнейшей электронной обработки
данных.
Конструктивно весы состоят из грузоприемного устройства (ГПУ) и системы
управления, скомпонованной в шкафу управления (ШВС).
Весы рольганговые изготавливаются в двух вариантах:
а) взвешивание осуществляется без подъема взвешиваемого груза, ГПУ является частью
рольганга (рис. 1); в этом варианте весы состоят из грузоприемных платформ (от одной
до четырех) с размещенными на них рольгангами; платформы устанавливаются на узлы
встройки весоизмерительные с тензодатчиками.
Рисунок 1 - Общий вид весов (вариант а)
б) взвешивание осуществляется при подъеме груза, поданного рольгангом в зону ГПУ
весов;предусмотрено два исполнения ГПУ: ГПУ с жесткой рамой (рис. 2) или ГПУ из
весоизмерительных модулей (от двух до восьми) с механизмами подъема, несвязанных жесткой
рамой (рис. 3). Весы рольганговые на базе весоизмерительных модулей встраиваются в
рольганги без изменения конструкции их опорных элементов.
Лист № 2
Всего листов 7
Рисунок 2 - Общий вид весов с жесткой рамой ГПУ
В состав весов в исполнении с жесткой рамой ГПУ входят следующие компоненты:
− подъемное ГПУ с жесткой рамой с механизмами подъема (пневмо, электро или
гидропривод); ГПУ устанавливается на узлы встройки весоизмерительные; ГПУ обеспечивает
поднятие взвешиваемых заготовок над рольгангом и измерение веса заготовок тензодатчиками.
Рисунок 3 - Общий вид весов с ГПУ из весоизмерительных модулей
В этом исполнении в состав весов входят следующие компоненты:
− весоизмерительные модули с механизмами подъема (пневмо, электро или
гидропривод), которые обеспечивают поднятие взвешиваемых заготовок над рольгангом и
измерение веса заготовок тензодатчиками.
Система управления смонтирована в защитном шкафу и состоит из весоизмерительного
прибора WE2110 (г/реестр №20785-09) или WE2111 пр-во ф. «Hottinger Baldwin Messtechnik
GmbH», Германия или Микросим модификации М0601 (г/реестр №55918-13, пр-во ООО НПП
«Метра», г.Обнинск), коммутационной коробки, обеспечивающей объединение сигналов
датчиков, контроллер управления гидроприводом подъема ГПУ (исполнение б), система
позиционирования, управляющая рольгангом и обеспечивающая автоматическую работу
весов – позиционирование заготовки на весах (опция).
Лист № 3
Всего листов 7
Форма маркировки весов: РВС - Max - [1]
RTN
HLC
С16А
RC3
SB2
позиция
Max
обозначение
0.5; 1; 1.5; 2; 3;
5; 10; 15; 20; 30;
50; 70; 100
расшифровка
Максимальная нагрузка, т
[1]
Тип используемых датчиков:
RTN: г/реестр №21175-13, пр-во ф. «Hottinger Baldwin Messtechnik
GmbH», Германия;
HLC: г/реестр №21177-13 пр-во ф. «Hottinger Baldwin Messtechnik
GmbH», Германия;
С16А: г/реестр №20784-09, пр-во ф. «Hottinger Baldwin Messtechnik
GmbH», Германия;
RC3: г/реестр №50843-12, пр-во ф. «Flintec GmbH», Германия;
SB2: г/реестр №46027-10, пр-во ф. «Flintec GmbH», Германия
Программное обеспечение
Рисунок - 4

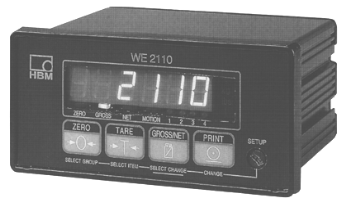

WE2110
задняя сторона прибора Микросим М0601

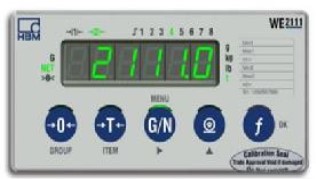

WE2111

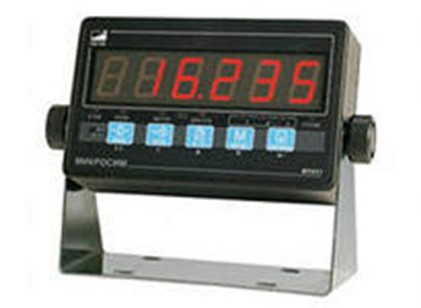

Микросим М0601
Прибор WE2110, WE2111 и Микросим М0601 имеет встроенное программное
обеспечение (далее ПО), которое идентифицируется по номеру версии ПО.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее при включении прибора или по запросу через меню ПО прибора. Защита от
несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается
блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки), а
также дополнительным паролем доступа. ПО не может быть модифицировано без нарушения
защитной пломбы.
Общий вид приборов и схемы их пломбирования представлены на рисунке 4.
Лист № 4
Всего листов 7
Шкаф, в котором располагается прибор, закрывается на ключ, доступ к которому имеет
ограниченный круг сотрудников контролирующей метрологической службы предприятия,
эксплуатирующего данное оборудование.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование
встроенного ПО
(идентифика-
ционный
номер) ПО
Цифровой
Алгоритм
Идентифика-
Номер версии
идентификаторвычисления
ционное наи- ПО (контроль- цифрового
менование ПО ная сумма ис-идентификатора
полняемого кода) ПО
Отсутствует,
WE2110WE2110Р54iисполняемый код─
недоступен
Отсутствует,
WE2111WE2111v1.0xисполняемый код─
недоступен
М0601
CRC-16 с
Микросим
Ed 5.xx50x3C40полиномом
0хА001
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по
МИ 3286-2010.
Метрологические и технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011……………………..…………………. средний (III)
Значение максимальной нагрузки (Мax), минимальной нагрузки (Мin), поверочного интервала
(е), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой
погрешности при первичной поверке весов приведены в таблице 2.
Для нагрузки m, т
Таблица 2
Мах, тМin, тe=d, кг
n
123
4
0,50,0040,22500
1,00,010,52000
1,50,010,53000
20,0212000
30,0213000
50,0422500
100,152000
5
0,004 ≤ m ≤ 0,1
0,1 < m ≤ 0,4
0,4 < m ≤ 0,5
0,01 < m ≤ 0,25
0,25 < m ≤ 1,0
0,01 < m ≤ 0,25
0,25 ≤ m ≤ 1,0
1,0 < m ≤ 1,5
0,02 ≤ m ≤ 0,5
0,5 < m ≤ 2,0
0,02 ≤ m ≤ 0,5
0,5 < m ≤ 2,0
2,0 < m ≤ 3,0
0,04 ≤ m ≤1,0
1,0 < m ≤ 4,0
4,0 < m ≤ 5,0
0,1 ≤ m ≤2,5
2,5 ≤ m ≤ 10,0
Пределы допускаемой
погрешности при
первичной поверке, кг
6
± 0,10
± 0,20
± 0,30
± 0,25
± 0,50
± 0,25
± 0,50
± 0,75
± 0,5
± 1,0
± 0,5
± 1,0
± 1,5
± 1,0
± 2,0
± 3,0
± 2,5
± 5,0
Лист № 5
Всего листов 7
Окончание таблицы 2
1234
150,153000
200,2102000
300,2103000
500,4202500
701,0501400
1001,0502000
56
0,1 ≤ m ≤2,5 ± 2,5
2,5 < m ≤ 10,0 ± 5,0
10,0 < m ≤ 15,0 ± 7,5
0,2 ≤ m ≤5,0 ± 5,0
5,0 < m ≤ 20,0 ± 10,0
0,2 ≤ m ≤5,0 ± 5,0
5,0 < m ≤ 20,0 ± 10,0
20,0 < m ≤ 30,0 ± 15,0
0,4 ≤ m ≤10,0 ± 10,0
10,0 < m ≤ 40,0 ± 20,0
40,0 < m ≤ 50,0 ± 30,0
1,0 ≤ m ≤25,0 ± 25,0
25,0 < m ≤ 70,0 ± 50,0
1,0 ≤ m ≤25,0 ± 25,0
25,0 < m ≤ 100,0± 50,0
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при первичной поверке.
Пределы допускаемой погрешности устройства установки на нуль ……………………...±0,25е
Диапазон устройства выборки массы тары (Т
-
)……………………………..……от 0 до 50% Max
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам
допускаемой погрешности для массы нетто при любом значении массы тары.
Перечень весоизмерительных датчиков, применяемых в различных модификациях весов,
приведен в таблице 3.
Мах, т
Таблица 3
Тензодатчики Тензодатчики Тензодатчики Тензодатчики Тензодатчики
RTN (HBM) HLC (HBM) C16A (HBM) RC3 (Flintec) SB2 (Flintec)
0,5 +
1 + +
1,5 + +
2 + +
3 + +
5 + +
10 + + + +
15 + + +
20++++
30++++
50++++
70++++
100+++
Электрическое питание весов:
- напряжение, В ……………………………………...........................................................187…242
- частота, Гц ………………………………………………………………………..……….. 49…51
Потребляемая мощность не более, ВА ………………………………………………….…..……10
Вероятность безотказной работы весов за 2000 часов ………..…………………………….....0,92
Средний срок службы весов не менее, лет ..…………………………………………………..….10
Предельные значения диапазона температур весов представлены в таблице 4.
Лист № 6
Всего листов 7
Таблица 4
модификация весовДиапазон рабочих температур
РВС-Max-RC3 от минус 10 ºС до плюс 40 ºС
модификация весовОсобый диапазон рабочих температур
РВС-Max-RTN от минус 30 ºС до плюс 50 ºС
РВС-Max-HLC; РВС-Max-SB2 от минус 30 ºС до плюс 40 ºС
РВС-Max-C16А от минус 50 ºС до плюс 50 ºС
Диапазон рабочих температур прибора:
WE2110, WE2111............................................................................от минус 10 до + 40 ºС
Микросим М0601 ...........................................................................от минус 35 до + 40 ºС
Габаритные размеры и масса представлены в таблице 5.
____
18
ГПУ с жесткой рамой,
мм
_____
12
_____
4,5
Исполнение б
Масса, не более, т
Таблица 5
Габаритные размеры, мм
Грузоприемная
платформа, мм
Исполнение а
длина: 600 ÷ 6000
ширина: 250 ÷ 5300
высота: 200 ÷ 2000
Весоизмерительный
модуль с механизмом
гидроподъема, мм
длина: 1200 ÷ 12000
ширина: 250 ÷ 7500
высота: 600 ÷ 3500
длина: 600 ÷ 6000
ширина: 200 ÷ 1500
высота: 600 ÷ 3000
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закрепленную на боковой
стенке корпуса шкафа системы управления весами, и на титульный лист Руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Количество
1 комплект
Наименование
1 Весы РВС в сборе
2 Эксплуатационная документация:
- Руководство по эксплуатации весов ИВПС.404432.244 РЭ
- Паспорт весов ИВПС.404432.244 ПС
- Руководство по эксплуатации на прибор
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ OIML R 76-1-2011, Приложение ДА.
Основное поверочное оборудование: гири М
1
и М
1-2
по ГОСТ OIML R 111-1-2009.
Сведения о методиках (методах) измерений
Описание метода прямых измерений содержится в документе «Весы рольганговые
электронные РВС. Руководство по эксплуатации» ИВПС.404432.244 РЭ.
Нормативные и технические документы, устанавливающие требования к весам
рольганговым электронным РВС
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и
технические требования. Испытания»;
Лист № 7
Всего листов 7
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения
массы»;
Техническая документация изготовителя ИВПС.404432.244.
Изготовитель
Обществосограниченнойответственностью«ИнтерВес»(ООО«ИнтерВес»),
г. Новосибирск
ИНН 5408235640
Россия, 630128, г. Новосибирск, ул. Русская, д.39
Тел.: 007 (383) 213-95-78
Е-mail:
Тел./факс: 007 (383) 306-58-54
Испытательный центр
Федеральное государственное унитарное предприятие «Сибирский государственный
ордена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ФГУП «СНИИМ»)
630004, Новосибирск, пр. Димитрова, 4
Тел. (383) 210-08-14, факс (383) 210-13-60
E-mail:
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » ________________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 38333-08 | Весы платформенные | ВП | ЗАО "Фирма "Стоик", г.Череповец | 1 год | Перейти |
| 25183-08 | Весы конвейерные автоматические непрерывного действия | КЛИМ | ООО "Мера", г.Челябинск | 1 год | Перейти |
| 61405-15 | Тахеометры электронные | Leica FLEXLINE TS06 RUS, Leica FLEXLINE TS09 RUS | ОАО "Экспериментальный оптико-механический завод" (ЭОМЗ), г.Москва | 1 год | Перейти |
| 32327-06 | Весы конвейерные непрерывного действия | ВКР10 | ООО "НПП ПРОМЭЛ", г.Москва | 1 год | Перейти |
| 49848-12 | Весы платформенные | NT | Фирма "Bizerba GmbH & Co. KG", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
