Весы неавтоматического действия ACCULAB ALC, ГРСИ 57187-14
Номер госреестра:
57187-14
Наименование СИ:
Весы неавтоматического действия
Обозначение типа:
ACCULAB ALC
Производитель:
Фирма "Sartorius Weighing Technology GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.04.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54897
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия ACCULAB ALC
Назначение средства измерений
Весы неавтоматического действия ACCULAB ALC (далее – весы) предназначены для
определения массы.
Описание средства измерений
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного уст-
ройства, грузопередающего устройства и весоизмерительного устройства с показывающим уст-
ройством.

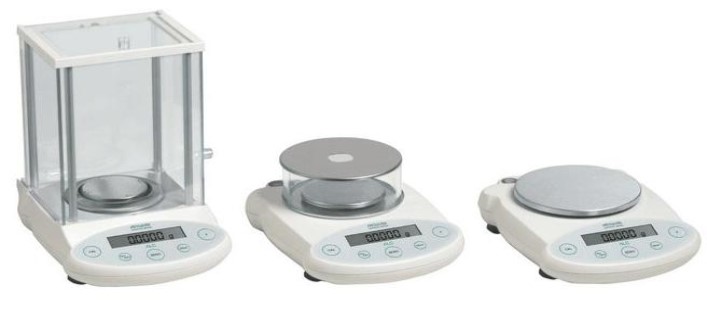

Общий вид весов показан на рисунке 1.
Рисунок 1 - Общий вид весов неавтоматического действия ACCULAB ALC.
Принцип действия весов модификаций ACCULAB ALC-150d3, ACCULAB ALC-
2100d2, ACCULAB ALC-210d4, ACCULAB ALC-3100d2, ACCULAB ALC-320d3, ACCULAB
ALC-80d4 основан на компенсации массы взвешиваемого груза электромагнитной силой, созда-
ваемой системой автоматического уравновешивания.
Принцип действия весов модификации ACCULAB ALC-6100d1 основан на преобразо-
вании деформации упругого элемента тензорезисторного датчика, возникающей под действием
силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся про-
порционально массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Изме-
ренное значение массы выводится на дисплей.
Весы оснащены интерфейсом связи RS232 для подключения различных периферийных
устройств.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответст-
вующие пункты ГОСТ OIML R 76-1–2011):
устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
устройство первоначальной установки на нуль (Т.2.7.2.4);
устройство слежения за нулем (Т.2.7.3);
устройство установки на нуль и уравновешивания тары (4.6.9);
устройство выборки массы тары (Т.2.7.4);
цифровое показывающее устройство с отличающимся делением (3.4.1);
взвешивание в различных единицах измерения массы - килограмм, грамм, милли-
грамм, карат (2.1).
Весы имеют следующие режимы работы (4.20):
счетный режим;
вычисление процентных соотношений;
Лист № 2
Всего листов 4
режим сравнения;
суммирование;
статистическая обработка.
Обозначение модификаций весов имеет вид ACCULAB ALC-X
1
X
2
где:
X
1
- условное обозначение максимальной нагрузки Max в г: 80, 150, 210, 320, 2100, 3100, 6100.
X
2
- условное обозначение действительной цены деления шкалы: d4, d3, d2, d1.
Класс точности, значение максимальной нагрузки Max, значение минимальной нагруз-
ки Min, поверочный интервал e, действительная цена деления шкалы d, диапазон уравновеши-
вания тары, диапазон температуры наносятся на маркировочную табличку весов.
Знак поверки наносится на корпус весов.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Cхема пломбировки от несанкционированного доступа.
Идентификацион-
ное наименование
ПО
Номер версии
(идентификацион-
ный номер) ПО
REL.36.09
Программное обеспечение
Программное обеспечение (далее — ПО) весов является встроенным, используется в
стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и результатов измерений от преднамеренных и непреднамеренных воздей-
ствий соответствует требованиям ГОСТ OIML R 76-1
–
2011 п. 5.5.1 «Устройства со встроенным
программным обеспечением». ПО не может быть модифицировано или загружено через какой-
либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспе-
чивается невозможностью изменения ПО без применения специализированного оборудования
производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и
настройки, а также измерительной информации используется пломбируемый переключатель
юстировки (рис. 2).
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню
«С» по МИ 3286-2010. Идентификация ПО осуществляется по номеру версии, который досту-
пен для просмотра в меню пользователя. Идентификационные данные ПО приведены в таблице
1.
Таблица 1
Наименова
ние
ПО
Цифровой иденти-
фикатор ПО (кон-
трольная сумма ис-
полняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
ПО
не
применяется
не
применяется
не
применяется
не
применяется
переключатель юстировки
место нанесения пломбы
в виде наклейки
Лист № 3
Всего листов 4
Характеристика
ACCULAB
ALC-80d4
ACCULAB
ALC-150d3
ACCULAB
ALC-210d4
ACCULAB
ALC-320d3
Метрологические и технические характеристики
Таблица 2
Модификации
Класс точности по ГОСТ OIML R 76-1
–
2011
Максимальная нагрузка (Мах), г
Действительная цена деления шкалы (d), г
Поверочный интервал весов (е), г
Число поверочных интервалов (n)
I
80
0,0001
0,001
80000
II
150
0,001
0,01
15000
I
210
0,0001
0,001
210000
II
320
0,001
0,01
32000
Характеристика
ACCULAB
ALC-6100d1
Таблица 3
Модификации
ACCULAB ALC- ACCULAB ALC-
2100d2 3100d2
Класс точности по ГОСТ OIML R 76-1
–
2011II
Максимальная нагрузка (Мах), г 2100
Действительная цена деления шкалы (d), г 0,01
Поверочный интервал весов (е), г 0,1
Число поверочных интервалов (n) 21000
IIII
3100 6100
0,01 0,1
0,1 1
31000 6100
+
10%
Диапазон температуры,
о
C................................................................................................от +10 до +30
Диапазон уравновешивания тары..........................................................................................100% Max
Параметры электропитания от сети переменного тока:
напряжение, В................................................................................................................ 220
-
15%
;
частота, Гц......................................................................................................................... 50±1.
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на
корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
1. Весы................................................................................................................................1 шт.
2. Адаптер сетевого питания............................................................................................1 шт.
3. Руководство по эксплуатации.....................................................................................1 экз.
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1
–
2011 «Весы
неавтоматического действия. Часть 1. Метрологические и технические требования. Испыта-
ния».
Идентификационные данные, а так же процедура идентификации программного обес-
печения приведены в разделе «Калибровка / Юстировка» руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности E
2
, F
1
, F
2
по
ГОСТ OIML R 111-1–2009.
Сведения о методиках (методах) измерений
«Весы неавтоматического действия ACCULAB ALC. Руководство по эксплуатации»,
страницы раздел «Работа с весами».
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к весам неавто-
матического действия ACCULAB ALC
1. ГОСТ OIML R 76-1
–
2011 «Весы неавтоматического действия. Часть 1. Метрологиче-
ские и технические требования. Испытания»
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы»
3. Техническая документация фирмы-изготовителя
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям;
- выполнение государственных учетных операций;
- осуществление мероприятий государственного контроля (надзора).
Изготовитель
Фирма «Sartorius Weighing Technology GmbH», Германия.
Адрес: 37075 Weender Landstr 94-108, Goettingen, Germany.
Тел.: +49 (551)3080
Факс: +49 (551)3083289
e-mail:
Заявитель
Общество с ограниченной ответственностью «Сарторос» (ООО «Сарторос»)
107014, Москва, ул. Стромынка, д. 13.
Тел.: (495) 921-22-41, (495) 956-22-41
Факс: (495) 956-22-41
e-mail:
Испытательный центр
Федеральное государственное унитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77/ 437-56-66.
e-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа №30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииФ.В. Булыгин
М.п.
«______»______________ 2014 г.
