Датчики состояния поверхности дорожного полотна ДСПД, ГРСИ 57179-19
Номер госреестра:
57179-19
Наименование СИ:
Датчики состояния поверхности дорожного полотна
Обозначение типа:
ДСПД
Производитель:
ООО "ОКБ Бурстройпроект", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.12.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75991
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики состояния поверхности дорожного полотна «ДСПД»
Назначение средства измерений
Датчики состояния поверхности дорожного полотна «ДСПД» (далее – датчики «ДСПД»)
предназначены для дистанционных измерений температуры поверхности дорожного полотна,
толщины слоя воды, снега, льда, смеси снега со льдом, жидкой грязи (слякоти) на поверхности
дорожного полотна.
Описание средства измерений
Принцип действия датчиков «ДСПД» основан на зависимости интенсивности
отраженного потока инфракрасного излучения от температуры поверхности дорожного полотна
и толщины слоя воды, снега, льда, смеси снега со льдом, жидкой грязи (слякоти) на
поверхности дорожного полотна.
В процессе измерений поток инфракрасного излучения от двух лазерных диодов
направляется на дорожное полотно, отражается от него и принимается приемником. По
соотношению интенсивности отраженных сигналов делается вывод о состоянии дорожного
полотна и типе покрывающего слоя (вода, снег, лед, снег со льдом, жидкая грязь (слякоть). На
основаниитипапокрывающегослояисуммарнойвеличиныотраженногосигнала
рассчитывается толщина слоя воды, снега, льда, снега со льдом, жидкой грязи (слякоти) на
поверхности дорожного полотна, а также процентное содержание снега и льда в смеси снег/лед.
Температура поверхности дорожного полотна измеряется бесконтактным методом.
Поток инфракрасного излучения, отраженный от поверхности дорожного полотна, принимается
и преобразуется в электрический сигнал, пропорциональный температуре поверхности
дорожного полотна. По результатам измерений толщины слоя воды, снега, льда, снега со льдом,
жидкой грязи (слякоти) и температуры поверхности дорожного полотна микропроцессором
рассчитывается необходимая концентрация противогололедного реагента. Все расчеты
проводятся по алгоритмам, разработанным ООО «ОКБ «Бурстройпроект». Измеренные данные
преобразуются в цифровой код и передаются на ПК или устройство сбора данных.
Конструктивно датчики «ДСПД» выполнены в виде компактного модуля, в корпусе
которого размещены излучатели, приемник, пирометр, блок электроники и микропроцессор.
Датчики «ДСПД» закрепляются на опоре при помощи кронштейна на высоте от 0,5 до 10
метров.
В датчиках «ДСПД» для защиты от неблагоприятных погодных условий реализованы
функции:термостатирования,обогреваокна,оповещенияозагрязненностиоптики,
компенсации дрожания опоры и устойчивой работа в непрерывном потоке автомобилей. При
установке датчиков «ДСПД» проводится настройка по углу наклона.
Датчики«ДСПД» могутфункционироватькакавтономно,такивсоставе
метеорологическихстанций.Измеренияосуществляются непрерывно(круглосуточно),
сообщения о проведенных измерениях передаются через определенные временные интервалы
или по запросу.
Для обмена информацией используются последовательный интерфейс RS-485, Ethernet,
радиомодем стандарта GSM. Датчики «ДСПД» имеют удаленный доступ через web-интерфейс.
Датчики «ДСПД» выпускаются в двух модификациях: «ДСПД» и «ДСПД-М».
Модификации датчиков отличаются типом измерительных каналов.
Общий вид датчиков «ДСПД» представлен на рисунке 1.
Схемапломбированиядатчиков«ДСПД»отнесанкционированногодоступа
представлена на рисунке 2.
Лист № 2
Всего листов 5
Таблица 1 – Измерительные каналы датчиков
Модификация датчиковКаналы измерений
ДСПДКанал измерений температуры поверхности дорожного полотна
Канал измерений толщины слоя воды, льда, снега со льдом,
жидкой грязи (слякоти) до 10 мм, снега до 20 мм.
ДСПД-МКанал измерения температуры поверхности дорожного полотна
Канал измерения толщины слоя воды, льда, снега со льдом,
жидкой грязи (слякоти) до 10 мм, снега до 3000 мм.

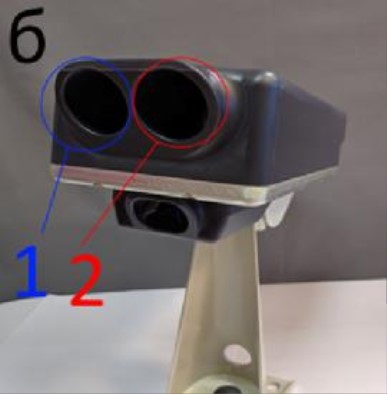

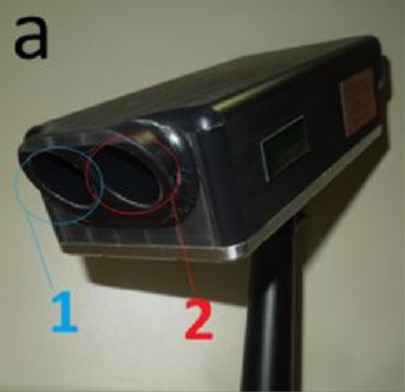

Рисунок 1 – Общий вид датчиков состояния поверхности дорожного полотна:
а-«ДСПД», б-«ДСПД-М», 1-излучатели, 2-приемник.

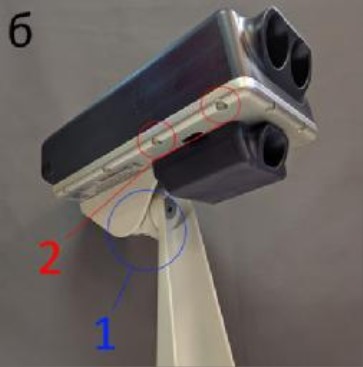

Рисунок 2 – Схема пломбирования датчиков состояния поверхности дорожного полотна:
а-«ДСПД», б-«ДСПД-М», 1-кронштейн, 2-пломбы (залитые винты)
Лист № 3
Всего листов 5
Программное обеспечение
Датчики «ДСПД» имеют встроенное программное обеспечение «BURS-31». Встроенное
ПО обеспечивает сбор, обработку и передачу данных на персональный компьютер, а также
обеспечивает управление работой датчиков «ДСПД».
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических
характеристик датчиков «ДСПД».
6D19591C
Таблица 2 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО«BURS-31.hex»
Номер версии (идентификационный номер) ПО, не ниже 2.0
Цифровой идентификатор программного обеспечения
(контрольная сумма исполняемого кода)
Контрольная сумма приведена для указанной в таблице версии ПО по алгоритму CRC32
Метрологические и технические характеристики
Значение
ДСПДДСПД-М
от -50 до +70
±0,8
от 0 до 10
от 0 до 20 включ.
от 0 до 10
от 0 до 10
от 0 до 10
±0,4
±0,4
±0,4
±0,4
±0,4
−св. 20 до 3000
Таблица 3 – Метрологические характеристики
Наименование характеристики
Наименование модификаций
Диапазон измерений температуры поверхности дорожного
полотна, °C
Пределы допускаемой абсолютной погрешности измерений
температуры поверхности дорожного полотна, °C
Диапазон измерений толщины слоя, мм
- воды
- снега
- льда
- снега со льдом
- жидкой грязи (слякоти)
Пределы допускаемой абсолютной погрешности измерений
толщины слоя, мм
- воды
- снега
- льда
- снега со льдом
- жидкой грязи (слякоти)
Диапазон измерений толщины слоя снега, мм
Пределы допускаемой относительной погрешности измерений
толщины снега в диапазоне св. 20 до 3000 мм, %
−±5
Лист № 4
Всего листов 5
Значение
ДСПДДСПД-М
от 42 до 60
3
30
227 227
98 98
60 86
1,251,35
10000
10
Таблица 4 – Основные технические характеристики
Наименование характеристики
Наименование модификаций
Электрическое питание постоянный ток:
- напряжение, В
Потребляемая мощность, В·А, не более
- без подогрева
- с подогревом
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
Средняя наработка на отказ, ч
Срок службы, лет, не менее
Условия эксплуатации:
- температура воздуха, °C
- относительная влажность, %
- атмосферное давление, гПа
от -60 до +70
от 0 до 100
от 600 до 1100
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус
датчика «ДСПД» в виде фирменной этикетки.
Комплектность средства измерений
Количество
1 шт.
Таблица 5 – Комплектность датчиков «ДСПД»
НаименованиеОбозначение
Датчик состояния поверхности дорожногов зависимости от модификации
полотна «ДСПД»
Руководство по эксплуатации4431-002-70092073-2014 РЭ
Методика поверки МП 2551-0207-2019
1 экз.
1 экз.
Поверка
осуществляется по документу МП 2551-0207-2019 «ГСИ. Датчики состояния поверхности
дорожногополотна«ДСПД».Методикаповерки»,утвержденному ФГУП«ВНИИМ
им. Д.И. Менделеева» 12.09.2019 года.
Основные средства поверки:
Термометр сопротивления эталонный ЭТС-100, регистрационный номер в Федеральном
информационном фонде 19916-10.
Штангенциркуль ШЦ-I, регистрационный номер в Федеральном информационном фонде
260-05.
Дальномер лазерный Leica DISTO A5, регистрационный номер в Федеральном
информационном фонде 30855-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к датчикам
состояния поверхности дорожного полотна «ДСПД»
Технические условия ТУ 4431-002-70092073-2014 «Датчик состояния поверхности
дорожного полотна «ДСПД»
Изготовитель
Общество с ограниченной ответственностью «ОКБ Бурстройпроект»
(ООО «ОКБ Бурстройпроект»)
ИНН 7723345578
Адрес: 125315, г. Москва, Ленинградский проспект, д. 80, корпус Г, тех. этаж,
помещение XII, ком. 16,20
Телефон: (495) 759-01-40
Web-сайт:
E-mail:
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
