Стандарты частоты и времени рубидиевые Ч1-1011, ГРСИ 57152-14

Смотреть ГРСИ
57151-14

Номер госреестра:

57152-14

Наименование СИ:

Стандарты частоты и времени рубидиевые

Обозначение типа:

Ч1-1011

Производитель:

ЗАО "Рукнар", г.Нижний Новгород

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

12.03.2024

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 54860

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стандарты частоты и времени рубидиевые Ч1-1011

Назначение средства измерений

Стандарты частоты и времени рубидиевые Ч1-1011 (далее – стандарты) предназначе-

ны для формирования высокостабильных, высокоточных по частоте спектрально чистых си-

нусоидальных сигналов частотой 1 МГц, 5 МГц, 10 МГц и импульсного сигнала с периодом

следования 1 с.

Описание средства измерений

Принцип действия стандартов основан на автоподстройке частоты рубидиевого

генератора к частоте спектральной линии квантового перехода атомов рубидия.

Стандарты выпускаются в четырех модификациях

–

Ч1-1011, Ч1-1011/1, Ч1-1011/2 и

Ч1-1011/3, которые отличаются метрологическими характеристиками и набором устанавли-

ваемых устройств (модулей).

Внешний вид и конструкция одинаковы для всех модификаций стандартов.

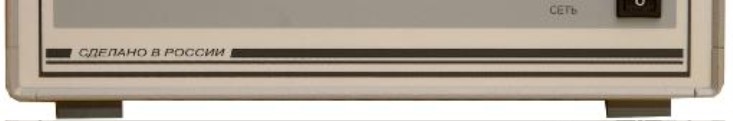

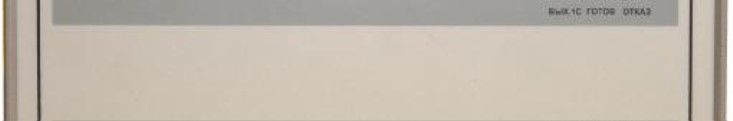

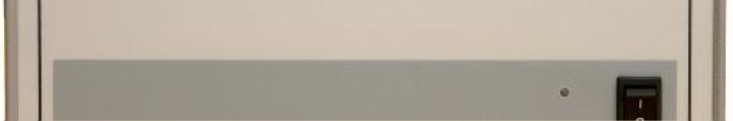

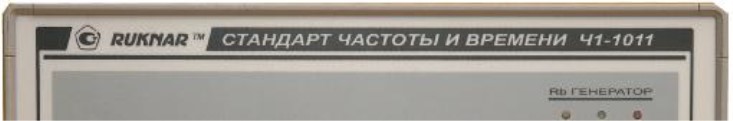

Общий вид стандартов приведен на рисунке 1.

Рисунок 1 – Общий вид стандартов

Стандарты имеют в своём составе базовый набор устройств, включающий высокоста-

бильный рубидиевый стандарт частоты (РСЧ), формирователь импульсного сигнала с перио-

дом следования 1 с и модуль питания. К съемным устройствам относятся модуль приёмника

СРНС (спутниковые радионавигационные системы) МПР-01 и модули усилителей МУС-01,

МУС-02, МУС-03. Электрическое соединение составных частей и съёмных модулей осуще-

ствляется через трассировочную плату.

Лист № 2

Всего листов 5

Встроенная система диагностики позволяет оперативно определять работоспособ-

ность и состояние основных устройств стандартов. В стандартах Ч1-1011 и Ч1-1011/2 преду-

смотрена возможность соединения с внешним персональным компьютером (ПК) по интер-

фейсу RS-232С. В этом случае диагностическая информация отображается на экране мони-

тора ПК.

Стандарты Ч1-1011 и Ч1-1011/2 могут принимать хронометрическую информацию от

спутниковых радионавигационных систем ГЛОНАСС и GPS и использовать её для синхро-

низации местной шкалы времени и автоматической корректировки действительного значе-

ния частоты встроенного высокостабильного РСЧ.

Схема пломбировки стандартов от несанкционированного доступа приведена на ри-

сунке 2.

Рисунок 2 – Схема пломбировки от несанкционированного

доступа.

Метрологические и технические характеристики

Номинальное значение частоты выходных сигналов, МГц………………………1, 5, 10.

Среднеквадратическое значение напряжения выходных сигналов

на подключенной нагрузке (50 ± 2) Ом, В..………………………………………………1,0 ± 0,2.

Пределы относительной погрешности по частоте выходных сигналов, отн. ед.:

- при выпуске

для стандартов Ч1-1011 и Ч1-1011/1………………………………………… ± 2·10

-11

;

для стандартов Ч1-1011/2 и Ч1-1011/3.……………………………………… ± 5·10

-11

;

- в интервале времени между поверками

для стандартов Ч1-1011 и Ч1-1011/1.……………………………………… ± 2,4·10

-10

;

для стандартов Ч1-1011/2 и Ч1-1011/3..…………………………………… ± 6,0·10

-10

Относительная погрешность воспроизведения частоты от включения

к включению (через 24 ч после включения), отн. ед., не более:

для стандартов Ч1-1011 и Ч1-1011/1……………………………………………2·10

-11

;

для стандартов Ч1-1011/2 и Ч1-1011/3.…………………………………………5·10

-11

Лист № 3

Всего листов 5

Среднеквадратическое относительное двухвыборочное отклонение

частоты, отн. ед., не более:

- за интервал времени измерения 1 с

для стандартов Ч1-1011 и Ч1-1011/1…………………………………………1,4·10

-11

;

для стандартов Ч1-1011/2 и Ч1-1011/3.………………………………………2,0·10

-11

;

- за интервал времени измерения 10 с

для стандартов Ч1-1011 и Ч1-1011/1……………………………………………5·10

-12

;

для стандартов Ч1-1011/2 и Ч1-1011/3.…………………………………………8·10

-12

;

- за интервал времени измерения 100 с

для стандартов Ч1-1011 и Ч1-1011/1……………………………………………2·10

-12

;

для стандартов Ч1-1011/2 и Ч1-1011/3.…………………………………………3·10

-12

;

- за интервал времени измерения 1 сут

для стандартов Ч1-1011 и Ч1-1011/1……………………………………………5·10

-12

;

для стандартов Ч1-1011/2 и Ч1-1011/3.…………………………………………1·10

-11

Пределы относительной погрешности по частоте за 1 сут

при работе стандартов Ч1-1011 и Ч1-1011/2 в режиме автоматической

корректировки частоты по сигналам СРНС, отн. ед.…………………………………… ± 5·10

-12

Потребляемая мощность, В·А, не

более…………………………………………………60.

Габаритные размеры (длина×ширина×высота), мм, не более..……………310×255×170.

Масса, кг, не более.………………………………………………………………………6,5.

Рабочие условия эксплуатации:

- температура окружающего воздуха, ºС..……………………………………от 0 до 40;

- относительная влажность воздуха при температуре 25 ºС, %.………………… до 80.

Средняя наработка на отказ, ч, не менее……………………………………………40 000.

По требованиям безопасности прибор соответствует ГОСТ 12.2.091-2012, степень

загрязнения 2, категория измерений 1.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель стандартов методом

шелкографии. В эксплуатационной документации на титульных листах знак утверждения

типа наносится типографским способом.

Комплектность средства измерений

В комплект поставки входят: стандарт частоты и времени рубидиевый Ч1-1011

(Ч1-1011/1, Ч1-1011/2, Ч1-1011/3), одиночный комплект ЗИП, комплект эксплуатационной

документации, ящик укладочный.

Поверка

осуществляется в соответствии с разделом 7 «Поверка прибора» Руководства по эксплуата-

ции РУГА.411653.006 РЭ, утвержденным руководителем ГЦИ СИ ФБУ «Нижегородский

ЦСМ» 10 февраля 2014 г.

Перечень средств измерений, применяемых при поверке, приведён в таблице 2.

Таблица 2

Наименование

средства поверки

Используемые основные технические

характеристики СИ

Стандарт частоты и времени

водородный Ч1-1006

Нестабильность частоты выходного сигнала:

за 1 с 7

-13

, за 10 с 2

-13

, за 100 с 7

-14

за 1 ч 2

-14

, за 1 сут 7

-15

Лист № 4

Всего листов 5

Продолжение таблицы 2

Наименование

средства поверки

Используемые основные технические

характеристики СИ

Компаратор частотный

ЧК7-51

Милливольтметр

цифровой В3-52/1

Диапазон измерения напряжения от 3 мВ до 300 В,

погрешность ± 4 %

Частотомер

универсальный Ч3-86А

Диапазон измерения интервалов времени

от 50 нс до 1 с

Погрешность измерения относительного значения

частоты входного сигнала:

за 1 с ± 1

-11

, за 10 с ± 1

-12

, за 100 с ± 1

-12

Сведения о методиках (методах) измерений

При измерениях используют методики, изложенные в руководстве по эксплуатации

прибора «Стандарты частоты и времени рубидиевые Ч1-1011. Руководство по эксплуатации

РУГА.411653.006 РЭ», раздел 6 «Порядок работы».

Нормативные и технические документы, устанавливающие требования к стандартам

частоты и времени Ч1-1011

РУГА.411653.006 ТУ.СтандартычастотыивременирубидиевыеЧ1-1011.

Технические условия.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

Выполнение работ по оценке соответствия промышленной продукции, а также иных

объектовустановленнымзаконодательствомРоссийскойФедерацииобязательным

требованиям.

Изготовитель

Закрытое акционерное общество «РУКНАР», г. Нижний Новгород.

Юридический адрес: 603105, г. Нижний Новгород, ул. Ошарская, 67.

Почтовый адрес: 603107, г. Нижний Новгород, пр. Гагарина, 178.

Тел.: (831) 278-49-10, тел. / факс: (831) 469-30-41.

Е-mail:

ruknar@ruknar.com

Лист № 5

Всего листов 5

Испытательный центр

Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр

стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский

ЦСМ»).

603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.

Тел.: (831) 428-78-78, факс: (831) 428-57-48.

E-mail:

mail@nncsm.ru

Аттестат аккредитации ФБУ "Нижегородский ЦСМ" по проведению испытаний

средств измерений в целях утверждения типа № 30011-13 от 27.11.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии___________________ Ф.В. Булыгин

М.п.

«____» _______________ 2014 г.
