Микроскоп инвертированный Axiovert 200MAT, ГРСИ 57150-14
Номер госреестра:
57150-14
Наименование СИ:
Микроскоп инвертированный
Обозначение типа:
Axiovert 200MAT
Производитель:
Фирма "Carl Zeiss", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 3821000312
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54858
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроскоп инвертированный Axiovert 200MAT
Назначение средства измерений
Микроскоп инвертированный Axiovert 200MAT (далее – Микроскоп) предназначен
для измерений при проведении металлографических наблюдений и исследований, в том числе
при контроле качества образцов в машиностроении, геологии, микроэлектронике и других
отраслях промышленности.
Описание средства измерений
Принцип работы Микроскопа основан на бесконтактном методе измерений размера
изображения контролируемого объекта.
Методобзора-светлоеилитемноеполе,люминесценция,поляризация,
дифференциально-интерференционный контраст.
Микроскоп оснащен двумя окулярами типа W-PL 10х/23 и пятью объективами с
увеличением 5
х
, 10
х
, 20
х
, 50
х
, 100
х
.
Микроскоп оснащен двухстрочным ЖК-дисплеем, расположенным на магнитной
опоре. В верхней строке дисплея отображается позиция и увеличение объектива, в нижней
строке – яркость лампы через штриховую полосу и соответствующее значение напряжения
(один штрих соответствует 0,4 V). При выключенной галогенной лампе в нижней строке ЖК-
дисплея появляется информация «Hal off» вместо штриховой полосы яркости лампы.
Микроскоп укомплектован объект-микрометром (0–5,0) мм.
Место нанесения Знака утверждения типа

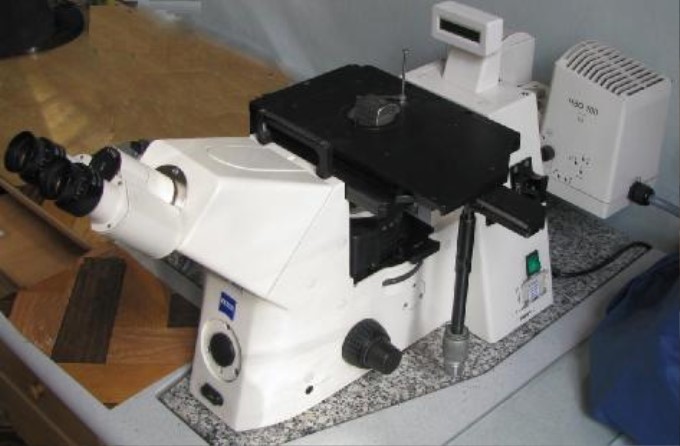

Рисунок 1 - Общий вид Микроскопа
Лист № 2
Всего листов 4
80

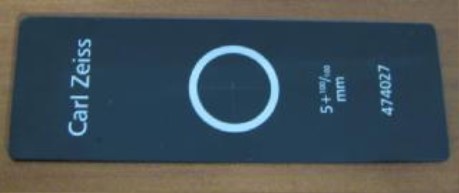

Рисунок 2 - Объект-микрометр
Метрологические и технические характеристики
Диапазон измерений, мм0,001 - 100
Диапазон перемещений предметного столика микроскопа, не менее, мм
- по координате X0 - 100
- по координате Y 0 - 40
Размеры предметного столика, мм305x170
Пределы абсолютной погрешности измерений шкалы микроскопа, мкм в диапазоне измерений:
- 100
x
± 0,6
- 50
x
± 1,0
- 20
x
± 2,5
- 10
x
± 5,0
- 5
x
± 20
Пределы отклонения trial длины шкалы микроскопа от номинальной, мкм, при увеличении: -
100
x
± 5
- 50
x
± 10
- 20
x
± 20
- 10
x
± 50
- 5
x
± 100
Габаритные размеры микроскопа, мм, не более295×805×707
Диапазон измерений шкалы объект-микрометра, мм 0,01 - 5
Цена деления шкалы объект-микрометра, мкм 10
Пределы абсолютной погрешности шкалы объект-микрометра, мкм ±0,2
Пределы отклонения общей длины шкалы объект-микрометра, мкм ±2
Масса, кг, не более 26
Микроскоп эксплуатируется в следующих климатических условиях по гр. В1 ГОСТ 52931-2008
со следующими уточнениями:
- температура окружающего воздуха, °С
+
15
(20
-
10
)
- верхнее значение относительной влажности при 25 °С, без конденсации
влаги, %
-атмосферное давление, кПа
6
+
100
-
20
Электропитание Микроскопа осуществляется от сети
переменного тока:
- напряжением, В
-частотой, Гц
+
22
220
-
33
(50±1)
Знак утверждения типа
наносится на специальную табличку на боковой панели Микроскопа методом
штемпелевания и на титульный лист руководства по эксплуатации - типографским способом.
Лист № 3
Всего листов 4
Примечание
1
Источник света
2
0 – 5,0 мм
Комплектность средства измерений
ОбозначениеНаименование
Коли-Заводской
чествономер
13821000312
Axiovert 200MATМикроскоп
Головка
револьверная
объективов
На 5 объективов
5
х
, 10
х
, 20
х
, 50
х
, 100
х
2
галогенный HAL100;
ртутный НВО100
W-PL
mm
Окуляр
Carl Zeiss 5+
100
/
100
Объект-микрометр
1474027
1
Инструкцияпо
эксплуатации
ПТИ 899–ЦКЛК– Работана
145–2013инвертированном
микроскопе
отраженногосвета
Axiovert200MAT.
Производственно–
техническая
инструкция
МП4435-001-Методика поверки
05757676
1
Поверка
осуществляется по документу МП4435-001-05757676 “Микроскоп инвертированный
Axiovert 200MAT. Методика поверки”, утвержденному ФГУП «СНИИМ» в октябре 2013 г.
Эталоны: Государственный вторичный эталон единицы длины диапазоне значений 0 -
1000 мм ВЭТ 2-14-59, объект-микрометр отраженного света в диапазоне значений 0 - 1 мм 2
разряда.
Сведения о методиках (методах) измерений
1 ПТИ 899–ЦКЛК–145–2013 “Работа на инвертированном микроскопе отраженного
света Axiovert 200MAT. Производственно–техническая инструкция”;
2 Инструкция по эксплуатации.
Нормативные и технические документы, устанавливающие требования к Микроскопу
инвертированному Axiovert 200MAT
1 ГОСТ 5639-82 Стали и сплавы. Методы выявления и определения величины зерна
2 ГОСТ 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1·10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов, установленным законодательством
Российской Федерации, обязательным требованиям.
Лист № 4
Всего листов 4
Изготовитель
Фирма «Carl Zeiss», Германия
07745 Jena, Carl Zeiss Promenade, 10, Германия
Заявитель
Открытоеакционерноеобщество«ЕВРАЗОбъединённыйЗападно-Сибирский
металлургический комбинат» (ОАО «ЕВРАЗ ЗСМК»), г. Новокузнецк Кемеровской обл.
654043, Россия, Кемеровская область, г. Новокузнецк, ш. Космическое, д. 16, факс (3843) 59-
43-43; тел. (3843) 59-59-00, E-mail:
Испытательный центр
Государственный центр испытаний средств измерений ФГУП СНИИМ (ГЦИ СИ ФГУП
СНИИМ), юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4;
тел.(383) 210-08-14, факс (383) 210-13-60; электронная почта:
;
Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.
«__» _____________ 2014 г.
