Спектрофотометры Cary 100, Cary 300, Cary 4000, Cary 5000, Cary 6000i, Cary 7000, ГРСИ 57147-14
Номер госреестра:
57147-14
Наименование СИ:
Спектрофотометры
Обозначение типа:
Cary 100, Cary 300, Cary 4000, Cary 5000, Cary 6000i, Cary 7000
Производитель:
Фирма "Agilent Technologies", Австралия; Фирма "Agilent Technologies Bayan Lepas Free", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54853
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрофотометры моделей Cary 100, Cary 300, Cary 4000, Cary 5000, Cary 6000i,
Cary 7000
Назначение средства измерений
Спектрофотометры моделей Cary 100, Cary 300, Cary 4000, Cary 5000, Cary 6000i, Cary
7000 предназначены для измерения коэффициента пропускания твердых и жидких проб раз-
личного происхождения.
Описание средства измерений
Принцип действия спектрофотометров основан на измерении отношения интенсивно-
сти излучения, прошедшего через исследуемый объект к интенсивности излучения, не прошед-
шего через исследуемый обьект.
Спектрофотометры представляют собой стационарные настольные лабораторные при-
боры, состоящие из оптико-механического и электронного узлов, установленных в общем кор-
пусе.
Оптическая схема приборов – двухлучевая с опорным лучом. Опорный луч, как и из-
мерительный, проходит через кюветное отделение, но в отличии от измерительного, попадает
на детектор не проходя через сам исследуемый образец. Разделение луча на опорный и измери-
тельный осуществляется с помощью вращающегося механизма прерывания луча, который по
необходимости может перевести прибор в однолучевой режим. Для разложения излучения в
спектр используется монохроматор с дифракционной решеткой. В качестве источника видимо-
го света применяется вольфрамовая галогенная лампа, в качестве источника УФ излучения
применяется дейтеривая лампа. Спектрофотометры оснащаются детекторами на основе ФЭУ
и/или фотодиодов: патентованного PbS и Si/InGaAs. Спектрофотометры управляются от внеш-
него управляющего компьютера, подключаемого через GPIB-USB разъем. Спектрофотометры
имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до
100 мм, а также широкого ряда дополнительных приставок и приспособлений: устройств пере-
мещения пробы, различных приспособлений для термостатирования проб, приставок для изме-
рения отражения, волоконно-оптического зонда, держателей для различных кювет, приставок
быстрого смешивания для изучения кинетики.
Прибор Cary7000 штатно комплектуется универсальной приставкой. Приставка имеет дополни-
тельно свой двухслойный детектор, который имеет возможность перемещаться вокруг образца.
Образец в свою очередь располагается в центре приставки на вращающемся на 360 градусов
столике.
Внешний вид спектрофотометров приведен на рисунке 1 и 2.

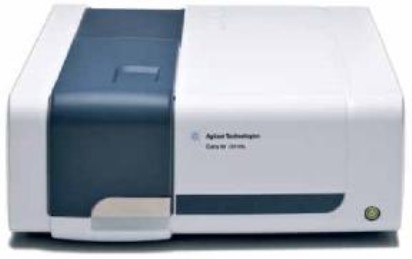

Рисунок 1. Внешний вид спектрофотометров Cary 100, Cary 300.
Лист № 2
Всего листов 5

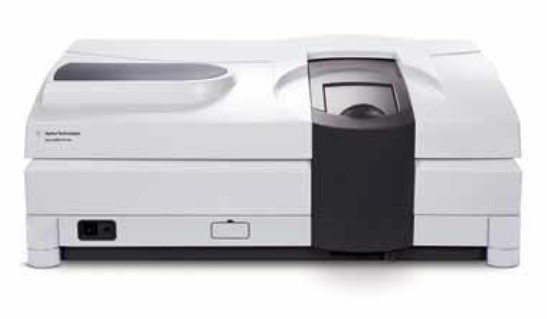

Рисунок 2. Внешний вид спектрофотометров Cary 4000, 5000, 6000i, 7000.
Программное обеспечение
Спектрофотометры оснащены автономным ПО, которое управляет работой спектрофо-
тометра, отображает результат, обрабатывает, передает и хранит полученные данные.
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
от 4.20 до
9.99
MD5
НаименоваИдентифика
ние про-ционное наименова-
граммногоние программного
обеспеченияобеспечения
Алгоритм
вычисления
цифрового
идентифика
тора про-
граммного
обеспечения
Cary WinUVCary WinUV
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
метрологически зна-
чимой части ПО;
файл Scan.exe)
B432F8C8E0880
1FA964D455C4A
3AB60A*
*для номера версии 4.20
Метрологически значимая часть ПО выполняет следующие функции:
-управление прибором;
-установка режимов работы прибора;
-определение спектрального коэффициента направленного пропускания;
-получение спектров поглощения исследуемых проб;
-обработка и хранение результатов измерений
-построение калибровочных зависимостей;
-проведение диагностических тестов прибора;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нор-
мировании последних.
Метрологические и технические характеристики
Наименование характеристики
Cary 4000
Cary 6000i
1
Спектральный диапазон,
нм
Cary 100,
Cary 300
2
от 190 до 900
3
от 175 до 900
Cary 5000,
Cary 7000
4
от 175 до 3300
5
от 175 до
1800
Лист № 3
Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на
левую панель корпуса спектрофотометра.
1
Абсолютная погрешность спектрофотометра при измерении коэффициентов направленного пропуска-
ния нормирована в диапазоне длин волн от 200 до 2500 нм (или до верхней границы спектрального диапазона,
если она меньше 2500 нм)
от 0 до 100
от 15 до 35
от 20 до 80
от 84 до 106
12345
от 0,1 до 99
± 1,0
±
1,0
от 0,2 до 4,0
от 0,01 до 5,0
0,05
650х640х320
710х1020х380
45
91
8
5000
270
300
220
+22
-33
Диапазон измерений спек-
трального коэффициента на-
правленного пропускания, %
Диапазон показаний спек-
трального коэффициента на-
правленного пропускания, %
Пределы допускаемой абсо-
лютной погрешности спек-
трофотометра при измерении
спектральных коэффициентов
направленного пропускания
1
,
%
Пределы допускаемой абсо-
лютной погрешности установ-
ки длин волн, нм
Спектральная ширина щели,
нм, не более
Уровень рассеянного света
(340 нм), %, не более
Габаритные размеры
(Д×Ш×В), мм, не более
Масса, кг, не более
Средний срок службы, лет
Наработка на отказ, ч, не ме-
нее
Потребляемая мощность, В·А,
не более
Напряжение питания частотой
50
±
1 Гц, В
Условия эксплуатации:
-диапазон температур окру-
жающего воздуха,
о
С
-относительная влажность ок-
ружающего воздуха (при 25
0
С), %
-диапазон атмосферного дав-
ления, кПа
Лист № 4
Всего листов 5
Комплектность средства измерений
– спектрофотометр;
– руководство по эксплуатации (книга и электронная версия на компакт-диске);
– методика поверки МП-242-1699-2014.
Поверка
осуществляется по документу МП-242-1699-2014 «Спектрофотометры моделей Cary 100, Cary
300, Cary 4000, Cary 5000, Cary 6000i, Cary 7000. Методика поверки», утвержденному ГЦИ СИ
ФГУП "ВНИИМ им. Д.И.Менделеева" 10.02.2014 года.
Основные средства поверки: комплект светофильтров КС-105.
Сведения о методиках (методах) измерений
приведены в документах «Спектрофотометры моделей Cary 100, Cary 300, Cary 4000,
Cary 5000, Cary 6000i, Cary 7000. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к спектрофото-
метрам
1. ГОСТ 8.557-2007 "ГСИ. Государственная поверочная схема для средств измерений
спектральных, интегральных и редуцированных коэффициентов направленного пропускания и
оптической плотности в диапазоне длин волн 0,2
¸
50,0 мкм, диффузного и зеркального отраже-
ний в диапазоне длин волн 0,2
¸
20,0 мкм".
2. Техническая документация изготовителя.
Рекомендации по областям применения в trial государственного регулирования обеспе-
чения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и про-
дукции других видов, а также иных объектов установленным законодательством Россий-
ской Федерации обязательным требованиям.
Изготовители
фирма «Agilent Technologies», Австралия.
Адрес: Agilent Technologies, Inc., 679 Springvale Road, Mulgrave, Victoria 3170,
Australia.
Тел: 61 3 9560 7133
фирма «Agilent Technologies Bayan Lepas Free», Малайзия
Industrial Zone-Phase 3 11900
Penang, Malaysia
Тел.: 60 4 643 06 11
Заявитель
ООО «Аджилент Текнолоджиз».
Адрес: Россия, 115054, Москва, Космодамианская набережная, дом 52, строение 3.
Тел.: +7 495 797 39 00 Факс: +7 495 797 39 01.
Лист № 5
Всего листов 5
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01, факс: (812) 713-01-14,
эл. почта:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № 30001-10
от 20.12.2010 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
«____» __________ 2014 г.
М.п.
