Уровни электронные +Clinotronic PLUS+, BlueCLINO, BlueCLINO High Precision, ГРСИ 57059-14
Номер госреестра:
57059-14
Наименование СИ:
Уровни электронные
Обозначение типа:
+Clinotronic PLUS+, BlueCLINO, BlueCLINO High Precision
Производитель:
Компания "Wyler AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54757
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровни электронные моделей +Clinotronic PLUS+, BlueCLINO, BlueCLINO High
Precision
Назначение средства измерений
Уровни электронные моделей +Clinotronic PLUS+, BlueCLINO, BlueCLINO High
Precision (далее уровни) предназначены для измерений отклонений от горизонтального и
вертикального положения поверхностей различных изделий.
Описание средства измерений
Принцип действия уровней основан на измерении емкостного сопротивления с
применением маятника расположенного между двумя электродами. В зависимости от
наклонного положения уровня, маятник будет колебаться от нулевого положения, изменяя
емкостное сопротивление между маятником и электродами. Изменение емкостного
сопротивления преобразуется в угол наклона.
Конструктивно уровни состоят из электронного блока и основания. Внутри уровня
расположены маятниковая система, аккумуляторный отсек и инфракрасный приемник.
Дополнительно может быть установлен радио-модуль для беспроводной передачи данных
(Bluetooth) кроме уровней модели +Clinotronic PLUS+.
Уровни моделей BlueCLINO и BlueCLINO High Precision имеют два призматических
основания. В вертикальное основание встроена пузырьковая ампула.
Корпус уровней изготавливается из алюминия или чугуна.
На корпусе уровней расположены:
-
дисплей,
-
функциональные кнопки для настройки уровня, выбора режима измерений,
выбора единиц измерений,
-
разъем RS232/RS485 для подключения внешних устройств.
Уровни подключаются к внешнему устройству индикации с помощью кабеля или
беспроводной связи передачи данных. Внешнее устройство индикации предназначено для
отображения результатов измерений в режиме реального времени и связи уровней с
персональным компьютером с установленным программным обеспечением «LEVELSOFT
PRO», «MT-SOFT» или «LabEXCEL».
Результаты измерений отклонений от горизонтального и вертикального положения
поверхностейиспользуютсядлявычисленийотклоненийотпрямолинейностии
плоскостности.
Возможно отображение результатов измерений в различных единицах величины.
Лист № 2
Всего листов 6

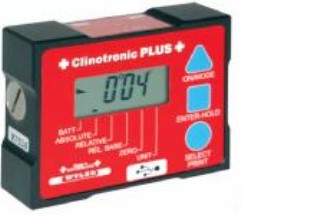

Рисунок 1 – Внешний вид уровней электронных модели +Clinotronic PLUS+
Рисунок 2 – Внешний вид уровней электронных модели BlueCLINO
Рисунок 3 – Внешний вид уровней электронных модели BlueCLINO High Precision
Лист № 3
Всего листов 6
Программное обеспечение
Уровни имеют встроенное программное обеспечение, разработанное компанией
изготовителем.
Программное обеспечение предназначено для:
-
настройки уровня,
-
визуализации и передачи результатов измерений.
Программное обеспечение соответствует уровню защиты «С» от непреднамеренных и
преднамеренных изменений в соответствии с МИ 3286-2010.
Уровни моделей BlueCLINO, BlueCLINO High Precision поддерживают работу с
автономным программным обеспечением «LEVELSOFT PRO», «MT-SOFT» и HyperTerminal.
Уровнимодели+ClinotronicPLUS+поддерживаютработусавтономным
программным обеспечением «LabEXCEL» и HyperTerminal.
Таблица 1
CRC32
CRC32
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
PLUS+
Идентификацион-Номер версииЦифровойДругие
ное (идентификационный идентификатор идентифика-
наименованиеномер)программногоционные
программного программного обеспечения данные
обеспеченияобеспечения(контрольная
сумма
исполняемого
кода)
+Clinotronic
237315237146-
CRC32
Precision
BlueCLINO 288 329288259
-
BlueCLINO High
288 329288385
-
учтеновлияние
Принормированииметрологическиххарактеристикбыло
программного обеспечения.
Метрологические и технические характеристики
Значение
±45°
5" (0,02 мм/м)
±3’
±36"
Уровни электронные модели +Clinotronic PLUS+
Характеристика
Диапазон измерений отклонений от
горизонтального и вертикального положения
поверхностей
Дискретность отсчета
Пределы допускаемой основной абсолютной
погрешности измерений отклонений от
горизонтального и вертикального положения
поверхностей
Пределы допускаемой дополнительной
абсолютной погрешности измерений, отклонений
от горизонтального и вертикального положения
поверхностей вызванной изменением
температуры окружающего воздуха на 1 ºС в
диапазонах от 0 до 15 ºС и от 25 до 40 ºС
Масса, не более
Габаритные размеры, не более
Напряжениепитанияпостоянноготокаот
аккумуляторной батареи (тип АА)
0,5 кг (алюминиевый корпус)
100х75х30 мм
1,5 В
Лист № 4
Всего листов 6
±60°
±(12+0,00027|a|), секунда
(где а – измеренное значение, секунда)
±0,0003·а, секунда
Значение
5" (0,02 мм/м)
Уровни электронные модели BlueCLINO
Характеристика
Диапазон измерений отклонений от
горизонтального и вертикального положения
поверхностей
Дискретность отсчета
Пределы допускаемой основной абсолютной
погрешности измерений отклонений от
горизонтального и вертикального положения
поверхностей
Пределы допускаемой дополнительной
абсолютной погрешности измерений отклонений
от горизонтального и вертикального положения
поверхностей, вызванной изменением
температуры окружающего воздуха на 1 ºС в
диапазонах от 0 до 15 ºС и от 25 до 40 ºС
Масса, не более
3,5 кг (чугунный корпус),
1,5 кг (алюминиевый корпус)
150х150х40 мм
Габаритные размеры, не более
Напряжение питания постоянного тока:
- от внешнего источника питания
- от аккумуляторной батареи (NiMN, NiCd, NiZn)
(12-48) В
3 В
±3,6"
Уровни электронные модели BlueCLINO High Precision
ХарактеристикаЗначение
Диапазон измерений отклонений от
горизонтальногоивертикального±1°
положения поверхностей
Дискретность отсчета (r)1" (0,005 мм/м)
Пределы допускаемой основной±(0,01a+r), секунда (мм/м) – в диапазоне ±0,5D
абсолютной погрешности измерений ±0,01(2|a|-0,5D), секунда (мм/м) – в диапазоне
отклонений от горизонтального и свыше ±0,5D
вертикального положения поверхностей(где а – измеренное значение, секунда (мм/м),
D – верхний предел диапазона измерений,
секунда (мм/м))
Пределы допускаемой дополнительной
абсолютной погрешности измерений
отклонений от горизонтального и
вертикального положения
поверхностей, вызванной изменением
температуры окружающего воздуха на 1
ºС в диапазонах от 0 до 15 ºС и от 25 до
40 ºС
Масса, не более3,51 кг (чугунный корпус)
Габаритные размеры, не более 150х150х40 мм
Напряжение питания постоянного тока:
- от внешнего источника питания(12-48) В
- от аккумуляторной батареи (NiMN,
NiCd, NiZn)3 В
Лист № 5
Всего листов 6
Средний срок службы, лет
Средняя наработка на отказ, ч
10.
20000.
Условия эксплуатации:
-
диапазон температуры окружающего воздуха, °С
от 0 до +40;
Знак утверждения типа
Знак утверждения наносится на титульный лист руководства по эксплуатации
типографским способом и в виде наклейки на уровень.
Комплектность средства измерений
Наименование
1Уровень электронный*
2Внешнее устройство индикации
3 Элементы питания
4 Комплект кабелей
Количество
от 1 шт.
По требованию
Заказчика
1 комплект
По требованию
Заказчика
1 шт.
1 экз.
1 экз.
5Кейс для транспортирования
6Руководство по эксплуатации
7Методика поверки МП 2511/0008-12
* - модель уровня и количество в соответствии с заказом
Поверка
осуществляется по документу МП 2511/0008-12 «Уровни электронные моделей +Clinotronic
PLUS+, BlueCLINO, BlueCLINO High Precision. Методика поверки», разработанному и
утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2013 г.
В перечень основного поверочного оборудования входят:
-
головка делительная оптическая ОДГЭ-2 (Госреестр № 26906-04);
-
плита поверочная класса точности 0 по ГОСТ 10905-86.
Сведения о методиках (методах) измерений
Методика измерений приведена в документах:
«Уровни электронные моделей BlueCLINO, BlueCLINO High Precision. Руководство
по эксплуатации», «Уровни электронные модели +ClinotronicPLUS+. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к уровням
электронным моделей +Clinotronic PLUS+, BlueCLINO, BlueCLINO High Precision
1.ГОСТ 8.420-2002 ГСИ. Государственная поверочная схема для средств измерений
отклонений от прямолинейности и плоскостности.
2.Техническая документация компании «Wyler AG».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям;
оказание услуг по обеспечению единства измерений (поверка и калибровка плит поверочных,
линеек поверочных).
Лист № 6
Всего листов 6
Изготовитель
Компания «Wyler AG», Швейцария
Адрес: Im Hölderli 13, CH-8405 Winterthur, Switzerland
Заявитель
ООО «Призма»
Адрес: 192171, г. Санкт-Петербург, ул. Седова, д. 65
Тел.: (812) 309-48-81
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«___»_________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33052-07 | Весы настольные электронные | ВР-05МС | ООО фирма "Мера-Сервис", г.Москва | 1 год | Перейти |
| 42953-09 | Счетчики-расходомеры массовые | ЭМИС-МАСС 260 | ЗАО "Электронные и механические измерительные системы", г.Челябинск | 4 года | Перейти |
| 17236-98 | Тахеометры электронные | Rec Elta 15/15C | Фирма "Carl Zeiss Jena", Германия | 1 год | Перейти |
| 26599-04 | Весы электронные | CW...-LCE, CW...-NCE | Фирма "Sartorius" AG, Германия | 1 год | Перейти |
| 60900-15 | Весы электронные | SM | Фирма "Shanghai Teraoka Electronic Co., Ltd.", Китай | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
