Устройства пылеотборные TUFF мод. TUFF 3 Plus, TUFF 3 Pro, TUFF 4 Plus, TUFF 4 Pro, ГРСИ 57036-14
Номер госреестра:
57036-14
Наименование СИ:
Устройства пылеотборные
Обозначение типа:
TUFF мод. TUFF 3 Plus, TUFF 3 Pro, TUFF 4 Plus, TUFF 4 Pro
Производитель:
Фирма "Casella Measurement", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
08.04.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54734
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства пылеотборные TUFF
Модели TUFF 3 Plus, TUFF 3 Pro, TUFF 4 Plus, TUFF 4 Pro
Назначение средства измерений
Устройства пылеотборные TUFF модели TUFF 3 Plus, TUFF 3 Pro, TUFF 4 Plus, TUFF
4 Pro (далее – устройства пылеотборные TUFF) предназначены для измерения объемного
расхода газа при отборе проб взвешенных частиц в воздухе на аэрозольные фильтры, в том
числе подземных выработок рудников и шахт.
Описание средства измерений
Принцип действия устройств пылеотборных TUFF основан на создании разряжения со
стабильными параметрами, за счет которого осуществляется отбор пробы. В качестве
побудителя расхода используется мембранный насос с двумя мембранами. Постоянная
скорость отбора обеспечивается блоком стабилизации оборотов двигателя мембранного
насоса. Поток воздуха создает избыточное давление внутри устройства, которое
регистрируетсявстроеннымдатчикомдавления.Значенияизбыточногодавления
пропорциональныобъемному расходу отбираемой пробы. На дисплее устройства
визуализируются значения объемного расхода, времени отбора, объема, температуры
отбираемой пробы. Взвешенные в воздухе частицы осаждаются на аэрозольные фильтры,
устанавливаемые в специальные фильтродержатели, входящие в комплект устройства.
Конструктивно модели устройств пылеотборных TUFF 3 Plus, TUFF 3 Pro отличаются
от моделей TUFF 4 Plus, TUFF 4 Pro моделями насосов, обеспечивающих различную
скорость отбора проб (3 и 4,5 дм/мин
3
соответственно).
Модели TUFF 3 Pro, TUFF 4 Pro дополнительно позволяют отображать уровень зарядки
аккумулятора, время начала и продолжительности отбора пробы, осуществлять запись
данных в память, подключение к ПК для анализа и печати данных.
Устройства пылеотборные TUFF имеют маркировку взрывозащиты РО Ex ia I Ma или
0Ex ia IIB T3 Ga по ГОСТ Р МЭК 60079-0-2011.
Степень защиты корпусов устройств пылеотборных TUFF от внешних воздействий по
ГОСТ 14254-96 не ниже IP54.

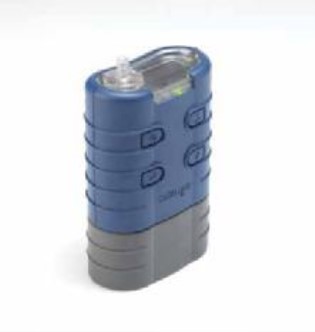

Рис. 1. Внешний вид устройства пылеотборного TUFF
Лист № 2
Всего листов 4
Программное обеспечение
Устройства пылеотборные TUFF имеют встроенное программное обеспечение (ПО)
«TUFF Pro», предназначенное для управления функционированием устройств.
ПО используется для установки режимов отбора проб воздуха, выполнения отбора
проб, сохранения, просмотра результатов отбора проб воздуха.
Цифровой идентификатор ПО проверяется на предприятии–изготовителе перед
программированием устройств пылеотборных и после записи программы. Цифровой
идентификатор ПО не доступен для пользователя.
ПО идентифицируется путём вывода на дисплей номера версии (идентификационного
номера).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Примечание. Допускается применение ПО с номером версии не ниже указанной в таблице 1.
Устройства пылеотборные TUFF имеют защиту программного обеспечения от
преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по
МИ 3286-2010. При нормировании метрологических характеристик устройств пылеотборных
TUFF учтено влияние ПО «TUFF Pro».
Метрологические и технические характеристики
1. Диапазоны задания объемного расхода газа приведены в таблице 2.
Таблица 2
Модель
Диапазоны задания объемного расхода газа, дм
3
/мин
от 0,8 до 3
TUFF 3 Plus
TUFF 3 Pro
TUFF 4 Plus
TUFF 4 Pro
от 0,8 до 4,5
2. Пределы допускаемой приведённой погрешности, %
3. Габаритные размеры, ДхШхВ, мм
4. Масса, кг
5. Напряжение питания, (NiMhаккумулятор), В
±
5
133х87х47
0,48
4,8
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
V12
Цифровой
идентификатор
программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
C75D0CF9
CRC32
TUFF 4 Pro
Plus pump
firmware
TUFF 3 Pro
Plus pump
firmware
Tuff 4 Pro Plus
197-026A-
1400.BIN
Tuff 3 Pro Plus
197-026A-
1400.BIN
V12
C75D0CF9
CRC32
Лист № 3
Всего листов 4
1700/2700
30
20
5
5000
6. Емкость аккумуляторной батареи, мА
·
ч
7. Время непрерывной работы (при расходе2 дм
3
/мин), ч, не более
- с аккумулятором 2700 мА
·
ч
- с аккумулятором 1700 мА
·
ч
8. Срок службы, не менее, лет
9. Средняя наработка на отказ, ч
10.Условия эксплуатации:
диапазон температуры окружающей среды, °С
диапазон относительной влажности, %
диапазон атмосферного давления, кПа
от минус 20 до 41
от 10 до 90
от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель устройств пылеотборных TUFF и
титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Комплектность поставки устройств пылеотборных TUFF приведена в таблице 3.
Таблица 3
№ п/пНаименование
1 Устройство пылеотборное TUFF
2Зарядное устройство
3Методика поверки МП-242-1575-2013
4Руководство по эксплуатации
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
документу МП-242-1575-2013 «Устройства пылеотборные TUFF.
утвержденному «11» ноября 2013 г. ГЦИ СИ ФГУП «ВНИИМ им.
осуществляется по
Методика поверки»,
Д.И.Менделеева».
Основные средства поверки: счетчик газовый РГС-1, счетчик газовый РГС-2 (номер в
Госреестре СИ РФ 20831-06), границы относительной погрешности ± 1 %.
Сведения о методиках (методах) измерений
Методики измерений приведены в эксплуатационной документации на устройства
пылеотборные TUFF.
Нормативные и технические документы, устанавливающие требования к устройствам
пылеотборным TUFF
1. ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа».
2. Техническая документация фирмы-изготовителя.
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по обеспечению безопасных условий и охраны труда
Изготовитель
«Casella Measurement», Великобритания
Адрес: Regent House, Wolseley Road, Kempston, Bedford, MK 42 7JY, U.K.
Заявитель
ООО «Тэсто Рус»
Адрес: 115054, Москва, Большой Строченовский переулок., д. 23 В, строение 1.
Тел.: +7 (495) 221-62-13
Факс: +7 (495) 221-62-16
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19
тел: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
, e-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«_____»_________________2014 г.
М.п.
