Счетчики жидкости J5150 Flange DIN PN 16, ГРСИ 57031-14
Номер госреестра:
57031-14
Наименование СИ:
Счетчики жидкости
Обозначение типа:
J5150 Flange DIN PN 16
Производитель:
Фирма "VAF Instruments", Нидерланды
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 4 шт. с зав.№ 616078, 616080, 614027, 614028
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики жидкости J5150 Flange DIN PN 16
Назначение средства измерений
Счётчики жидкости J5150 Flange DIN PN 16 предназначены для измерения объёма
различных нефтепродуктов, протекающих по трубопроводу.
Описание средства измерений
Принцип работы счётчиков жидкости J5150 Flange DIN PN 16 основан на измерении
количества оборотов ротора, вращающегося под действием потока жидкости. Количество
оборотов ротора пропорционально объёму жидкости, прошедшему через счётчик.
Конструктивно счётчики жидкости J5150 Flange DIN PN 16 состоят из первичного
преобразователя расхода и механического сумматора, размещенных раздельно.
Первичный преобразователь расхода представляет собой металлический корпус, внутри
которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре
измерительные камеры одинакового объема. При протекании жидкости через первичный
преобразователь расхода возникает разность давлений на его входе и выходе, под действием
которой ротор совершает вращательное движение, а жидкость, при этом, последовательно
вытесняется из измерительных камер. Вращательное движение ротора передается на
механическийсумматор.Значенияобъёмажидкости,прошедшейчерезсчётчик,в
механическом сумматоре индицируется на роликовом счётном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических
характеристик пломбируется крышка механического сумматора.

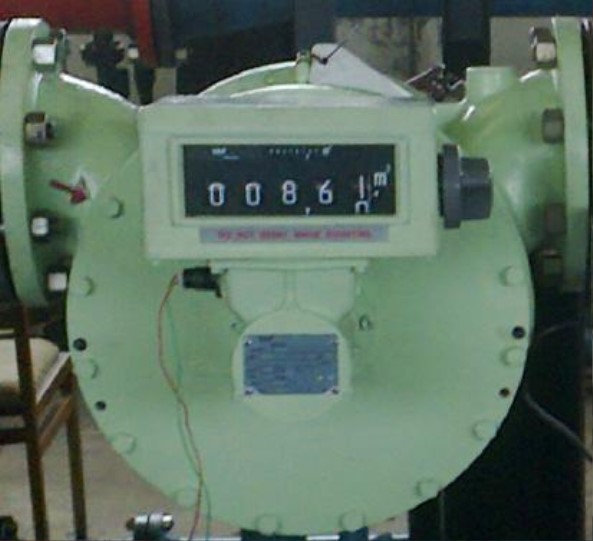

Внешний вид счётчиков жидкости J5150 Flange DIN PN 16 представлен на рисунке 1.
Рисунок 1 - Счетчики жидкости J5150 Flange DIN PN 16
Пл
о
мба
Наименование характеристик
Значения характеристик
от 27,6 до 276
±0,25
1,0
от 0,55 до 2000
от минус 15 до плюс 120
от минус 55 до плюс 60
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Таблица 1 – Основные метрологические и технические характеристики
Диапазон объёмного расхода
жидкости, м
3
/ч
150
Диаметр условного прохода, мм
Пределы допускаемой
относительной погрешности
измерений объёма жидкости, %
Максимальное давление
измеряемой среды, МПа
Диапазон вязкости
жидкости мм
2
/с (сСт)
Диапазон температуры
измеряемой среды, °С
Диапазон температуры
окружающей среды, °С
Габаритные размеры, не более, мм:
высота
ширина
длина
Масса, кг, не более
Средний срок службы, лет
490
603
550
240
12
Знак утверждения типа
нанесен на переднюю панель корпуса механического сумматора в виде наклейки и титульный
лист паспорта типографским способом.
Комплектность средства измерений
Наименование
Количество
Таблица 2 - Комплектность
№
п/п
1
2
3
Первичный преобразователь расхода
Механический сумматор
Паспорт
1 шт.
1 шт.
1 экз.
Поверка
осуществляется в соответствии с ГОСТ 8.451-81 «ГСИ. Счётчики жидкости камерные. Методы
и средства поверки».
При поверке применяются следующие средства измерений:
- установка поверочная для поверки методом измерения объёма (для жидкостей с вязкостью
до 36 сСт, диапазон расходов от 27,6 до 276 м³/ч, пределы допускаемой погрешности не
более ±0,08 %;
- установка поверочная для поверки методом измерения массы (для жидкостей с вязкостью от
36 до 300 сСт, диапазон расходов от 27,6 до 276 м³/ч, пределы допускаемой погрешности не
более ±0,04 %.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к счётчикам
жидкости J5150 Flange DIN PN 16
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и
массы жидкости».
Техническая документация фирмы «VAF Instruments», Нидерланды.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций
Изготовитель
VAF Instruments, Нидерланды. Vierlinghstraat 24, 3316 EL Dordrecht, The Netherlands
тел.: +31 78 6183100
факс: +31 78 6177068
Заявитель
ООО «СКФ Шельф», Россия, 191186, г. Санкт-Петербург, наб. реки Мойки, д. 3, Литер А,
тел/факс: (812) 385-94-25, 385-94-26
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение
«Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
(ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, Москва, Нахимовский пр., 31,
тел.: +7 (495) 544-00-00
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.«_____» __________2014 г.
