Преобразователи параметров вибрации 4919, ГРСИ 56989-14
Номер госреестра:
56989-14
Наименование СИ:
Преобразователи параметров вибрации
Обозначение типа:
4919
Производитель:
ООО "НПЦ "Динамика", г.Омск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.04.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54685
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи параметров вибрации 4919
Назначение средства измерений
Преобразователи параметров вибрации 4919 предназначены для преобразования
сигналаспреобразователяпьезоэлектрическоговиброизмерительногов
унифицированныйсигналпостоянноготока4-20мА пропорциональный СКЗ
виброскорости или виброускорения в системах непрерывного вибрационного контроля,
защиты и вибродиагностики различного оборудования.
Описание средства измерений
Преобразователи4919состоятизпреобразователявиброскорости
(виброускорения) в унифицированный сигнал 4503 (далее – преобразователь 4503) и
преобразователя пьезоэлектрического виброизмерительного AB-311FRU (далее – ВИП
AB-311FRU).
Преобразователи 4919 имеют 4 модификации (в зависимости от исполнения
преобразователя 4503)
Преобразователь 4919 преобразует параметры вибрации (виброскорость или
виброускорение)вунифицированныйсигналпостоянноготокасзаданным
коэффициентом преобразования. Сигнал с выхода ВИП АВ-311FRU поступает через
входные фильтры нижних и верхних частот 1-ого порядка на измерительный усилитель
(ИУ), где он усиливается по напряжению до величины, необходимой для правильной
работы детектора СКЗ (ДСКЗ). После этого сигнал поступает на фильтры верхних частот
(ФВЧ) и нижних частот (ФНЧ) 2-ого порядка, где осуществляется дополнительная
фильтрация и коррекция АЧХ ВИП АВ-311FRU. Затем сигнал поступает на аналоговый
интегратор (ИНТ), на выходе которого сигнал пропорционален виброскорости. У
преобразователей исполнений 4503.10 и 4503.11 сигнал с ФНЧ поступает на ДСКЗ, минуя
интегратор. ДСКЗ преобразует сигнал напряжения переменного тока в сигнал напряжения
постоянного тока, пропорциональный СКЗ преобразуемого вибропараметра. Сигнал
напряжения постоянного тока с выхода ДСКЗ поступает на вход преобразователя
напряжения в ток (U/I) и преобразуется в ток от 4 до 20 мА, который является выходным
током преобразователя.
Внешний вид преобразователя 4919 приведен на рисунке 1. Внешний вид и схема
пломбирования преобразователя 4503 приведены на рисунке 2.
Лист № 2
Всего листов 5
Рисунок 1 – Внешний вид преобразователя 4919

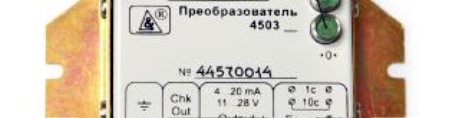

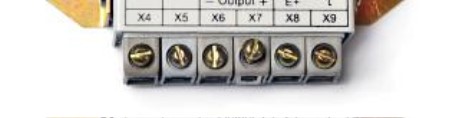

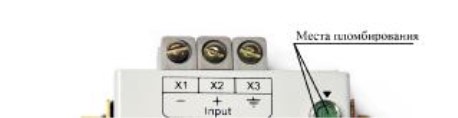

Рисунок 2 – Внешний вид преобразователя 4503
Метрологические и технические характеристики
Метрологическиеитехническиехарактеристикипреобразователей4919
приведены в таблице 1.
Номинальное значение
от 10 до 1000
от 10 до 3000
Таблица 1
Наименование характеристики
Диапазон частот преобразования виброскорости
для преобразователей 4503, 4503.01, Гц:
Диапазон частот преобразования виброускорения
для преобразователей 4503.10, 4503.11, Гц:
Диапазон измерения СКЗ виброскорости, мм/с:
- для преобразователей 4503
- для преобразователей 4503.01
от 1 до 32
от 1 до 10
Лист № 3
Всего листов 5
±0,5
±0,5
Номинальное значение
от 1 до 32
от 1 до 10
0,5
1,6
0,5
1,6
±6,0
±3,3
±3,0
±0,5
от 4 до 20
от 11 до 28 В
117x85x35
Æ
45x33
0,35
0,12
Продолжение таблицы 1
Наименование характеристики
Диапазон измерения СКЗ виброускорения, м/с
2
:
- для преобразователей 4503.10
- для преобразователей 4503.11
Номинальный коэффициент преобразования, мА∙с/мм
- для преобразователей 4503
- для преобразователей 4503.01
Номинальный коэффициент преобразования, мА∙с
2
/м
- для преобразователей 4503.10
- для преобразователей 4503.11
Пределы допускаемой суммарной основной относительной
погрешности преобразования виброскорости и виброускорения
в выходной ток, %
Неравномерность АЧХ в рабочем диапазоне частот,
%, не более
Нелинейность амплитудной характеристики на базовой частоте
159,2 Гц, %, не более
Пределыдопускаемойдополнительнойпогрешности
преобразования в долях пределов допускаемой суммарной
основной относительной погрешности, вызванной
- изменением температуры окружающего воздуха в диапазоне
рабочих температур
- повышением относительной влажности воздуха до 98 % при
температуре 35
⁰
С
- воздействиемпеременногоэлектромагнитногополя
напряженностью 400 А/м, частотой 50 Гц
Диапазон изменения выходного сигнала, мА
Диапазон напряжения питания преобразователя, В
Габаритные размеры, мм, не более:
- преобразователей 4503 (без кожуха)
- ВИП АВ-311FRU
Масса, кг, не более
- преобразователей 4503 (без кожуха)
- ВИП АВ-311FRU
Условия эксплуатации:
- температура окружающего воздуха,
0
С
- для преобразователей 4503
- для ВИП АВ-311FRU
- относительная влажность воздуха при температуре 35
⁰
С, %
- напряженность электромагнитного поля частотой 50 Гц, А/м
- вибрация при амплитуде ускорения 10 м/с
2
, Гц
Средняя наработка на отказ, ч
Средний срок службы, лет
от минус 40 до плюс 60
от минус 40 до плюс 75
98
400
от 0,5 до 100,0
100 000
10
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной
документации типографским способом, на лицевой панели преобразователя 4503 методом
шелкографии.
Комплектность средства измерений
Комплектность преобразователей 4919 приведена в таблице 2.
Таблица 2
Наименование
ВИП АВ-311FRU
Преобразователь 4503.XX
Руководство по эксплуатации
Формуляр
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
Поверка осуществляется в соответствии с документом КОБМ.468151.019 МП
«ГСИ. Преобразователи параметров вибрации 4919. Методика поверки», утвержденным
ФБУ «Омский ЦСМ» в феврале 2014 г.
В перечень основного поверочного оборудования входят:
- однозначная мера электрического сопротивления Р3030: 100 Ом, КТ 0,01;
- мультиметрссистемойсбораданныхикоммутацииAgilent34970A:
до 10 В пост. тока, ПГ ±(1,5*10
-5
Х
изм
.+0,4*10
-6 *
Х
макс.
);
- калибратор 8003: рабочий диапазон частот от 10 до 3000 Гц, диапазон СКЗ
виброскорости от 1 до 50 мм/с, диапазон СКЗ виброускорения от 1 до 50 м/с
2
, ПГ
±
3%.
Сведения о методиках (методах) измерений
Принцип работы приведен в документе КОБМ.468151.019 РЭ «Преобразователи
параметров вибрации 4919. Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям параметров вибрации 4919
ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части
стойкости к механическим внешним воздействующим факторам»
ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование.
Общие требования»
КОБМ.468151.019 ТУ «Преобразователь параметров вибрации 4919. Технические
условия»
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
Применяются при выполнении работ по оценке соответствия промышленной
продукции и продукции других видов, а также иных объектов установленным
законодательством Российской Федерации обязательным требованиям.
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «Научно-производственный центр
«Динамика»
Юридический адрес: 644040, г. Омск, ул. Нефтезаводская, 53
Фактический адрес: 644007, г. Омск, ул. Рабиновича, 108/1
Почтовый адрес: 644043, г. Омск, а/я 5223
Тел/факс: (3812) 25-42-44/25-43-72
e-mail:
.
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного
учреждения «Государственный региональный центр стандартизации, метрологии и
испытаний в Омской области» ГЦИ СИ ФБУ «Омский ЦСМ»
Адрес: 644116, г. Омск-116, ул.24 Северная, 117
А
Тел/факс: (3812) 68-07-99/68-04-07
, e-mail:
.
Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30051-11 от 01.06.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п."____" ____________ 2014 г.
