ЭМА-толщиномеры портативные UltraSonic-R, ГРСИ 56984-14
Номер госреестра:
56984-14
Наименование СИ:
ЭМА-толщиномеры портативные
Обозначение типа:
UltraSonic-R
Производитель:
ООО "Компания "Нординкрафт", г.Череповец
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.03.2024
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54680
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ЭМА-толщиномеры портативные «UltraSonic-R»
Назначение средства измерений
ЭМА-толщиномеры портативные «UltraSonic-R» (далее по тексту - толщиномеры)
предназначеныдляизмерениятолщины изделий из металловисплавовнаметаллургическихи
трубопрокатных предприятиях.
Описание средства измерений
Толщиномеры представляютсобоймалогабаритныепереносныеэлектронныеприборы.
Принцип действия прибора базируется на методе электромагнитно-акустического
преобразования (ЭМАП), при помощи которого осуществляется излучение и приём
ультразвуковых волн.
В методе электромагнитно-акустического преобразования применяется катушка
индуктивности, которая излучает в объекте контроля электромагнитную волну, создающую
вихревые токи. В поле постоянного магнита вихревые токи возбуждают механическую силу
Лоренца, направленную перпендикулярно вектору магнитной индукции. Таким образом, в
металле возникаетпоперечнаяультразвуковаяволна. Возникшаятакимобразом
ультразвуковаяволнапроходитчерезконтролируемыйобъект, отражаетсяотегозаднейстенки
ивозвращаетсянаприемную панельэлектромагнитно-акустическогопреобразователя. Прием
ультразвуковых волн осуществляется аналогично, в обратном порядке. Измерение времени
задержки, принимаемой толщиномером ультразвуковой волны относительно излученной,
обеспечиваетопределениетолщины объекта (приизвестнойскоростираспространениязвукав
нем) или скорости звука (при известной толщине образца). Общий вид толщиномера

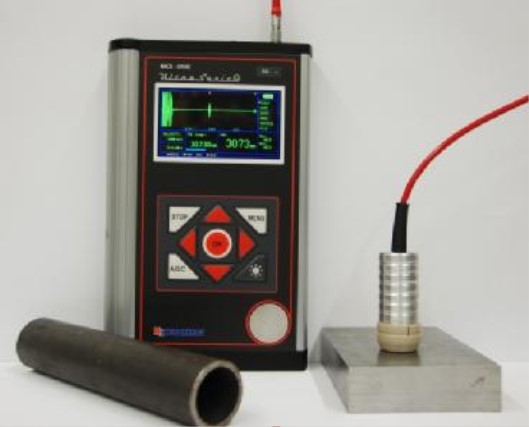

представлен на рисунке 1.
Толщиномерпозволяетпроводитьбесконтактныеизмерения (т.е. безконтактнойсреды),
втом числе, черезнеметаллическиепокрытия (например, грязь, пластиковую оболочку, лак и
др.) толщиной до 4 мм. Толщиномеры комплектуются набором ЭМАП различных типов,
поставляемых изготовителем в соответствии с условиями заказа и применения толщиномера.
Область применения: контроль и диагностика ответственных объектов энергетики,
нефтегазовых комплексов, предприятий металлургии и трубопрокатных производств,
транспорта и др.
Рис.1. Общий вид.
Лист № 2
Всего листов 4
ционное
наименование
Вычисления
цифрового
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (ПО). ПО СИ является
неразделенным.
Передачаизмерительнойинформации (А-сканы) наперсональныйкомпьютервозможна
через порт USB. Защита от непреднамеренных и преднамеренных изменений соответствует
уровню «А» согласно МИ 3286-2010.
Перед каждой загрузкой происходит проверка целостности ПО. Метрологически
значимая часть программного обеспечения, как и вся программа, не имеют возможности
изменения.
Таблица 2
Идентифика-
Номер версииЦифровой идентификатор ПО
Алгоритм
(идентификацио (контрольная сумма
ПО
нный номер) ПОисполняемого кода)
идентиф
и
катора ПО
NWE-019GVer.1.0-------
Идентификация ПО осуществляется в процессе штатного функционирования.
Масса (с элементами питания), кг, не более
1,5
±0,01
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
Частотазаполнениязондирующих импульсов, МГцОт 1 до 10
Диапазон измерения толщины, мм От 1,5 до 100
Диапазон регулировки скорости звука, м/с От 1000 до 9999
Пределы допускаемой абсолютной погрешности
измерения толщины, мм
Питание 1.2 В8 элементов типа «AA»
Габаритные размеры измерительного блока
(длина × ширина × высота), мм, не более
274 × 36 × 168
Величина зазора между преобразователем и
измеряемой поверхностью, мм, не более
4
- в окружающей среде
От 84 до 106,7
Условия эксплуатации толщиномера:
- температура окружающей среды при работе,
°
С;
От –10 до +50
- температура объекта контроля,
°
С;
От –20 до +720
- относительная влажность, при+30
°
С,%; неболее
90
- атмосферное давление, кПа;
не взрывоопасной, не содержащей
агрессивных паров и газов в
концентрациях, разрушающих
металлы и изоляцию
Время автономной работы толщиномера при12
освещении экрана 50%, ч, не более
По климатическим и механическим воздействиям толщиномер соответствует группе II
ГОСТ 22261-94.
Знак утверждения типа
Наносится на задней панели электронного блока и на титульном листе паспорта
методом печати.
Лист № 3
Всего листов 4
Комплектность средства измерений
В комплект поставки входит следующее оборудование.
ЭМА-толщиномер портативный «UltraSonic-R»
Комплект электромагнитно-акустических преобразователей
Комплект аккумуляторов
Зарядное устройство
Защитный колпак ЭМАП
Удлинительная рукоятка
1 шт.
1 компл.
1 компл.
1 шт.
1 шт.
1 шт.
1 шт.
Сумка для хранения и транспортировки прибора
Техническая документация:
- паспорт;
- руководство по эксплуатации, включая МП раздел 3.3
1 экз.
1 экз.
Поверка
осуществляется по документу: методика поверки раздел 3.3, Руководство по эксплуатации
НК.720.00.00.000 РЭ «Портативный ЭМА-толщиномер «UltraSonic-R»», утвержденной ГЦИ
СИ ФГУП «ВНИИОФИ» в декабре 2013 г.
Основные средства поверки:
1.Комплектстандартныхобразцовэквивалентнойультразвуковойтолщины
КМТ176М-1, где в диапазон толщин от 1.5 до 100 мм, предел допускаемой абсолютной
погрешности измерений ±0,01 мм.
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в Руководстве по эксплуатации
НК.720.00.00.000 РЭ, раздел 2.3.
Нормативные и технические документы, устанавливающие требования к ЭМА-
толщиномерам портативным «UltraSonic-R»
ТУ4276-720-10553510-13«ПортативныйЭМА-толщиномер,«UltraSonic-R.
Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Применяются вне сферы государственного регулирования обеспечения единства
измерений.
Изготовитель
Общество с ограниченной ответственностью «Компания «Нординкрафт» (ООО «Компания
«Нординкрафт»), Россия, Вологодская обл., г. Череповец.
Адрес: 162626, г. Череповец, ул. Годовикова, д. 12.
Тел./факс: (8202) 31-30-09
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Государственныйцентриспытаний средствизмеренийФедеральногогосударственного
унитарного предприятия «Всероссийский научно-исследовательский институт оптико-
физических измерений» (ГЦИ СИ ФГУП "ВНИИОФИ")
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел. 437-33-56; факс 437-31-47
E-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИОФИ» по проведению испытаний
средств измерений в целях утверждения типа № 30003-08 от 30.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___»__________2014 г.
