Номер госреестра:
56926-14
Наименование СИ:
Тепловизоры инфракрасные
Обозначение типа:
DT-9875
Производитель:
Фирма "Shenzhen Everbest Machinery Industry Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.03.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54613
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловизоры инфракрасные DT-9875
Назначение средства измерений
ТепловизорыинфракрасныеDT-9875(далеепотексту–тепловизоры)
предназначеныдля бесконтактногоизмеренияпространственного распределения
радиационной температуры объектов по их собственному тепловому излучению в
пределах зоны, определяемой полем зрения оптической системы тепловизоров, и
визуализации этого распределения на дисплее тепловизора.
Описание средства измерений
Принцип действия тепловизоров основан на преобразовании теплового излучения от
исследуемого объекта, передаваемого через оптическую систему на приемник, в
цифровойсигналиотображенииеговвидетермограммынасенсорном
жидкокристаллическом дисплеетепловизора. Приемникпредставляетсобой
неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных
детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и
отображают распределение температур на поверхности объекта или на границе
разделения различных сред.
Тепловизорыявляютсяпереноснымиоптико-электроннымиизмерительными
микропроцессорнымиприборами,работающимивинфракраснойобласти
электромагнитного спектра.
Тепловизоры оснащены системой фокусировки «IR-OptiFlex», работающей в ручном
режиме. Измерительная информация, в т.ч. вместе с голосовой аннотацией, может быть
записана в память микропроцессора или на съемную карту памяти типа MicroSD.

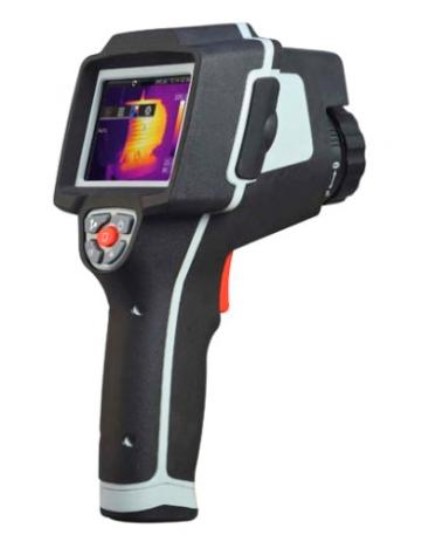

Фотография общего вида тепловизоров приведена на рисунке 1:
Рис.1 Тепловизор инфракрасный DT-9875
Лист № 2
Всего листов 4
Программное обеспечение
DT-9875,
Программное обеспечение (ПО) тепловизоров состоит из встроенного и автономного
ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ,
размещенном внутри корпуса тепловизора, и не доступное для внешней модификации.
Автономная часть ПО устанавливается на персональный компьютер и предназначено
только для анализа сохраненных в тепловизоре изображений и составления различных
отчетов по данным измерений.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных
изменений соответствует уровню «A». Не требуется специальных средств защиты,
исключающих возможность несанкционированной модификации, обновления (загрузки),
удаления и иных преднамеренных изменений метрологически значимой встроенной части
ПО средства измерений (СИ) и измеренных данных.
Идентификационные данные встроенной части ПО представлены в таблице 1
Таблица 1.
Наименование Идентифика- Номер версии Цифровой Алгоритм
программмного ционное (идентифика- идентификатор вычисления
обеспечениянаименование ционный номер)программногоцифрового
программногопрограммногообеспеченияидентифика-
обеспечения обеспечения
(*)
тора
программно-
го
обеспечения
ПО
тепловизоров
инфракрасных
DTV 1.0.07по номеру версии-
(встроенная
часть)
Примечание:
(*)
– и более поздние версии.
Метрологические и технические характеристики
тепловизоров инфракрасных
Наименование характеристики
Значения
Пределы допускаемой погрешности, °С
£
0,08
Углы поля зрения, градус
по горизонтали
´
градус по вертикали:
33
´
24
0,3
Метрологические и технические характеристики
DT-9875 приведены в таблице 2.
Таблица 2
Диапазон измерений, °С
от минус 20 плюс 400
±2 % (от измеряемой величины),
но не менее ±2 °С
Порог температурной чувствительности
(при температуре плюс 30 ºС), °С
Спектральный диапазон, мкм
от 8 до 14
Минимальное фокусное
расстояние, м
Лист № 3
Всего листов 4
243 × 103 × 160
3,33
160
´
120
920
от 9 до 12
4,5
Пространственное разрешение, мрад
Количество пикселей матрицы детектора
Масса, не более, г
Габаритные размеры, мм
(длина
´
ширина
´
высота)
Напряжение питания, В
Срок службы батареи, ч
Рабочие условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %
от минус 20 до плюс 50
от 10 до 90 (без конденсации)
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
на тепловизор (в правом верхнем углу) типографским способом, а также при помощи
наклейки на корпус тепловизора.
Комплектность средства измерений
В комплект поставки тепловизора входят:
- тепловизор – 1 шт.;
- крышка для объектива – 1 шт.;
- крышка для штатива – 1 шт.;
- крышка для ЖК-экрана – 1 шт.;
- литиевая батарея – 1 шт.;
- сетевой адаптер – 1 шт.;
- зарядное устройство – 1 шт.;
- микро SD карта – 1 шт.;
- USB кабель – 1 шт.;
- RCA кабель – 1 шт.;
- наушники – 1 шт.;
- диск с ПО для компьютера – 1 шт.;
- гарантийный талон – 1 шт.;
- руководство по эксплуатации (на русском языке) – 1 экз.;
- методика поверки – 1 экз.;
- футляр – 1 шт.
Поверка
осуществляется по методике поверки МП 56926-14 «Тепловизоры инфракрасные DT-
9875. Методика поверки», утвержденной ФГУП «ВНИИМС», 14.01.2014 г.
Основные средства поверки:
- источники излучения в виде моделей черного тела, эталонные 2-го разряда с
рабочим диапазоном воспроизводимых температур от минус 20 до плюс 400
°
С.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе Руководства по эксплуатации на тепловизоры.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
тепловизорам инфракрасным DT-9875
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Техническая документация фирмы-изготовителя.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ Р 8.619-2006 ГСИ. Приборы тепловизионные измерительные. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
Фирма «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD»,
КНР
Адрес: 19th Building, 5th Region, Baiwangxin Industry Park,Baimang, Xili,
Nanshan, Shenzhen, China P.C. 518108
Телефон: (86-755)27353188
Факс: (86-755) 27652253/27653699
E-mail
：
/
Адрес в Интернет:
/
Заявитель
ООО «СЕМ ИНСТРУМЕНТ»
Адрес: 143441, Московская область, Красногорский район, 69 километр
МКАД, Международный торгово-выставочный комплекс «Гринвуд»,
стр. 1, офис 32
Телефон: +7(495) 213-31-68
+7 (495) 788-88-71 добавочный 51105
E-mail:
Адрес в Интернет:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП
«ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
средствизмеренийвцеляхутверждениятипа№30004-13
от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2014 г.
